適用范圍

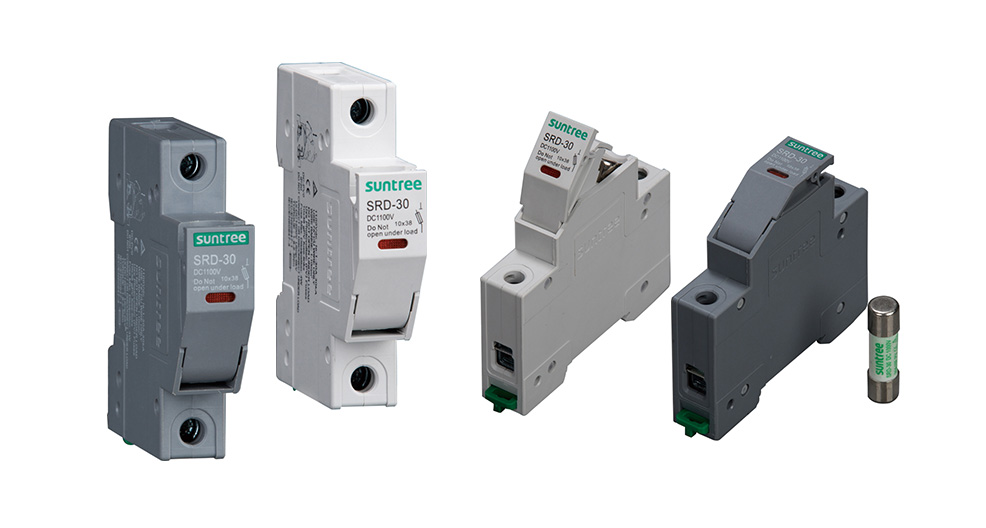

SRD-30 系列熔斷器主要用于太陽能光伏發電直流匯流箱中，對可能產生的太陽能的電池板光伏組件及逆變器的電流反饋所產生的線路過載和短路電流進行分?jǐn)啵瑥亩鸬奖Ｗo(hù)太陽能光伏組件板之用，熔斷器也可選配在其它任何直流電路中作為對電器元件的線路過載和短路保護之用。

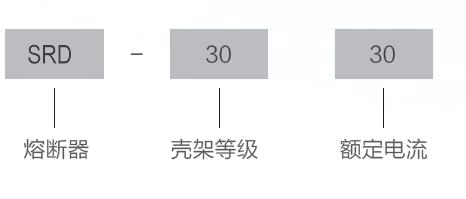

型號及含義
使用環境
● 周圍空氣溫度上限值不超過+90℃，空氣溫度下限值不低于-40℃；
● 安裝地點的海拔不超過3000m；
● 最高溫度為+40℃時，空氣的相對濕度不超過50%，在較低的溫度下可以允許有較高的濕度，例如；+25℃時可達90%。對由于溫度變化偶爾產生的凝露應采取特殊措施；
● 在無爆炸危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體和導電塵埃的地方；
● 污染等級3；
● 產品使用環境溫度超過30℃或多極產品并排需降容使用，降容系數請聯系客服。
電氣技術參數
|
CH10-30
|
技術參數
|
|
額定電流In(A)
|
1、2、3、4、5、6、8、10、12、15、20、25、30
|
|
額定工作電壓Ue(V)
|
DC1100
|
|
額定絕緣電壓Ui(V)
|
DC1500
|
|
額定短路分?jǐn)嗄芰?
|
25kA
|
|
極數
|
1P
|
|
安裝方式
|
TH-35導軌安裝
|

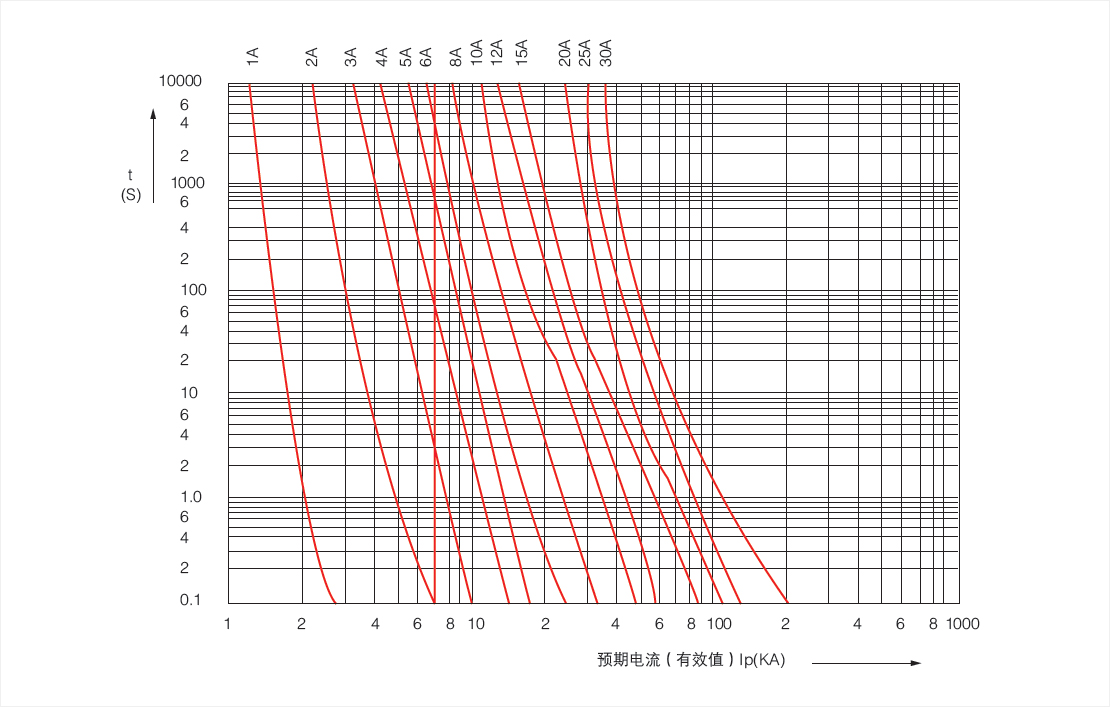

動作特性曲線
額定電流
選擇熔斷體額定電流應考慮周圍溫度時的I
SC, 以及循環負載。
例如：在45℃和1200Wm-2 輻照度峰值時，熔斷體的額定電流應≥ 1.4I
sc。
在較高的周圍溫度或外殼內裝有多個熔斷器的情況下，可與制造廠商榷，進行降容處理。

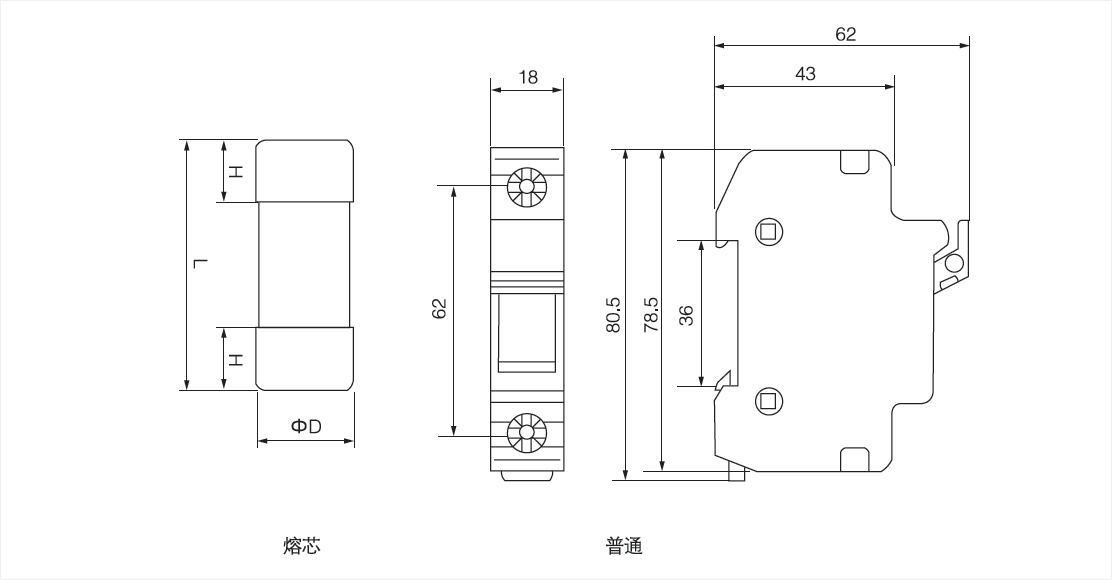

尺寸
|
型號
|
規格
|
尺寸
|
|
CH10-30
|
10×38
|
L(mm)
|
Hmax(mm)
|
ΦD(mm)
|
|
38±0.6
|
10.5
|
10.3±0.1
|
