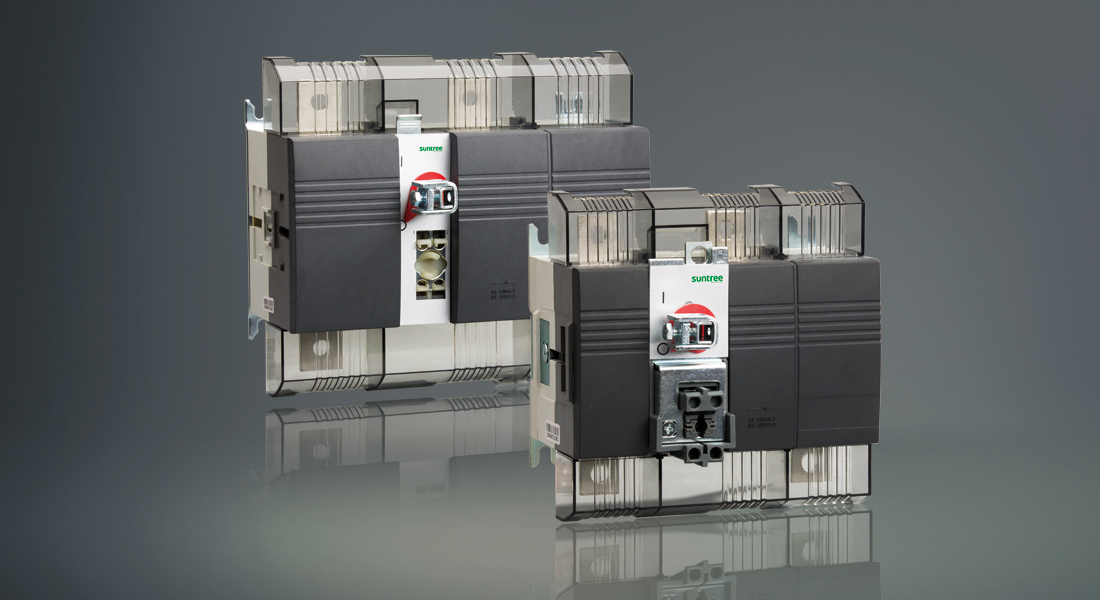

適用范圍

SGD8 負荷隔離開關，其額定工作電壓高達DC1000V。它能夠安全的接通和分?jǐn)喙夥鼞?yīng)用領域中所有低壓電路。開關可帶負荷操作，可作為應急開關和隔離開關使用。
SGD8 負荷隔離開關具有機械聯鎖，隔離距離及電氣間隙大，可為用戶提供安全的隔離。

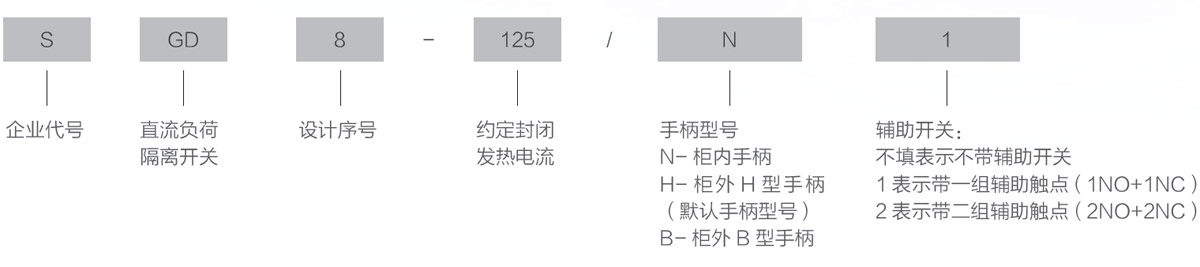

型號及含義

使用環境

● 安裝地點海拔高度不超過2000 米；
● 環境溫度上限值不高于+40℃ , 下限值不低于-5℃；
● 空氣相對濕度不大于95%；
● 無爆炸危險的介質, 且介質無足以腐蝕金屬和破壞絕緣的氣體與塵埃;
● 無雨雪侵襲的環境；
● 無顯著搖動和沖擊震動的地方。

電氣技術參數

型號規格SGD8- (A)	-	125	160	200	250	250	400	500	630	800	1000	1250	1600
殼架（#）	-	1	1	1	1	2	2	2	3	3	3	4	4
額定絕緣電壓Ui(V)	V	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
額定沖擊耐受電壓Uimp	kV	12	12	12	12	12	12	12	12	12	12	12	12
額定工作電流壓Ue	VDC	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
額定工作電流 Ie	A	-	-	-	-	-	-	-	-	-	-	-	-
1000V DC -21B	-	125	160	200	250	250	400	500	630	800	1000	1250	1600
短路性能	-	-	-	-	-	-	-	-	-	-	-	-	-
額定短時耐受電流 lcw,1s	kA	4	4	4	4	15	15	15	15	34	34	40	40
額定短路接通能力	kA	14	14	14	14	22	22	22	22	40	40	45	45
機械性能	-	-	-	-	-	-	-	-	-	-	-	-	-
機械壽命	Time	20000	20000	20000	20000	20000	12000	12000	12000	12000	8000	8000	8000
操作力矩	Nm	7.5	7.5	7.5	7.5	16	16	16	16	30	30	38	38

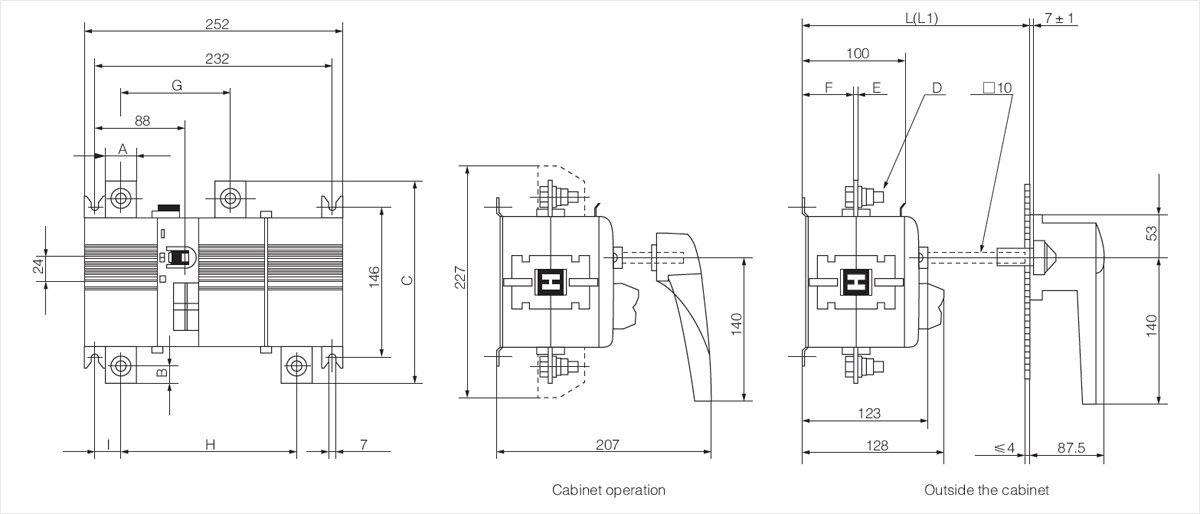

外形及安裝尺寸

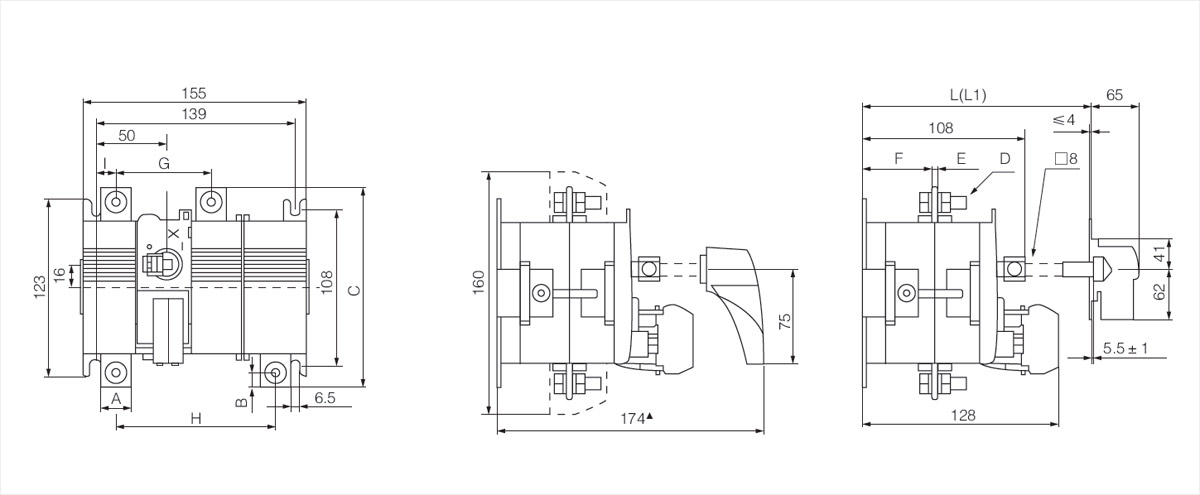

SGD8 125A-200A

Model	A	B	C	D	E	F	G	H	I	L	L1
SGD8-125	15	7.5	130	M6	3	44	70.5	110.5	12	150-250	251~355
SGD8-160	20	10	140	M8	3	44	65.5	110.5	14.5	150-250	251~355
SGD8-200	20	10	140	M8	3	44	65.5	110.5	14.5	150-250	251~355

*：L 為標配方軸適用的安裝深度范圍；L1 為選配安裝深度范圍，應在訂貨時說明。
▲：不帶輔助開關時，最小安裝深度為154。

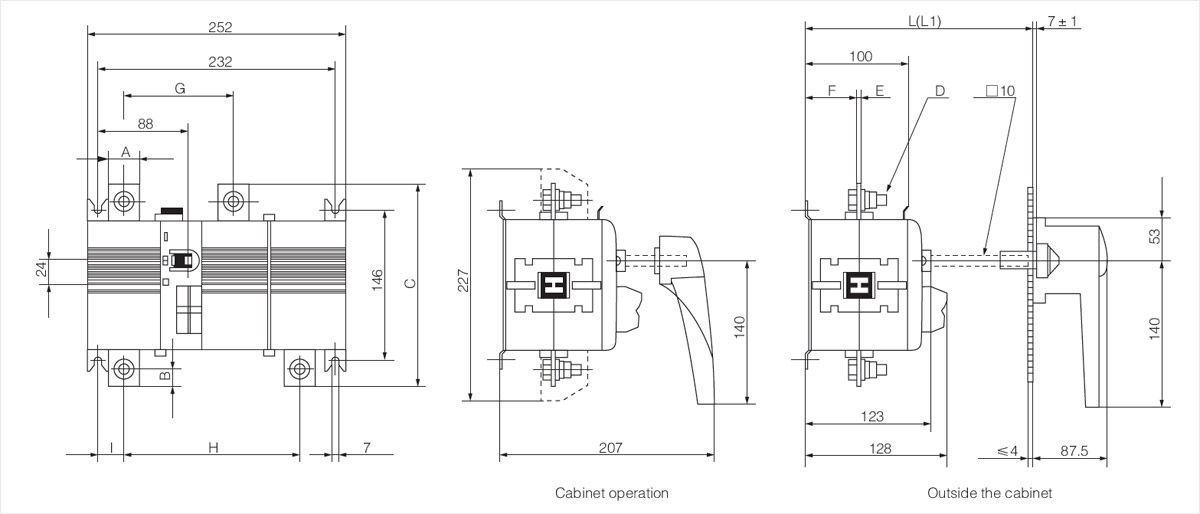

SGD8-250A

Model	A	B	C	D	E	F	G	H	I	L	L1
SGD8-250	20	10	140	M8	3	44	65.5	45	14.5	150-250	251~355

*：L 為標配方軸適用的安裝深度范圍；L1 為選配安裝深度范圍，應在訂貨時說明。
▲：不帶輔助開關時，最小安裝深度為154。

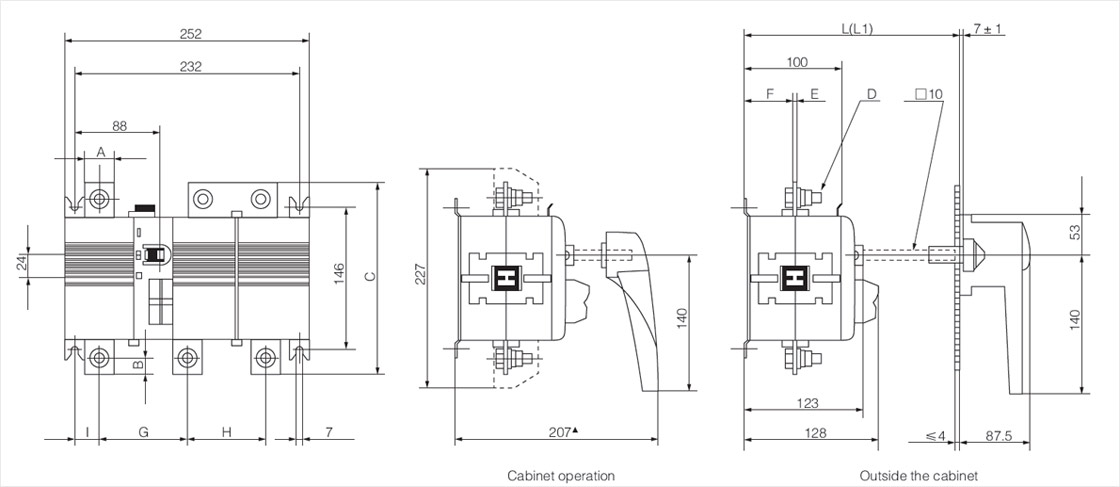

SGD8-250A~400A

Model	A	B	C	D	E	F	G	H	I	L	L1
SGD8-250	30	15	196	M10	4	50	107	172	26	160-280	281~455
SGD8-400	30	15	196	M10	4	50	107	172	26	160-280	281~455

*：L 為標配方軸適用的安裝深度范圍；L1 為選配安裝深度范圍，應在訂貨時說明。
▲：不帶輔助開關時，最小安裝深度為185。
SGD8-630A

Model	A	B	C	D	E	F	G	H	I	L	L1
SGD8-630	40	20	216	M10	4	50	97	75	31	160-280	281~455

*：L 為標配方軸適用的安裝深度范圍；L1 為選配安裝深度范圍，應在訂貨時說明。
▲：不帶輔助開關時，最小安裝深度為185。

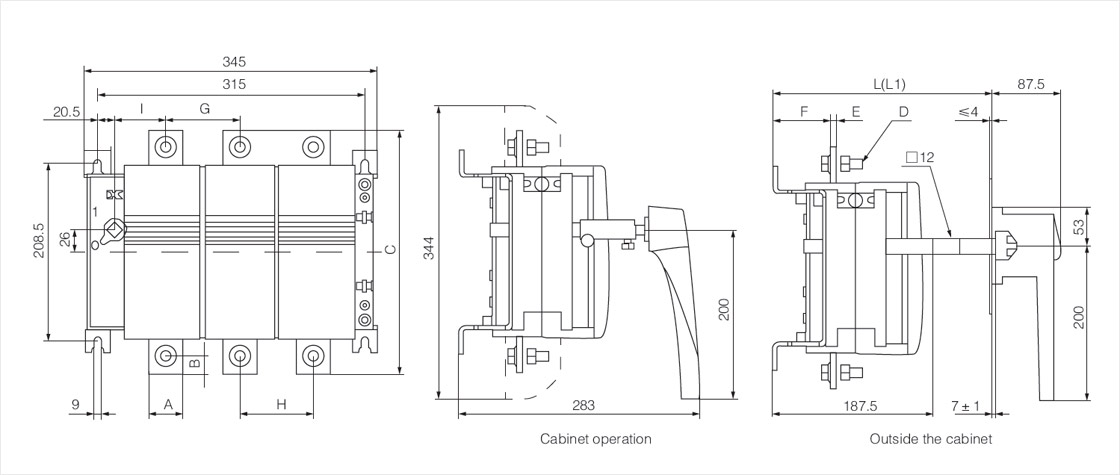

SGD8-800~1000A

Model	A	B	C	D	E	F	G	H	I	L	L1
SGD8-800	40	20	286	M12	6.3	62	87	87	60	232-378	379-637
SGD8-1000	40	20	286	M12	6.3	62	87	87	60	232-378	379-637

*：L 為標配方軸適用的安裝深度范圍；L1 為選配安裝深度范圍，應在訂貨時說明。
