高效發電

■ 寬直流電壓輸入范圍，最大轉化效率達97.8%
■ 支持1.1倍過載，高輻照時提升發電量10%

智能管理

■ 支持USB口通信和U盤升級雙模式
■ 支持RS485、WIFI、GPRS通信方式
■ 支持遠程監控、參數設置、故障診斷及軟件升級

安全可靠

■ 工業化外觀造型設計
■ 堅持一線品牌元器件，確保產品穩定高效
■ 易插拔端子設計，安裝便捷

電網友好

■ 內置防逆流模式
■ 支持電網調度指令
■ 有功功率連續可調

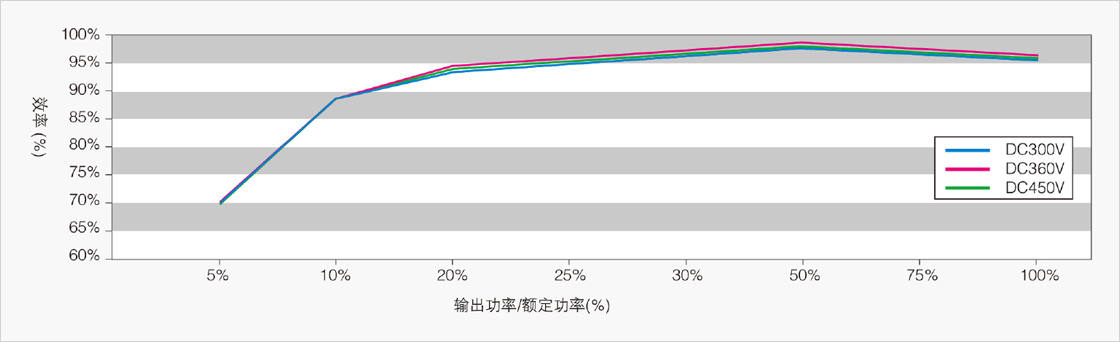

效率曲線

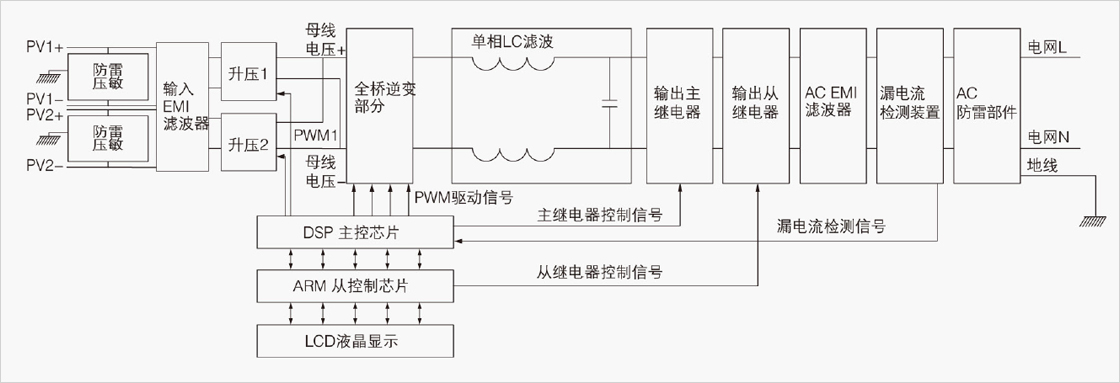

電路原理圖

型號	LS 3000HD	LS 4000HD	LS 5000HD
直流輸入?yún)?shù)
最大輸入功率	3600W	4800W	6000W
單路MPPT最大功率	3000W	4000W	5000W
最大直流電壓	600V	600V	600V
啟動電壓	100V	100V	100V
直流電壓范圍	100-600V	100-600V	100-600V
MPPT 工作電壓范圍/額定電壓	100-550V/360V	100-550V/360V	100-550V/360V
滿載直流電壓范圍	150-500V	200-500V	250-500V
最大輸入電流	24.0A	24.0A	26.0A
MPPT每串最大輸入電流	12.0A/12.0A	12.0A/12.0A	13.0A/13.0A
獨立MPPT路數/每路MPPT串數	2/1	2/1	2/1
交流輸出參數
額定交流輸出功率	3000W	4000W	5000W
最大交流輸出電流	3300W	4400W	5500W
最大交流視在功率	3300VA	4400VA	5500VA
最大輸出電流	15.0A	20.0A	25.0A
額定交流電壓；電壓范圍	220V/230V/240V 180-280VAC	220V/230V/240V 180-280VAC	220V/230V/240V 180-280VAC
交流電網頻率；頻率范圍	50Hz,60Hz;±5Hz	50Hz,60Hz;±5Hz	50Hz,60Hz;±5Hz
功率因數（cos∮）	0.80 超前 ...0.8滯后	0.80 超前 ...0.8 滯后	0.80 超前 ...0.8滯后
電流諧波失真（THDI）	< 3%(額定輸出功率)	< 3%(額定輸出功率)	< 3%(額定輸出功率)
交流輸出端子連接類型	單相	單相	單相
效率
最大效率	97.8%	97.8%	97.8%
歐洲效率	97.2%	97.2%	97.2%
MPPT效率	99.9%	99.9%	99.9%
保護裝置
直流防反接保護	有	有	有
每路MPPT直流開關保護	可選	可選	可選
交流輸出過流保護	有	有	有
交流輸出高壓保護	有	有	有
接地故障監測	有	有	有
并網監測	有	有	有
漏電監測保護	有	有	有
防孤島保護	有	有	有
一般參數
尺寸（W×H×D）	355×395×170mm	355×395×170mm	355×395×170mm
重量	12.9KG	13.5KG	13.5KG
安裝方式	壁掛式懸掛固定	壁掛式懸掛固定	壁掛式懸掛固定
運行溫度范圍	-25℃~ +60℃	-25℃~ +60℃	-25℃~ +60℃
噪音	25dB(A)	25dB(A)	25dB(A)
最高工作海拔（高于最高工作海拔輸出降額）	3000米	3000米	3000米
夜間損耗	低于0.5W	低于0.5W	低于0.5W
拓撲結構	H6/無變壓器	H6/無變壓器	H6/無變壓器
冷卻方式	自然冷卻	自然冷卻	自然冷卻
防護等級	65	65	65
相對濕度（無冷凝）	0~98%	0~98%	0~98%
特征
直流連接器	H4/MC4	H4/MC4	H4/MC4
交流連接器	C16/3	C16/3	C16/3
顯示界面	LCD/LED	LCD/LED	LCD/LED
通信方式:USB/Wi-Fi/GPRS/RS485	有/可選/可選/可選	有/可選/可選/可選	有/可選/可選/可選
質保：5年/10年	是/可選	是/可選	是/可選
證書
CE,VDE 0126-1-1,IEC 62109,G83-2,G59-3,AS4777,AS/NZS 3100,VDE-AR-N4105,EN50438,EN62116,CQC,MEA,PEA,IEC61683
