概述

ZW7-40.5系列戶外高壓真空斷路器系三相交流50Hz．額定電壓為40.5kV的戶外高壓電器設備，附裝彈簧操動機構或電磁操動機構，可以遠控電動分、合閘，也可手動儲能，手動分、合閘。設計性能符合GBl984-89《交流高壓斷路器》國家標準的要求，并滿足IEC-56《高壓交流斷路器》國際電工委員會標準的要求。
ZW7-405系列真空斷路器，主要用于戶外35kV輸變電系統的控制與保護，也適用于城、鄉配電網絡及工礦企業的正常操作與短路保護之用。該產品總體結構為瓷瓶支柱式，上瓷瓶內裝真空滅弧式，下瓷瓶為支柱瓷瓶。
適用于頻繁操作的場所。并具有密封性好、抗老化、耐高壓、不燃燒、無爆炸，使用壽命長，安裝維護方便等特點。

型號含義

主要技術參數

項目			單位	參數
額定電壓			kV	40.5
額定絕緣水平	1 min 工頻耐壓	干式		95
		濕式		80
	額定雷電沖擊耐受電壓（峰值 ）			185
額定電流			A	1250、1600、2000
額定短路開斷電流			kA	20、25、31.5
額定操作順序				0-0.3s-C0-180s-0
額定短路電流開斷次數			次times	20
額定短路關合電流（峰值）			kA	50 、63、80
額定峰值耐受電流
額定短時耐受電流				20、50、31.5
額定短路持續時間			s	4
平均分閘速度			ms	1.5±0.3
平均合閘速度				0.6±0.3
觸頭合閘彈跳時間				≤ 5
三相合（分）閘同期性				≤ 2
合閘時間				≤ 90
分閘時間				≤ 60
機械壽命			次	10000
額定操作電壓及輔助回路額定電壓			V	DC 110/220
				AC 110/220
每相回路直流電阻（不含互感器）			μ Ω	≤ 100
動靜觸頭允許磨損厚度			mm	3
重量			kg	800

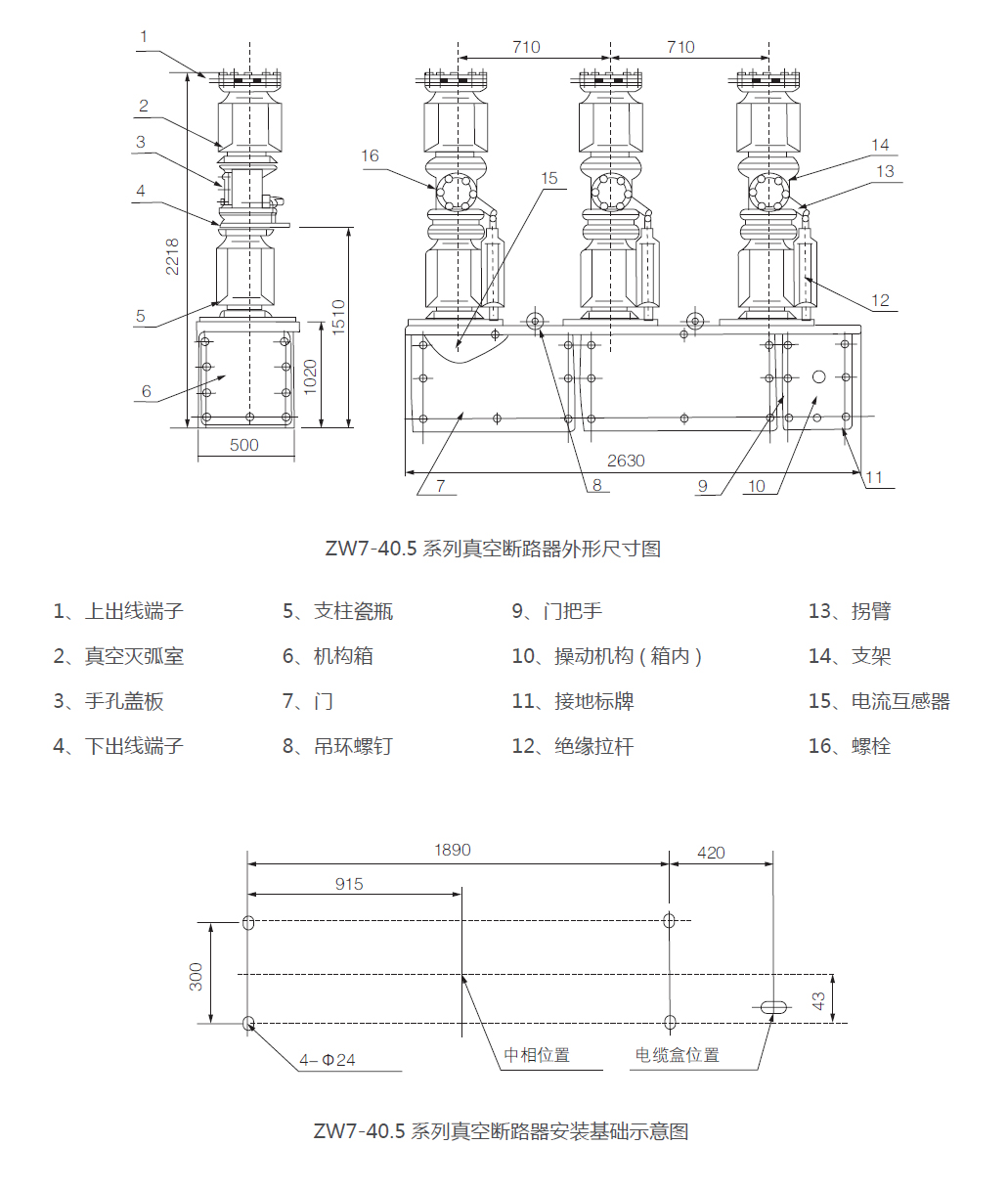

外形及安裝尺寸
