概述

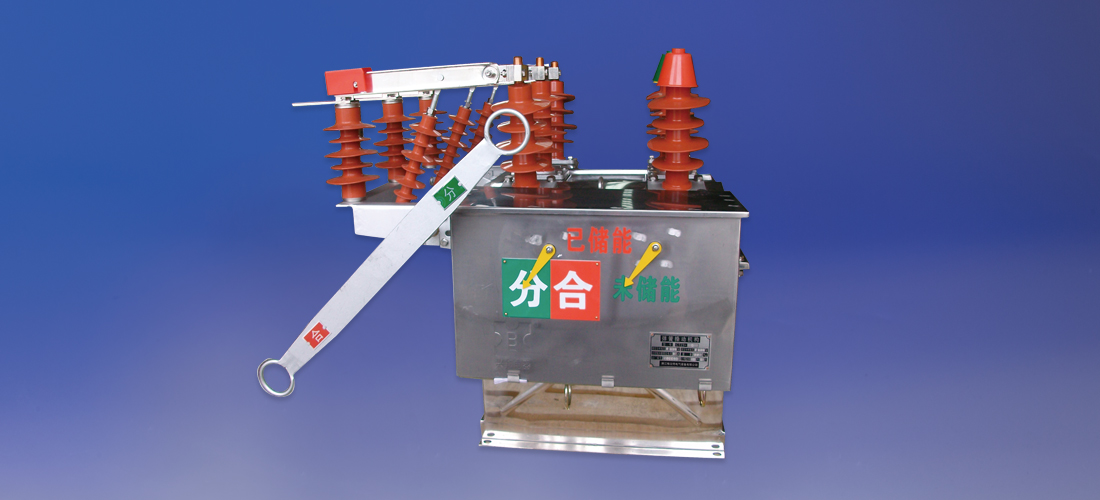

ZW8-12(G) 系列戶外真空斷路器為額定電壓12kV，三相交流50Hz 的戶外高壓開關設備，主要用來開斷關合農網、城網和小型電力系統的負荷電流、過載電流、短路電流。該產品總體結構為三相共箱式，三相真空滅弧式置于金屬箱內，利用SMC 絕緣材料相間絕緣及對地絕緣，性能可靠，絕緣強度高。
ZW8-12(G) 是由ZW8-12 斷路器與隔離開關組合而成的，稱為組合斷路器，可作為分段開關使用。
本系列產品的操作機構CT23 型彈簧儲能操動機構，分為電動和手動兩種。

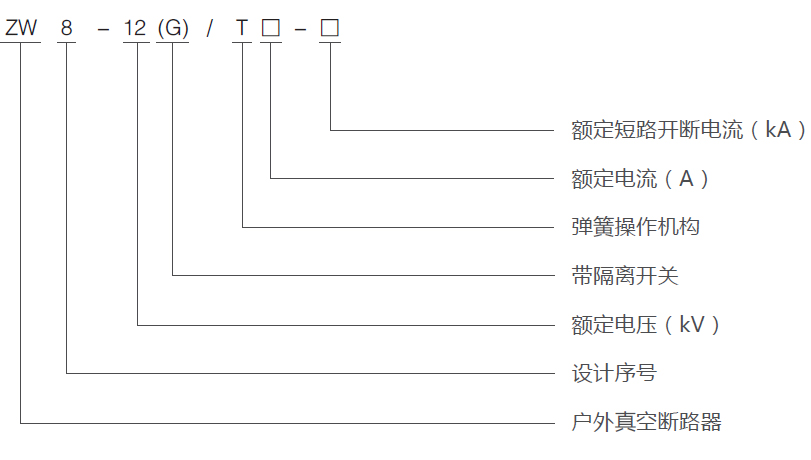

型號含義

主要技術參數

序號	項目		單位	數值
1	額定電壓		kV	12
2	額定電流		A	630(1250)
3	額定短路開斷電流		kA	20
4	額定短路關合電流( 峰值) kA		kA	50
5	額定峰值耐受電流		kA	50
6	額定短路耐受電流		kA	20
7	額定絕緣水平	工作耐壓( 干式)	-	42
		雷電沖擊耐壓( 峰值)		75
8	額定操作順序
9	機械壽命		次	10000
10	額定短路開斷電流開斷次數		次	20
11	操動機構額定合閘電壓		V	AC110、AC220
12	操動機構額定分閘電壓		V	AC110、AC220
13	觸頭開距		mm	11±1
14	超行程( 觸頭彈簧壓縮長度)		mm
15	三相分、合閘不同期性		ms	≤ 2
16	觸頭合閘彈跳時間		ms	≤ 2
17	平均分閘速度		m/s	1.0±0.2
18	平均合閘速度		m/s	0.7±0.15
19	分閘時間		m/s	15-50
20	合閘時間		m/s	25-50
21	各相主回路電阻		μ Ω	≤ 120
22	動靜觸頭允許磨損累積厚度		mm	≤ 3

外形及安裝尺寸
