概述

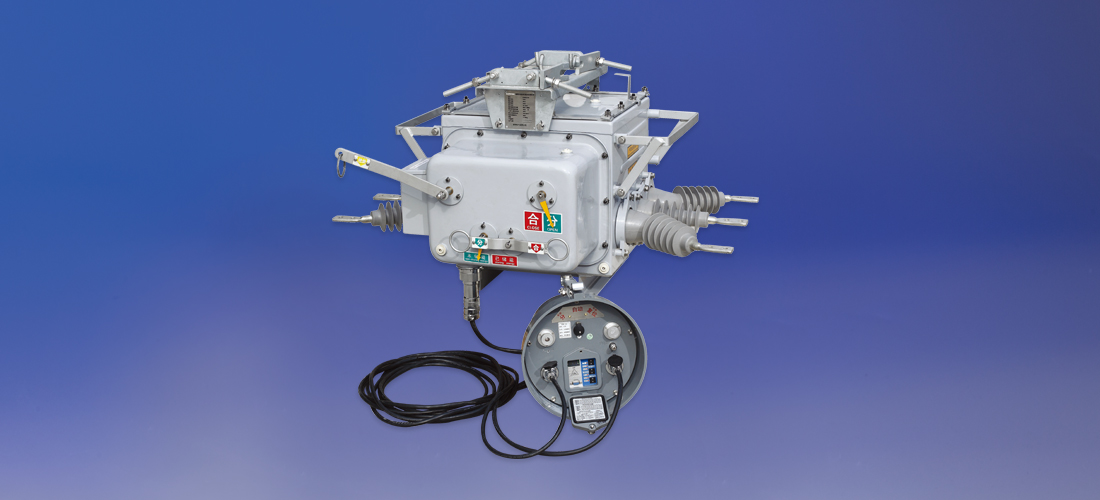

ZW20F-12 系列戶外高壓真空斷路器（以下簡稱斷路器）為額定電壓12kV，三相交流50Hz 的戶外配電設備。它采用真空滅弧和SF6 氣體作為絕緣介質，是ZW20-12 型柱上斷路器改進型產品。進出線導管也進行了密封性能改進，整體密封性能優良，其彈簧操作機構進行了小型化設計和可靠性和穩定性優化，采用直動鏈條主傳動和多級脫扣系統，動作可靠性和穩定性比國內傳統的彈簧操作機構提高了好幾倍；主回路的軸和套之間的接觸采用了內收外張式表鏈結構，主回路的接觸電阻小、溫升低。所以ZW20F-12 型戶外柱上真空斷路器是一種免維護產品，是柱上斷路器中的佳品。
ZW20F-12 較ZW20-12 還增加了過流保護、機構彈簧儲能指示，并配備航空插座作二次電氣連接，便于與智能化控制器相結合。
優良的電氣和機械性能，使ZW20F-12 型戶外柱上真空斷路器得到廣泛的應用。主要用于開斷、關合10kV電力系統的負荷電流及短路電流，適用于變電站及工礦業企業配電系統中作保護和控制之用，更適用于電網頻繁操作的場所。本產品與控制器配套，具有優良的重合器功能，能滿足配電自動化系統要求。

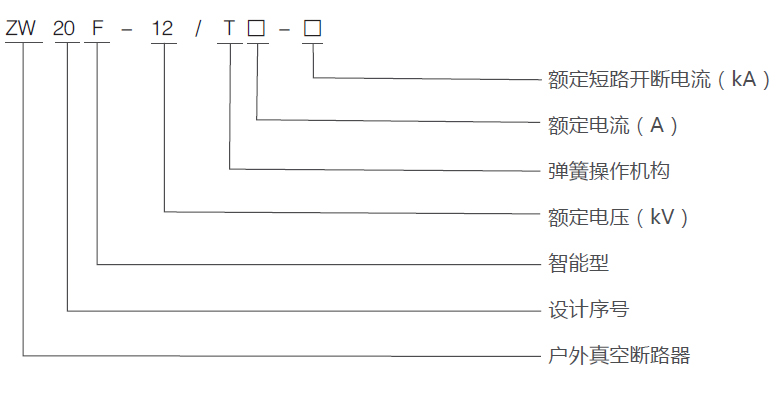

型號含義
主要技術參數
|
項目
|
單位
|
參數
|
|
額定電壓
|
kV
|
12
|
|
額定頻率
|
Hz
|
50
|
|
額定電流
|
A
|
630、1000
|
|
額定短路開斷電流
|
kA
|
12.5、16、20、25
|
|
額定峰時耐受電流
|
kA
|
31.5、40、50、63
|
|
額定短時耐受電流（4s）
|
kA
|
12.5、16、20、25
|
|
額定短路關合電流（峰值）
|
kA
|
31.5、40、50、63
|
|
機械壽命
|
次times
|
10000
|
|
額定電流開斷次數
|
次times
|
10000
|
|
額定短路開斷電流開斷次數
|
次times
|
30
|
1min 工頻耐受電壓：真空斷口、相間
相對地/ 隔離斷口
|
kV
|
42
|
|
雷電沖擊耐受電壓：相間、相對地/ 隔離斷口
|
kV
|
75
|
|
二次回路Imin 工頻耐受
|
kV
|
2
|
|
凈重
|
kg
|
140
|
外形及安裝尺寸
