適用范圍
SW8 系列新能源專用萬能式斷路器（以下簡稱斷路器），適用于交流50Hz，額定工作電壓690V 或直流1000V，額定工作電流3200A 及以下箱式變電站、風電場主機塔架和光伏直流系統中，用來保護線路及電源設備免受過載、欠電壓、過壓、短路、接地、電流不平衡等故障的危害。
斷路器采用具有精確選擇性保護和多功能的智能控制器，保護功能齊全，特別適用于需要提高供電可靠性，避免不必要停電的配電網絡中。其中H 型智能控制器帶有通訊接口，便于與現場總線連接，可實現“遙測”、“遙調”、“遙控”、“遙信”四遙功能，滿足控制自動化的要求。
斷路器具有四種適用類型：耐低溫型，耐鹽霧型，高原型、光伏直流型。

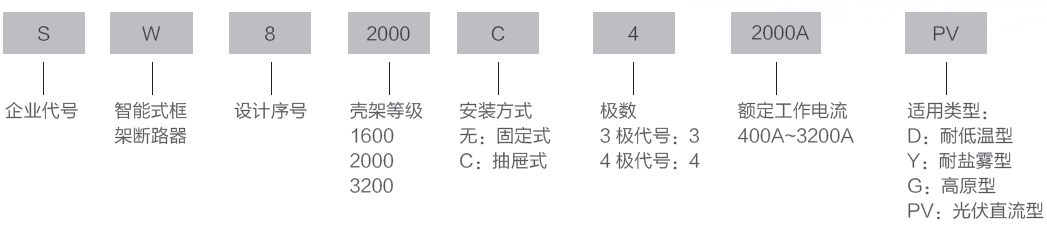

型號及含義
使用環境
● 周圍空氣溫度：最高不超過+40℃，最低不低于-40℃，24 小時平均值不超過+35℃，環境溫度大于40℃需降容；
● 大氣條件：大氣相對溫度在周圍空氣溫度為+50℃時不超過50%，較低溫度下可以有較高的相對濕度，最濕月的月平均最大相對濕度為90%，同時該月的月平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面的凝露；
● 安裝地點的海拔高度不超過2000 米，超過2000 米需降容（高原型斷路器無須降容）；
● 污染等級為3 級；
● 安裝類別：主回路為IV、二次回路為II；
● 安裝條件：斷路器的安裝，與垂直面的傾度不超過5°，無顯著搖動和沖擊振動。
電氣技術參數
|
殼架等級額定電流Inm(A)
|
SW8-1600
|
SW8-2000
|
SW8-3200
|
|
極數
|
3P、4P
|
|
額定電流ln(A)
|
200~1600
|
630~2000
|
2000~3200
|
|
額定絕緣電壓Ui(V)
|
1000
|
|
額定沖擊耐電電壓Uimp(kV)
|
12
|
|
額定工作電壓 Ue(V)
|
AC50Hz 400V/690V/DC1000V
|
|
額定極限短路分?jǐn)嗄芰cu(kA)O-CO
|
400V
|
65
|
80
|
100
|
|
690V
|
45
|
50
|
65
|
|
1000V
|
-
|
35
|
35
|
|
額定運行短路分?jǐn)嗄芰?
lcs(kA)O-CO-CO
|
400V
|
50
|
65
|
80
|
|
690V
|
30
|
40
|
50
|
|
1000V
|
-
|
35
|
35
|
|
額定短時耐受電流
lcw(kA)1s，O-CO
|
400V
|
50
|
65
|
80
|
|
690V
|
30
|
40
|
50
|
|
1000V
|
-
|
35
|
35
|
|
全分?jǐn)鄷r間（無附加延時）（ms）
|
12~18
|
|
閉合時間
|
≤60
|
|
工作電源(V)
|
DC110/DC220/AC220/AC380
|
|
機器壽命(次)
|
20000
|
|
溫度保護
|
全系帶溫度保護
|

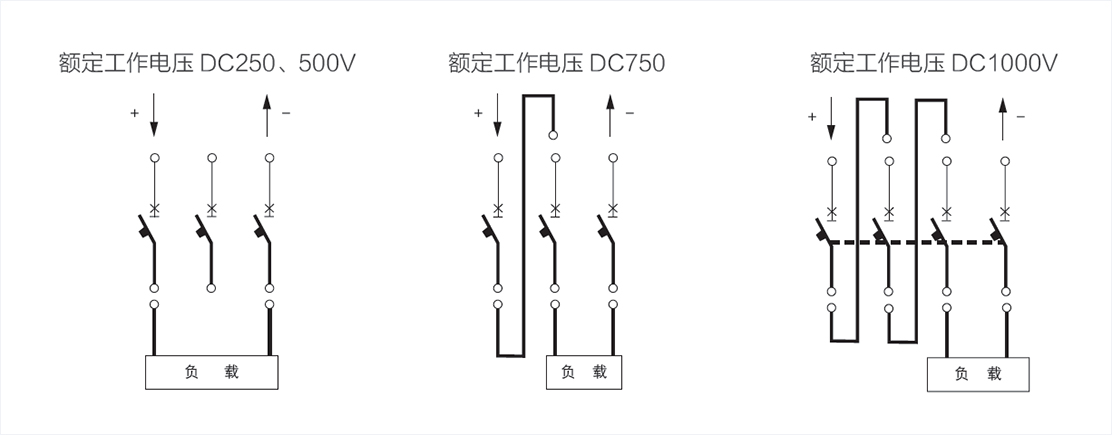

直流線路圖

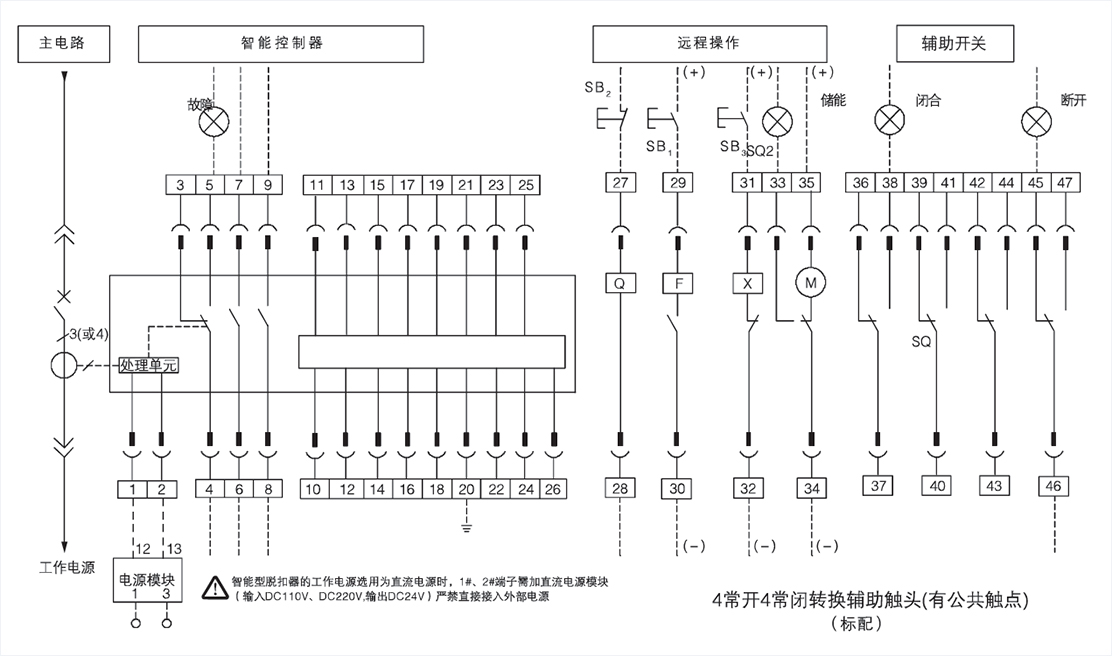

二次回路控制接線圖
|
1、2
|
智能控制器控制電源，為直流時，1為+
|
27、28
|
欠壓線圈電源輸入端
|
|
3、4
|
斷路器故障指示觸點（常閉）
|
29、30
|
分勵脫扣器電源輸入端
|
|
4、5
|
斷路器故障指示觸點（常開）
|
31、32
|
閉合電磁鐵電源輸入端
|
|
6、7
|
斷路器狀態指示觸點
|
33、34
|
儲能顯示
|
|
8、9
|
斷路器狀態指示觸點
|
34、35
|
儲能電機電源輸入端
|
|
20
|
保護接地線
|
36、47
|
斷路器輔助觸點（四開四閉）
|
|
|
|
虛線
|
二次側接線，用戶按需接線
|
注：a. 圖中3/4/5 為斷路器故障指示觸點輸出，觸點容量：DC24V 5A； 6/7/8/9 為斷路器狀態輔助觸點，觸點容量：DC24V 5A
b. 為保證控制器可靠工作，1/2 輔助電源輸入端必須接入輔助電源
