概述

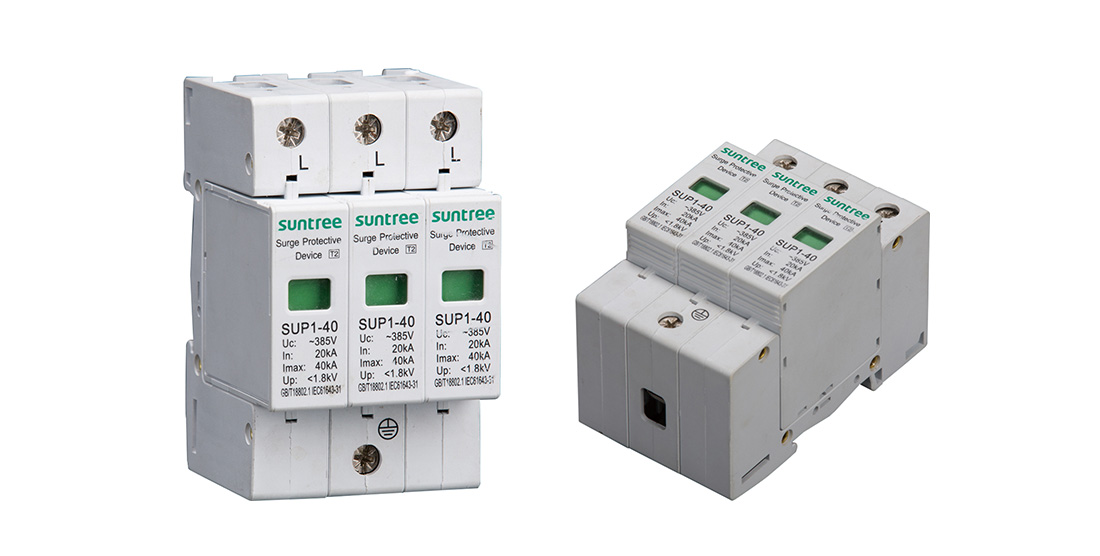

SUP1-C 系列電涌保護器適用于交流50/60Hz、230/400V 及以下的TT、IT、TN-S、TN-C-S 等供電系統，可作雷擊時等電位連接，其設計依據符合IE C61643-1、GB18802.1、GB50057 的規定要求。主要應用于保護低壓電用戶電器裝置，防止因大氣放電( 如雷電) 或操作過電壓而引起的浪涌電流，作為一種單電壓限制裝置，它配有重型氧化鋅壓敏電阻器。

技術參數

項目參數\級別規格		SUP1-C( 二級保護)
極數		1P、2P、1P+N、3P、3P+N、4P
額定工作電壓Un(V)		230/480(特殊電壓可訂制)
標稱放電電流In(8/20μs)kA		20
最大放電電流Imax(8/20μs)kA		40
最大持續工作電壓Uc(V)		320	385	420	440	460	480
U1mA壓敏電壓Ｖ		510	620	680	710	751	780
保護水平Up kV		<1.8	<1.8	<1.8	<2.2	<2.2	<2.2
響應時間		<25
漏電流 75% Uc 1mA		<20μA
試驗分類		Ⅱ級
防護等級		20級
環境極限溫度		-40℃~+80℃
絕緣外殼材料		PBT/PA66
阻燃等級，符合UL94		VO
安裝形式		35mm標準電氣導軌
外殼顏色		白色/灰色
建議保險絲或斷路器 A		16~25
建議聯結線徑	相線、零線	4~16硬線
	接地線	4~16雙色
檢驗標準		GB18802.1 GB18802.21 IEC61643-1 IEC61643-21 UL1449 ed.2

外形尺寸圖
