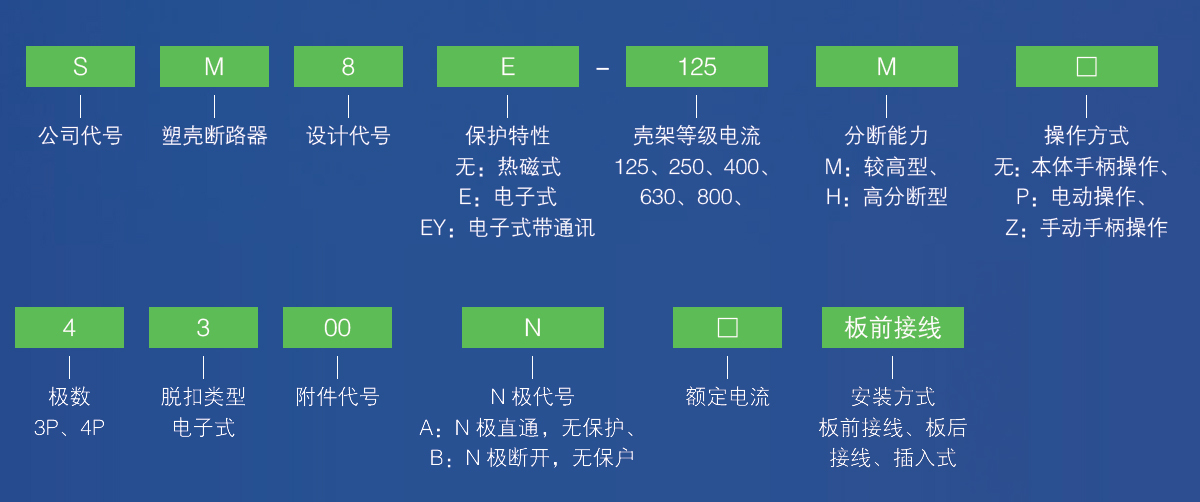

型號含義

技術參數

型號		SM8E-125		SM8E-250		SM8E-400		SM8E-800
殼架等級 最大的額定電流(A)		125		250		400		800
分斷能力級別		M	H	M	H	M	H	M	H
整定電流ln(A)		16、20、25、32、40、50、63、 80、100、125		100、125、140、150、 160、180、200、225、250		160、180、200、225、250、 280、315、350、375、400		315、350、400、450、500、 630、700、760、800
極數		3P、4P		3P、4P		3P、4P		3P、4P
額定絕緣電壓Ui		1000V
額定工作電壓Ue		415/690V
額定沖擊耐受電壓Uimp		12kV
飛弧距離		≤ 50				≤ 100
額定極限短路分 斷能力lcu（kA）	400V	50	85	50	85	85	100	85	100
	690V	15	20	15	20	15	20	15	20
額定運行短路分 斷能力lcs（kA）	400V	35	50	35	50	55	55	55	60
	690V	8	10	8	10	10	15	10	15
額定運行短路耐受電流lcw(kA)1s		1.2		3		5		10
使用類型		A				B
操作性能次	通電	3000				2000		1000
	不通電	15000				10000		7000

功能特點

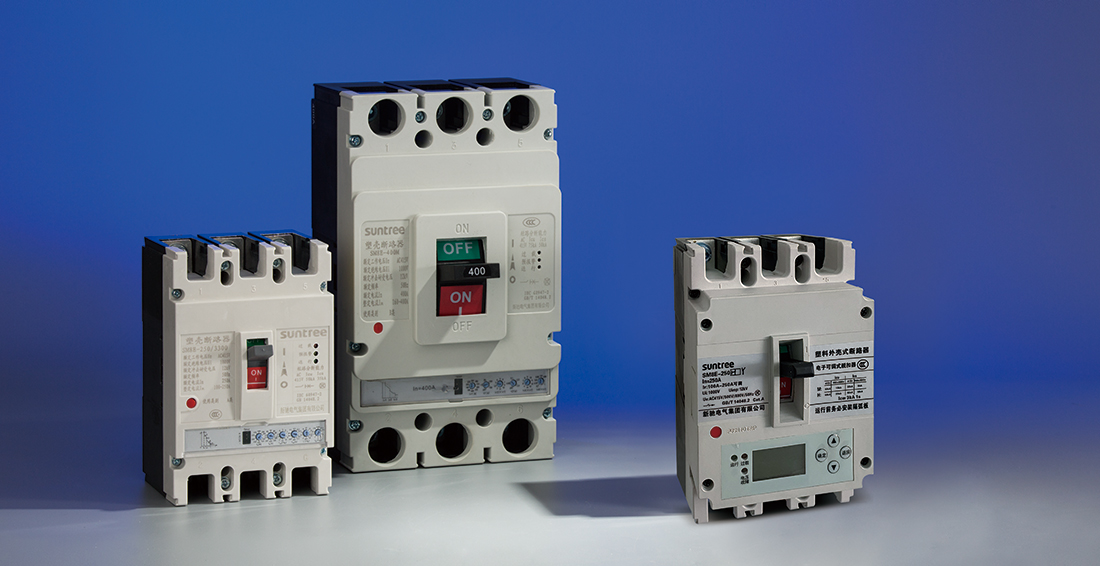

SM8E 系列塑料外殼式斷路器，是本公司采用國際先進技術設計，開發的新型斷路器之一。
該斷路器額定絕緣電壓至1000V，適用于交流50Hz/60Hz，額定工作電壓至AC690V 以下，額定工作電流至800A 的配電線路路中，用來分配電能和保護線路及電源設備免受過載、短路、欠電壓等故障的損壞。同時也能作為電動機的不頻繁起動及過載、短路、欠電壓保護。
該斷路器具有體積小、分斷高、飛弧短( 或無飛弧) 等特點，瞬時、延時、電流可調，可垂直安裝亦可水平安裝，具有隔離功能。
斷路器可帶報警觸頭、分勵脫扣、欠電壓脫扣器、輔助觸頭、旋轉手柄操作機構、電動操作機構等附件，并可采用板前、板后和插入式等多種接線方式SM8E 電子式剩余電流動作斷路器亦可帶液晶屏能直觀顯示電壓、電流、故障記憶等參數本產品符合GB/T14048.2、IEC6047-2 標準，產品獲得CCC 認證。
通過國家電網江蘇電科院驗收測試。

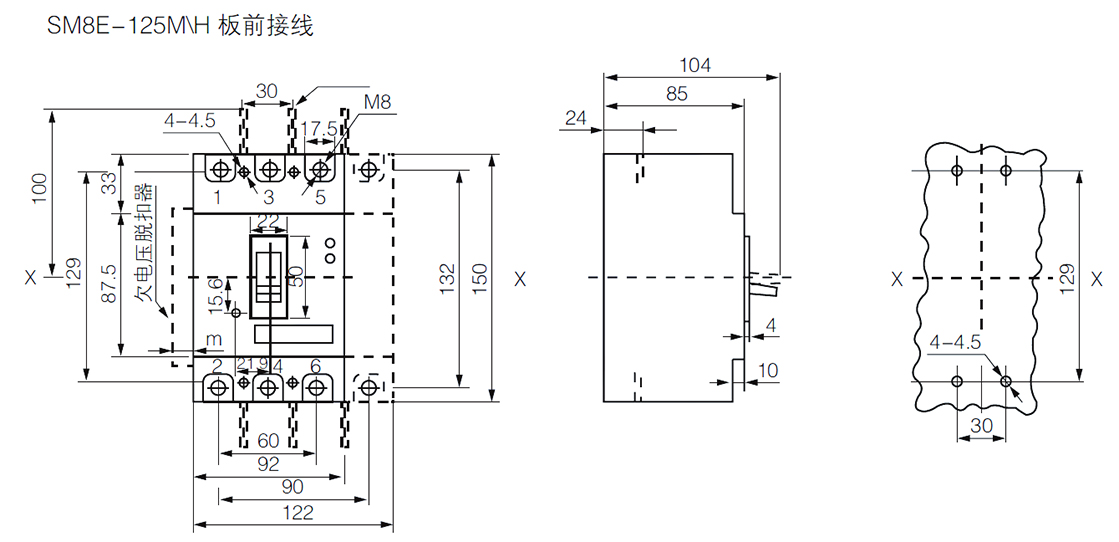

外形及安裝尺寸（單位mm）

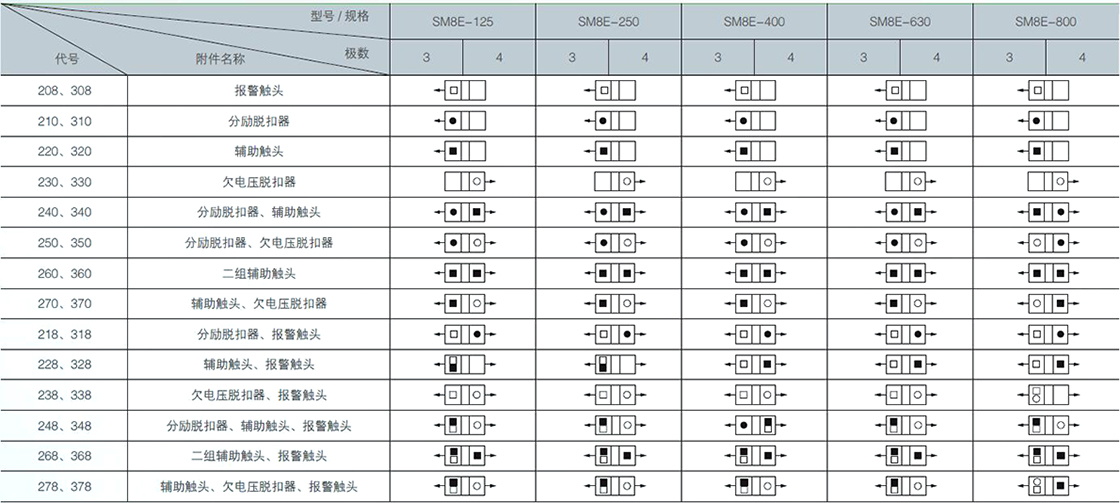

塑殼脫扣器方式及內部附件

注：1. 200：表示僅有電磁脫扣器的斷路器：300：表示帶有熱動一電磁脫扣器的斷路器；
2. 對SM8E-125、250、2/2 二級產品只有210、310、220、320、230、330；對 SM8E-125、250 四級斷路器，N 極為A 型和D 型時無240、340、260、360、268、368；
3. 對SM8E-400、SM8E-630 及 SM8E-800 其中248、348、278、378 規格中輔助觸頭為一對觸頭（即一常開、一常閉），268、368 規格中的輔助觸頭為三對觸頭（即三常開、三常閉）；其中規格輔助觸頭數量按P40 表中配置。
4. 對SM8E-63、SM8E-125 及 SM8E-250 其中220、320、240、340、270、370 規格中輔助觸頭可供二對觸頭（即二常開、二常閉），260、360 可供三對觸頭（即三常開、三常閉），但訂貨時需注明。

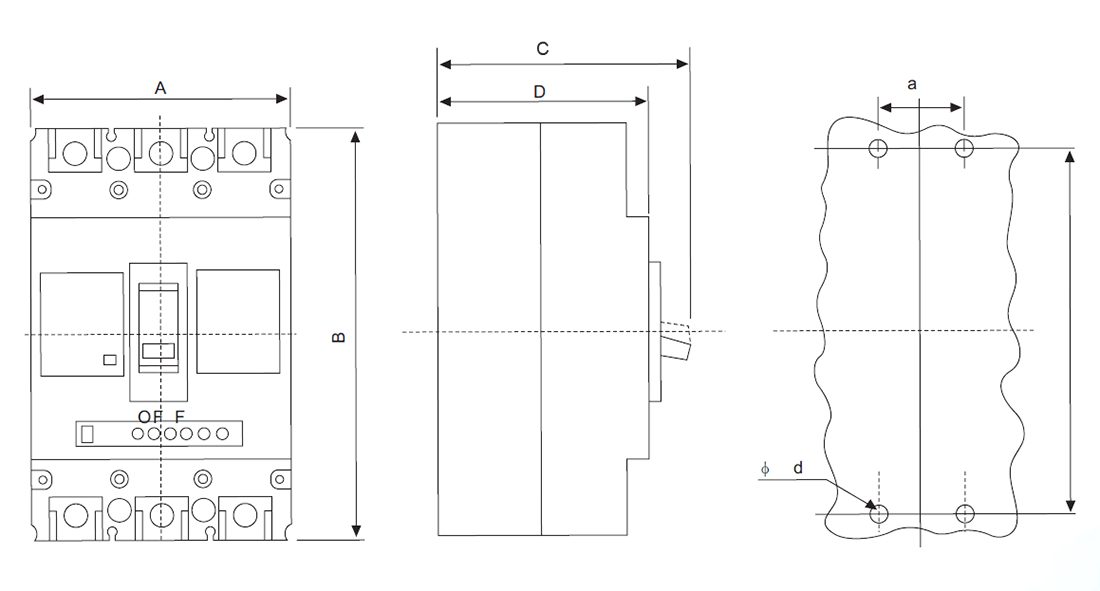

外形及安裝尺寸（單位mm）

型號	極數	外形尺寸				安裝尺寸
		A	B	C	D	a	b	φd
SM8E-125	3	91.5	150	110	92	30	129	4.5
	4	121	150	110	92	60	129	4.5
SM8E-250	3	107	165	110	90	35	126	4.5
	4	142	165	110	90	70	126	4.5
SM8E-400	3	150	257	146.5	106.5	44	194	7
	4	198	257	146.5	106.5	88	194	7
SM8E-800	3	210	280	155	115.5	70	243	7
	4	280	280	155	115.5	70	243	7
