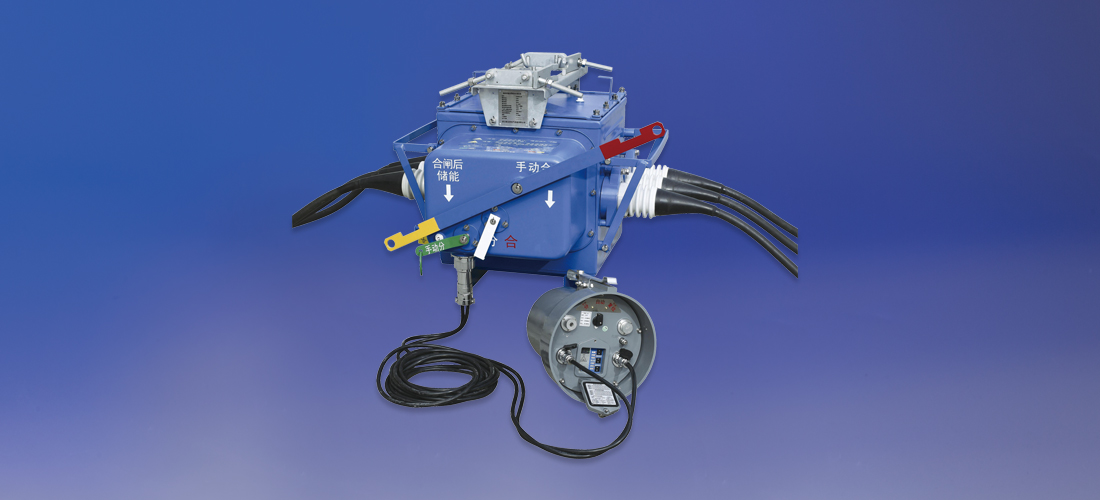

概述

適用于額定電壓為12kV、額定頻率50Hz 的戶外三相交流配電系統中，作為開、合負荷電流和關合短路電流之用。適用于變電站、工礦企業及城、農網作保護和控制和城、農網自動化配電網絡以及頻繁操作的場所。
用于架空線路配電系統用的操作控制開關，有多種型式，F(xiàn)ZW28-12 型柱上真空負荷開關具有無油、機構簡單、性能可靠無需維護等突出優點，至今已被廣泛使用。 該產品與FDR 型故障檢測器或RTU 遙控終端裝置等設備相結合，構成結構十分簡單的配電自動化系統，它可以實現架空線路故障的自動定位和故障段的自動隔離。
為了更新我國現有的配電開關設備，使之實現無油化和自動化為特征的配電設備改造的需要。

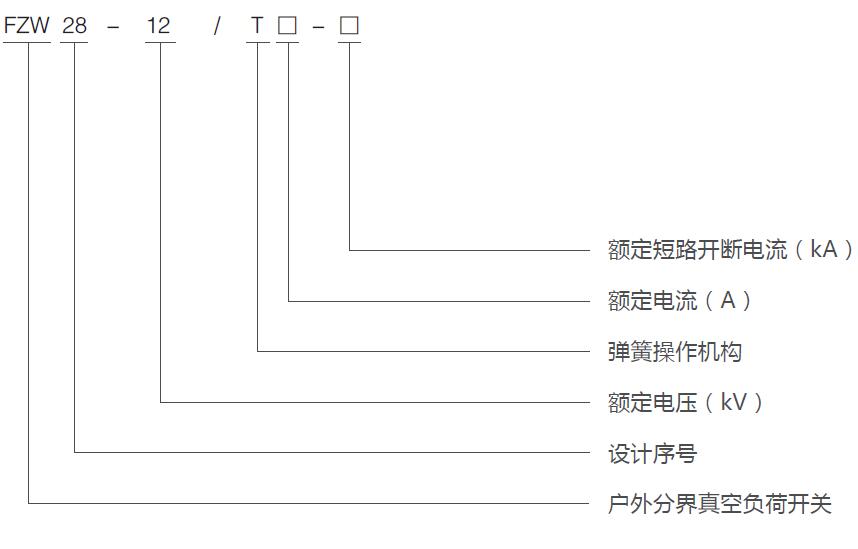

型號含義

使用環境

海撥高度：≤ 2000m;
環境溫度：+40℃～ -15℃；
相對濕度：月平均≤ 90%，日平均≤ 95%；
地震烈度：≤ 8 級；
污穢耐受：Ⅲ級；
覆冰厚度：10mm；
風 壓：≤ 700Pa( 相對于風速34m/s)

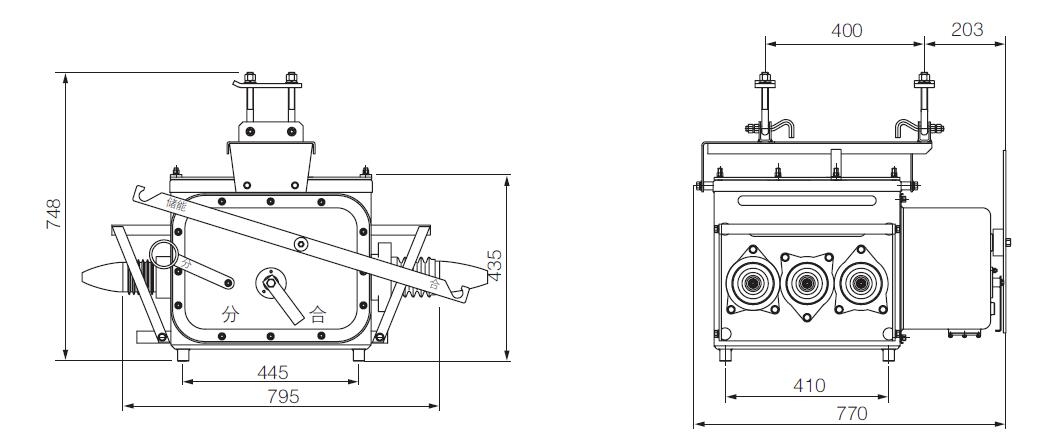

外形及安裝尺寸

主要技術參數

項目		單位	技術參數
額定電壓		kV	12
額定電流		A	630
額定頻率		Hz	50
額定短時耐受電流、時間		kA	20,4S
額定短路關合電流( 峰值)		kA	50
操作電壓		V	AC220(80%-110%)
1min 工頻耐受電壓	對地	kV	50(GB 標準42)
	相間		50(GB 標準42)
	斷口		50(GB 標準48)
雷電沖擊耐受電壓 Lightning impulse withstand voltage	對地	kV	95(GB 標準75)
	相間		95(GB 標準75)
	斷口		110(GB 標準84)
絕緣電阻	對地	MΩ	2000
	相間		2000
	斷口		2000
每相主回路電阻		μΩ	≤ 500
額定電流下電壽命		次	1000
機械壽命		次	1000
重量		kg	185
觸頭合閘彈跳時間		ms	≤ 5
三相觸頭合分閘不同期性		ms	≤ 2
合閘時間		ms	120-180
分閘時間		ms	500-900
觸頭行程		mm	8-9
觸頭超行程		mm	2.5-4
隔離斷口開距		mm	25-30
隔離斷口超行距		mm	7-14
SF6 年漏氣率			＜ 1%
SF6 氣體水份分含量		PPm	＜ 2
參考標準			IEC265-1
