概述

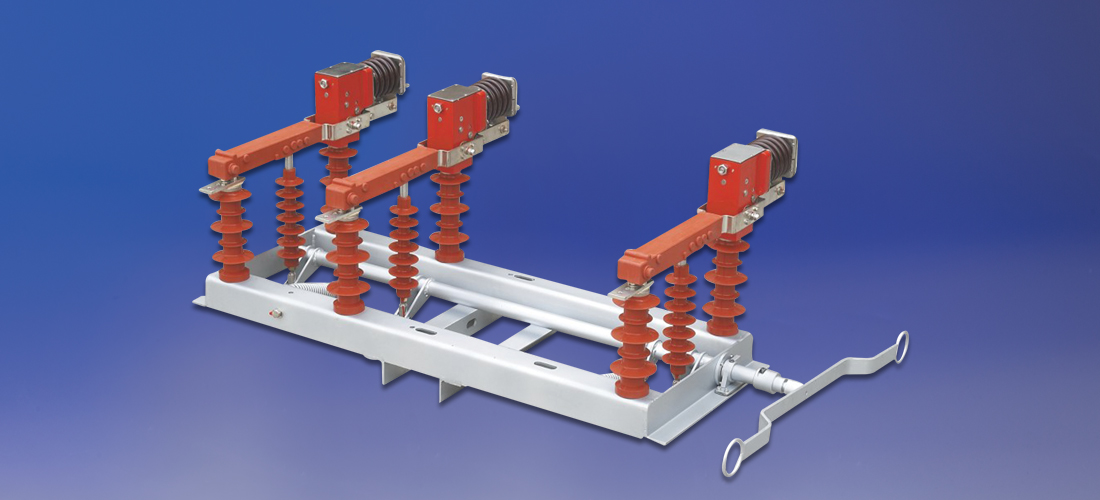

FZW32-12、FZW32-40.5 系列戶外高壓交流真空隔離真空負荷開關（以下簡稱負荷開關），各項技術性能指標達到GB3804 和IEC 標準，適用于三相交流50Hz、額定電壓12kV 及40.5kV 的供電網絡中，廣泛用于農網、城網及鐵路等配電線路的改造，尤其適用于頻繁操作場所。
負荷開關是由隔離刀和真空滅弧室組成，隔離刀承擔了合閘和分閘時絕緣作用，真空滅弧室承擔熄滅電弧的作用，無爆炸危險. 不須檢修、開斷能力大、電壽命長、隔離刀與三相真空滅弧室聯動，分閘時有明顯的斷口，安全可靠。
安裝方式：FZW32-12 以單桿式、手動操作為主，也可采用電動或近距離遙控操作。而FZW32-40.5 以雙桿式、電動操作為主，也可采用手動或近距離遙控操作。
隔離刀是由彈簧過中進行合分閘操作的，過中彈簧提供了隔離刀合閘時所需的能量，并保證真空滅弧室的分閘速度。隔離刀的三相聯動操作確保了滅弧室的分閘同期性。

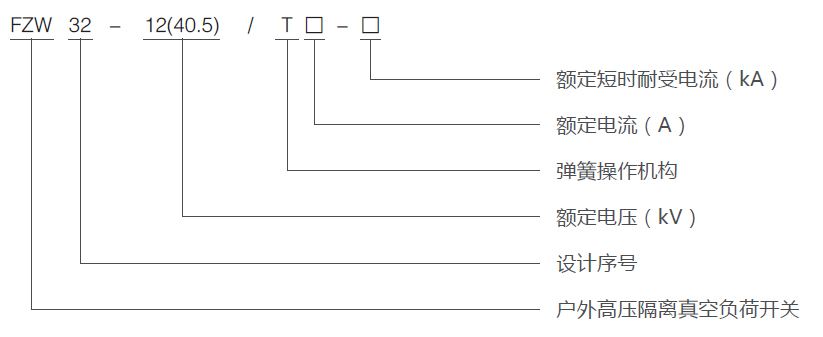

型號含義
主要技術參數
|
項目
|
單位
|
參數
|
|
額定電壓
|
kV
|
12
|
40.5
|
|
額定頻率
|
Hz
|
50
|
50
|
|
額定電流
|
A
|
630
|
1250
|
|
額定有功負載開斷電流
|
A
|
630
|
1250
|
|
額定閉環開斷電流
|
A
|
630
|
62.5
|
|
5% 額定有功負載開斷電流5%
|
A
|
31.5
|
62.5
|
|
額定電纜充電開斷電流
|
A
|
10
|
10
|
|
1min 工頻耐受電壓：真空斷口、相間、相對地/ 隔離斷口
|
kV
|
42/48
|
95/110
|
|
雷電沖擊耐受電壓：相間、相對地/ 隔離斷口
|
kV
|
75/85
|
185/215
|
|
額定短時耐受電流（熱穩定）
|
kA
|
20
|
25
|
|
額定短路持續時間
|
S
|
4
|
4
|
|
額定峰時耐受電流（動穩定）
|
kA
|
50
|
63
|
|
額定短路關合電流
|
kA
|
50
|
63
|
|
機械壽命
|
次
|
10000
|
10000
|
|
真空滅弧室觸頭允許磨損厚度
|
mm
|
0.5
|
0.5
|
|
手動操作力矩
|
N.M
|
≤ 200
|
≤ 350
|
外形及安裝尺寸
