概述

ZW32-12(G) 系列戶外高壓隔離開關用于交流50Hz、電壓10 ～ 12kV 的三相電力系統，作為分?jǐn)?、關合負荷電流之用，它具有過載及短路保護功能、滿足控制、測量要求, 還可以實現遠方控制、監視等。適用于變電站及工礦企業配電系統中作保護和控制之用及農村電網中頻繁操作場所。

型號含義

主要技術參數

序號	項目			單位	數值
1	額定電壓			kV	12
2	額定絕緣水平	1min 工頻耐壓	干式		42
			濕式		34
		雷電沖擊耐壓( 峰值)			75
3	額定電流			A	30；400；200
4	額定短路開斷電流			kA	20；16；12.5
5	額定操作順序				0-0.3s-CO-180s-CO
6	額定短路開斷電流開斷次數			次	30
7	額定短路關合電流( 峰值)			kA	50
8	額定峰值耐受電流
9	額定短時耐受電流				20
10	額定短路持續時間			s	4
11	分閘時間( 分勵脫扣)	最高操作電壓		ms	23~45
		額定操作電壓
		最低操作電壓			23~60
12	合閘時間			ms	25~45
13	全開斷時間				≤ 100
14	燃弧時間				≤ 20
15	機構壽命			次	10000
16	儲能電機額定輸入功率			W	75
17	額定操作電壓及輔助回路額定電壓			V	DC220、110、24
					DC220、110、24
18	額定電壓下儲能時間			s	≤ 10
19	過電流脫扣器	額定電流		A	5
		脫扣電流準確度		%	±10

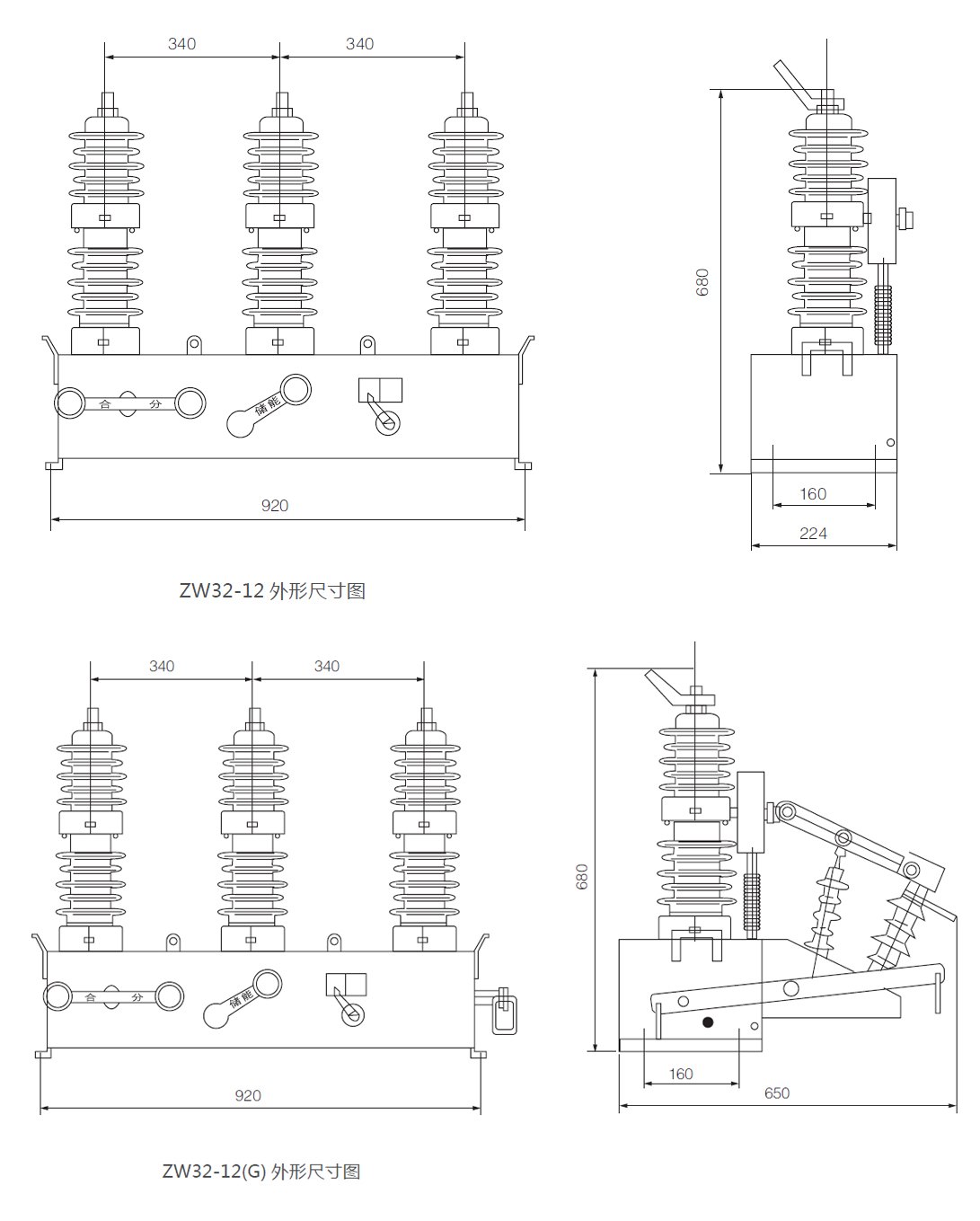

外形及安裝尺寸
