概述
該系列高壓真空負荷開關及組合電器，適用于三相交流12kV、50Hz的電力系統中，或與成套配電設備及環網天關柜，組合式變電站等配套使用，廣泛用于城網建設改造工程、工礦企業、高層建筑和公共設施等，可作為環網供電單元或終端設備，起著電能的分配、控制和保護作用。該產品技術性能符合I EC出版物60265-1/FDIS《高壓負荷開關，第1部分：額定電壓1kV以上52kV以下的高壓負荷開關》、I EC60420《高壓交流負荷開關-熔斷器組合電器》及B16926《交流高壓負荷開關-熔斷器組合電器》、GB3804《3-63kV交流高壓負荷開關》的規定。
本產品具有開斷能力大、安全可靠、電壽命長、可頻繁操作、結構緊湊、體積小、重量輕．基本不需維護等優點。具有開斷額定電流、過載電流（FZRN21-12D/T125-31.5可開斷短路電流）和防止設備缺相運行的能力，開關有明顯可見的隔離斷口，配裝具有關臺能力的接地開關及電動彈簧機構，能夠遠動遠控。

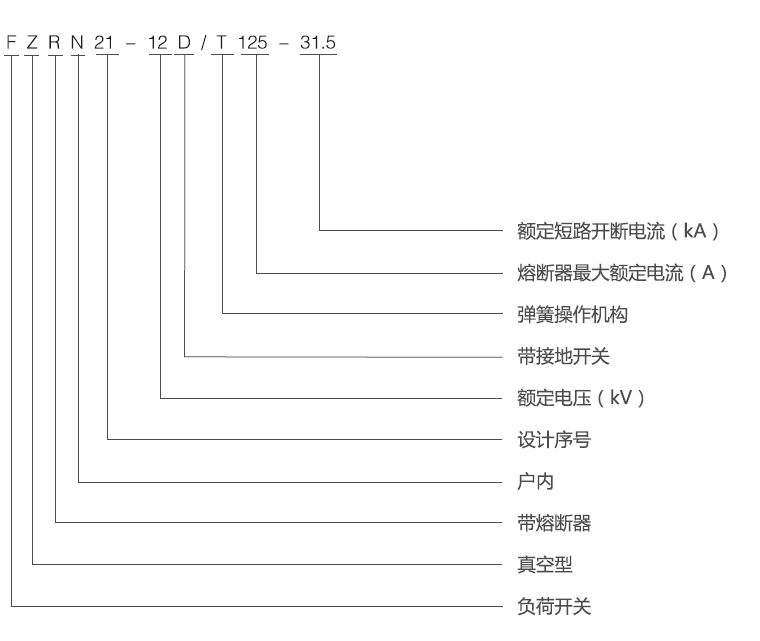

型號含義

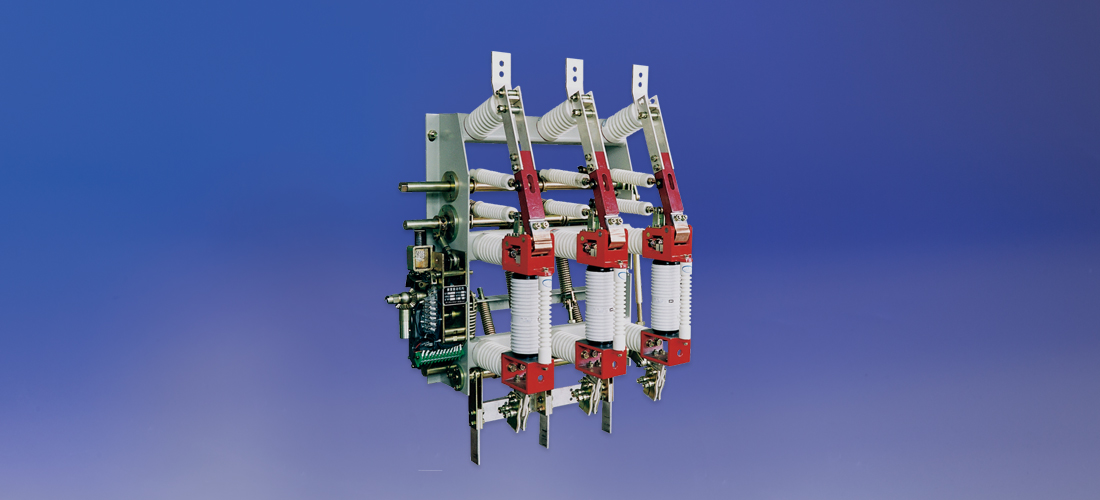

整體結構圖及安裝尺寸
主要技術參數
| 序號 |
項目 |
單位 |
數值 |
| FZN21-12D/T630-20 |
FZRN21-12D/T125-31.5 |
| 1 |
額定電壓Rated voltage |
kV |
12 |
| 2 |
額定頻率Rated frequency |
Hz |
50 |
| 3 |
額定電流Rated current |
A |
630 |
125 |
| 4 |
額定絕緣水平 |
1min 工頻耐受電壓 |
kV |
滅弧室斷口48 |
| ( 有效值) |
對地、相間42；隔離斷口48 |
| 雷電沖擊耐受電壓( 峰值) |
對地、相間75；隔離斷口85 |
| 5 |
額定動穩定電流( 峰值) |
kA |
50 |
- |
| 6 |
4s 熱穩定電流 |
kA |
20 |
- |
| 7 |
額定有功負載開斷電流 |
A |
630 |
125 |
| 8 |
額定閉環開斷電流 |
A |
630 |
125 |
| 9 |
額定電纜充電開斷電流 |
A |
10 |
10 |
| 10 |
額定開斷空載變壓器容量 |
kVA |
1250 |
| 11 |
額定開斷交接電流 |
A |
3150 |
| 12 |
額定短路關合電流 |
kA |
50 |
| 13 |
額定電流開斷次數 |
次 |
2000 |
| 14 |
機械壽命 |
次 |
10000 |
| 15 |
真空滅弧室觸頭允許磨損厚度 |
mm |
2 |
| 16 |
手動操作力矩 |
Nm |
>200 |
