概述

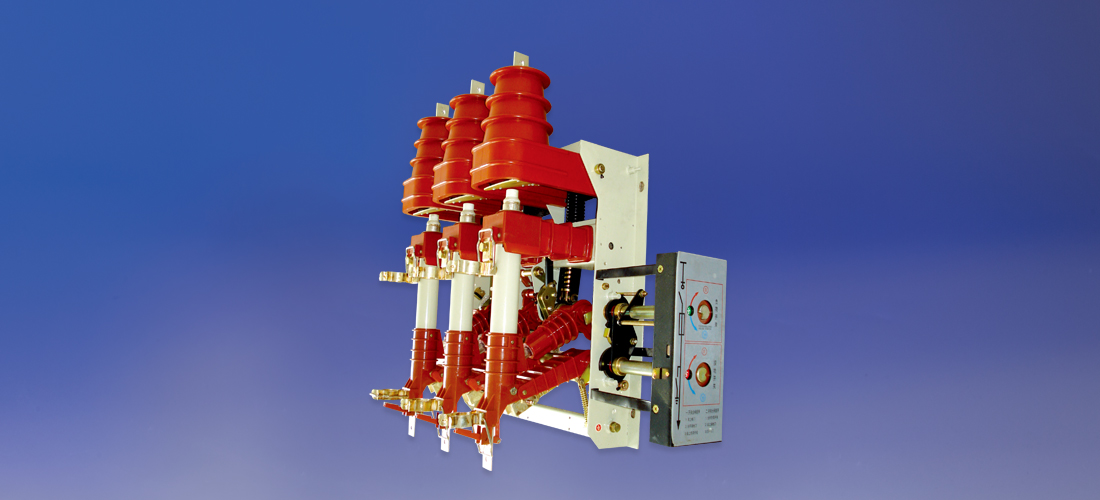

FKN12-12D/T630-20系列戶內交流高壓負荷開關（以下簡稱FKN12-12D負荷開關）是額定電壓為12kV，額定頻率50Hz的三相高壓開關設備，用于分臺負荷電流，閉環電流，空載變壓器和電纜充電電流，關合短路電流。配裝接地開關的負荷開關，可以承受短路電流。
FKRN12-12D/T125-315系列交流高壓負荷開關一熔斷器組合電器（以上簡稱FKRN12-12D組合電器），是FKN12-12D負荷開關與XRNT□ -10高壓限流式熔斷器組合在一起的戶內高壓開關設備。它可以可靠開斷直至短路電流的任何電流，負荷開關開斷工作電流，熔斷器開斷短路電流，聯合開斷工作電流與全短路電流之間的任何過電流，同時熔斷器通過其撞擊器使負荷開關分閘。

型號含義

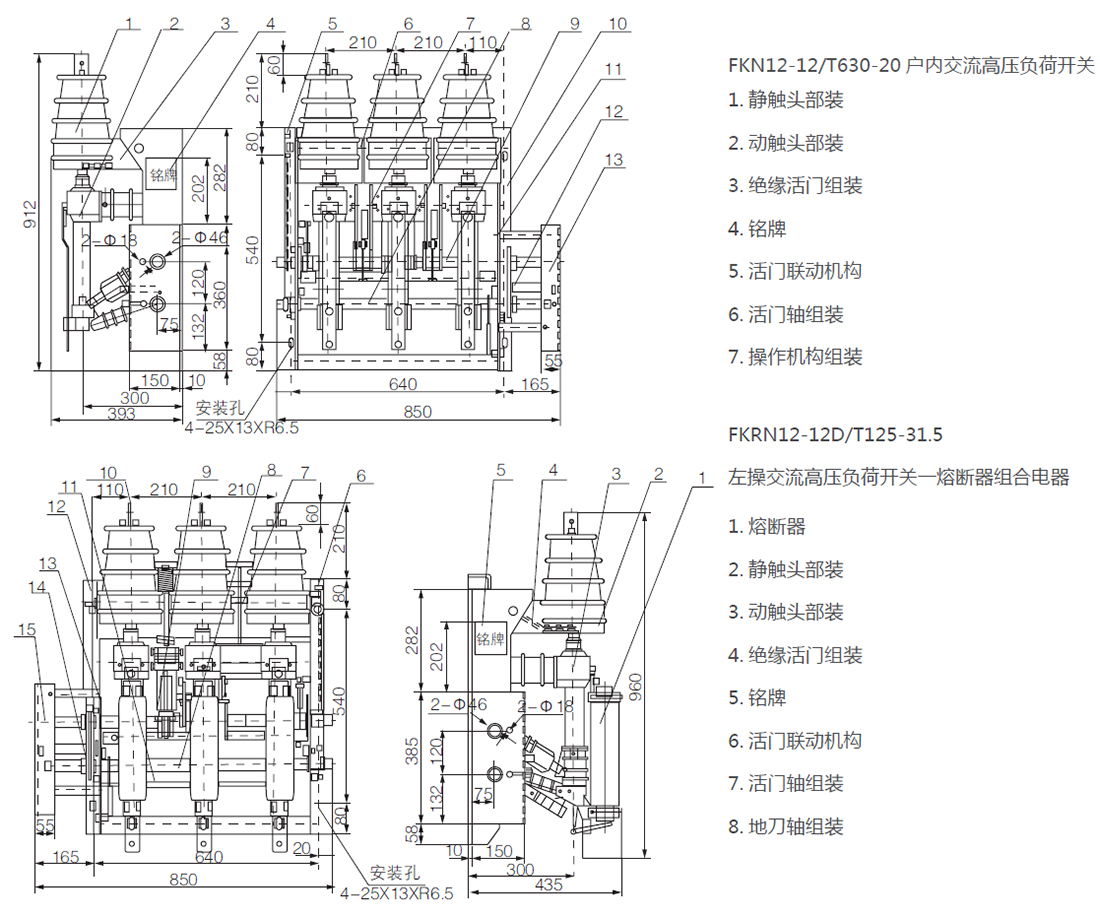

整體結構圖及安裝尺寸

主要技術參數

序號	項目	單位	數值
			FKN12-12D/T630	FKRN12-12D/T125
1	額定電壓	kV	12
2	額定頻率	Hz	50
3	額定電流	A	630	125
4	雷電沖擊耐受電壓	kV	對地及相間75、隔離斷口85
5	1min 工頻耐受電壓	kV	對地及相間42、隔離斷口48
6	額定熱穩定電流	kA	20（4S）
7	額定動穩定電流	kA	50
8	額定關合電流( 峰值)	kA	50	50
9	額定短路開斷電流( 予期值)	kA	-	31.5
10	臨界開斷電流時最大I2.t	kA	按熔斷器特征曲線
11	最小開斷電流	A2S	按熔斷器特征曲線
12	額定轉移電流	kA	-	1.5
13	最大開斷電流( 參考值)	kA	1.8
14	開斷空載變壓器容量	kA	1250
15	額定電纜充電電流	kVA	10
16	額定有功負載電流開斷次數	次	＞ 100
17	撞擊器觸以負荷開關分閘時間	S	-	＞ 0.06
18	接地開關熱穩定電流	kA	20(2S)
19	接地開關熱穩定電流( 峰值)	kA	50
20	電動機操作電源電壓	V	AC DC 110、220
