概述

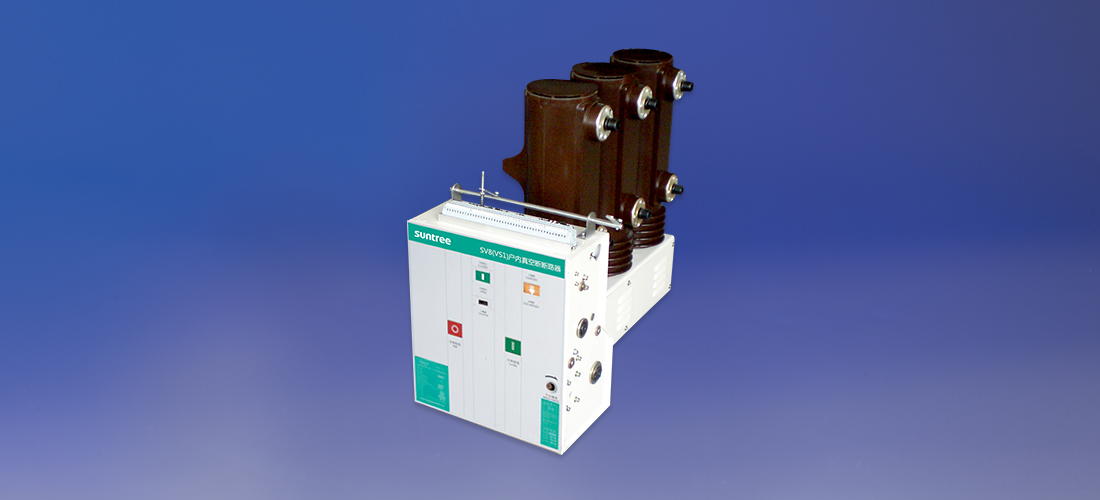

SV8(VS1)-12系列側裝式真空斷路器系戶內高壓開關設備，適用于額定電壓12kV、頻率50Hz的三相電力系統中，作為保護和控制電器使用，由于真空斷路器的特殊優越性，尤其適用于需要額定電流下頻繁操作，或多次開斷短路電流的場所。
SV8(VS1)-12系列側裝式真空斷路器采用固定式安裝，主要用于固定式開關柜，該斷路器既可單獨使用，又可用于環網供電、箱式變或各種非標供電系統。

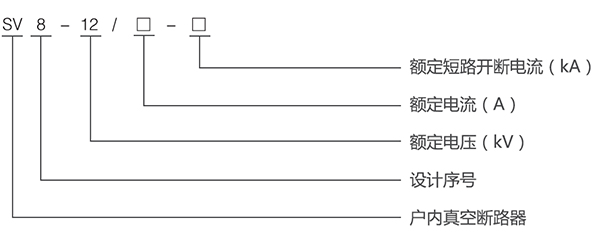

型號含義
適用環境
■ 環境溫度：不高于40℃，不低于-15℃ ( 允許在-30℃時儲運)；
■ 海拔高度：不超過2000m；
■ 相對濕度：日平均值不大于95％，飽和蒸汽壓日平均值不大于2.2×10
-3MPa，月平均不大于1.8×10
-3MPa；
■ 地震烈度：不超度8 級；
■ 無火災、爆炸、嚴重污穢、化學腐蝕及劇烈振動的場所。
主要技術參數
|
序號
|
項目
|
單位
|
參數
|
|
1
|
額定電壓
|
kV
|
12
|
|
2
|
額定絕緣水平
|
額定雷電沖擊耐受電壓峰值
|
kV
|
75
|
|
1 min 工頻耐壓
|
42
|
|
3
|
額定短路開斷電流
|
kA
|
20/25
|
31.5
|
|
4
|
額定電流
|
A
|
630
1250
|
630
1600
|
|
5
|
額定熱穩定電流（有效值）
|
kA
|
20/25
|
31.5
|
|
6
|
額定動穩定電流（峰值）
|
50/63
|
80
|
|
7
|
額定短路關合電流（峰值）
|
50/63
|
80
|
|
8
|
額定短路開斷電流開斷次數
|
次
|
50
|
|
9
|
二次回路工頻耐受電壓(1min)
|
V
|
2000
|
|
10
|
額定操作順序
|
|
0-0.3s-CO-180s-CO
|
|
11
|
額定熱穩定時間
|
S
|
4
|
|
12
|
額定單個/ 背對背電容器組開斷電流
|
A
|
630/400
|
|
13
|
機械壽命
|
次
|
10000
|

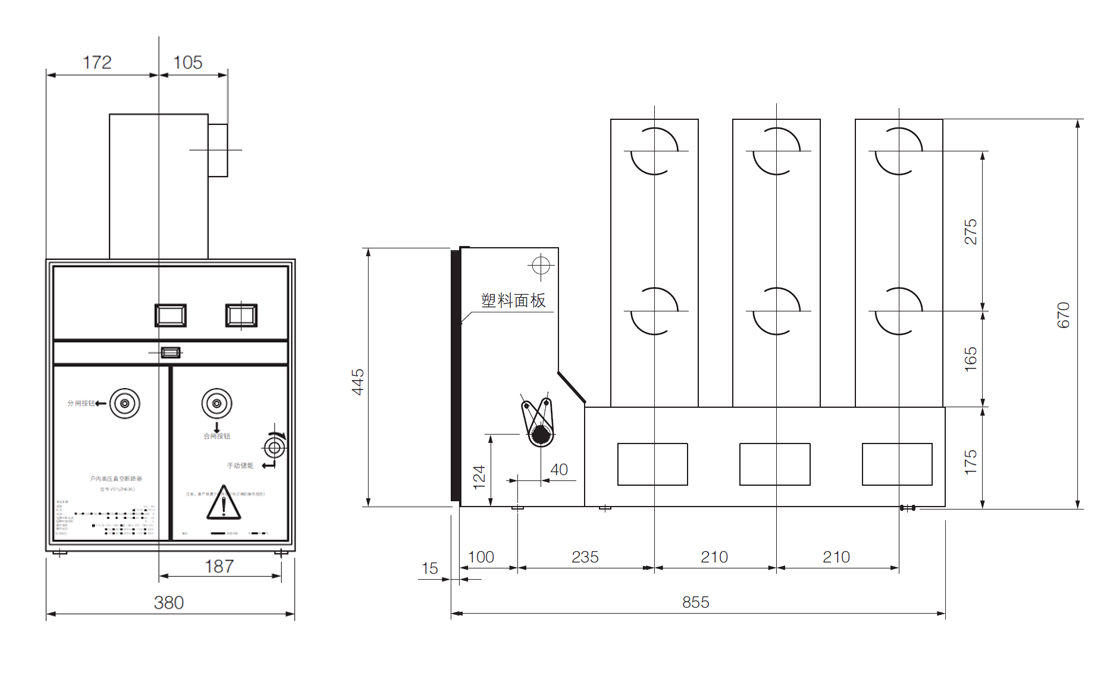

外形及安裝尺寸
