產品介紹
系統登錄
本系統是以先進的數字模擬為核心的高性能嵌入式軟件設計為主體。啟動程序后輸入用戶名及密碼，進入系統。并可以對傳感器（監控模塊）和主機進行復位、參數設備、消音、自檢等操作。
監視狀態
軟件實時獲取聯網已添加的傳感器（監控模塊）的ID號、名稱和狀態，顯示整理后的傳感器（監控模塊）數量，并根據傳感器（監控模塊）的狀態，以列表的形式展示在界面中。
全部：將所有的傳感器（監控模塊）顯示出來。
正常：顯示“正?！睜顟B(tài)的傳感器（監控模塊）信息。
報警：顯示“報警”狀態的傳感器（監控模塊）信息，并按照報警發生的時間順序顯示。
故障：顯示“故障”狀態的傳感器（監控模塊）信息，并按照故障發生的時間順序顯示。
快速定位
監控點處于報警狀態時系統將自動快速定位到故障縣市區并顯示故障設備信息。
歷史記錄及查詢
操作員對設備進行操作及設備產生狀態變化時將自動生成歷史記錄供查詢打印。
在歷史記錄界面下可設置篩選條件進行歷史記錄查詢，可打印單條詳細記錄。歷史記錄不可修改可清除。
其他功能
設備自檢：對設備進行自檢。
多級權限：分操作級和查詢級。

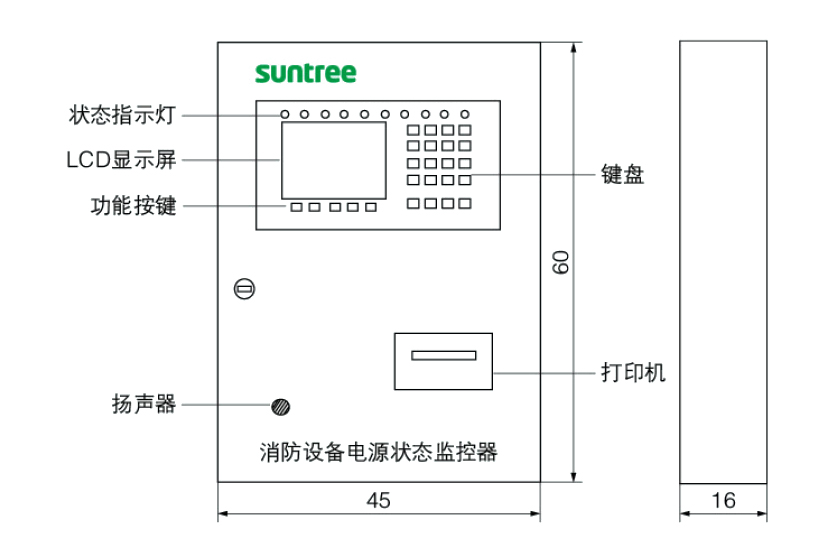

外形及安裝尺寸
產品主要功能
監控報警
監控被監測設備電源回路開關狀態；
監控被監測設備電源回路開關狀態（電壓、電流及報警狀態信息：過壓、欠壓、過流、缺相、錯相等）；
監控被監測設備的漏電值和工作環境溫度值及報警狀態；
報警響應時間：≤ 30S；
報警聲信號：報警聲音>70db<115db；
可手動消除，當再次有報警信號輸入時，能再次啟動；
報警光信號：黃色LED指示燈常亮（報警光信號分為：故障、系統故障、設備故障）。
自檢
設備自檢，系統自檢。
報警記錄
記錄5萬條相關故障報警信息；
顯示故障點地址、故障類型、發生時間、故障描述；
歷史記錄分類查詢；
故障報警記錄選擇打印。
故障報警
監控器與傳感器（電壓／電流傳感器）之間的連接線斷路、短路；
監控器主、備電源欠壓：
系統軟件異常，
故障報警響應時間：≤30S，
當前故障自動跳轉顯示；
故障發生期間，不影響非故障回路正常工作。
控制輸出
可對傳感器的報警輸出信號遠程遙控操作：
監控報警控制輸出：常開無源觸點，容量：AC250V 3A或者DC30V 3A。
操作分級
操作級可進入軟件界面查看實時監測情況、主機運行狀態、消除報警聲音、查詢報警記錄、故障記錄打印
管理級：可操作除針對系統本身的信息維護外的其他操作．
系統管理級：可操作系統的任何個功能模塊。
主要技術參數
|
符合標準
|
國家標準GB28184-2011《消防設備電源監控系統》
|
|
工作電源
|
主電源：AC220V 50HZ(允許85~110%范圍偏差內變化)；
|
|
備用電源DC24V（主電源電壓過低或中斷時，維持監控設備正常工作≥ 4h）;
|
|
監控器為連接的傳感器提供DC24V電源，配接64臺傳感器 ， 當距離>500m時或數量>64臺時，可通過電源箱延長供電距離。
|
|
主要參數
|
最大監控容量：256臺
|
|
供電容量：64臺傳感器
|
|
線纜要求：通訊線ZR-RVS2×1.5mm2；電源線NH-BV2×2.5mm2
|
|
主要組成部件
|
顯示方式：7寸LCD顯示屏
|
|
聲光報警器件：內置揚聲器，LED指示燈
|
|
備用電源：12V鉛酸蓄電池兩只
|
|
微型熱敏打印機
|
|
工作制和傳輸方式
|
24小時工作制，CAN通訊協議，傳輸距離1200m(通過CAN集線器可延長通訊距離)
|
|
工作環境
|
工作溫度：-10~+55℃，儲存溫度：-20~70℃
|
|
相對濕度：≤95%
|
|
海拔高度：<4500m
|
|
安裝方式及尺寸
|
明裝壁掛式，高×寬×深 600mm × 450mm × 160mm
|
