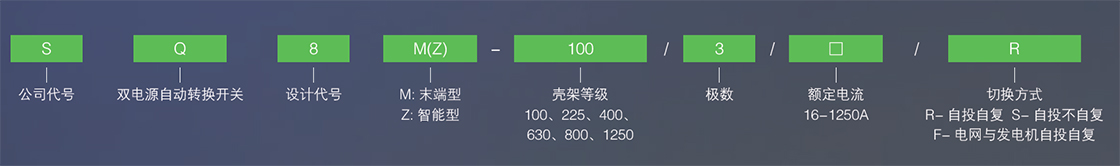

型號含義

技術參數

規格	斷路器型號	柜架電流(A)	額定工作電流(A)	分?jǐn)嚯娏?kA)	額定工作電壓(V)	絕緣電壓(V)	頻率	延時時間	控制器額定工作電壓(V)	機械壽命
SQ8M(Z)-100/3P	SM1 系列 SM8 系列	100	10、16、20、32、40 50、63、80、100	參見具 體型號 斷路器 說明書	400	2500V 1 分鐘 無閃爍 無擊穿	50-60Hz	0-30 秒 可調	AC230V	5000 次
SQ8M(Z)-100/4P
SQ8M(Z)-225/3P		225	100、125、140、160 180、200、225
SQ8M(Z)-225/4P
SQ8M(Z)-400/3P		400	225、250、315、350 400
SQ8M(Z)-400/4P
SQ8M(Z)-630/3P		630	400、500、630							3000 次
SQ8M(Z)-630/4P
SQ8M(Z)-800/3P		800	630、700、800
SQ8M(Z)-800/4P
SQ8M(Z)-1250/3P		1250	1000、1250
SQ8M(Z)-1250/4P

功能特點

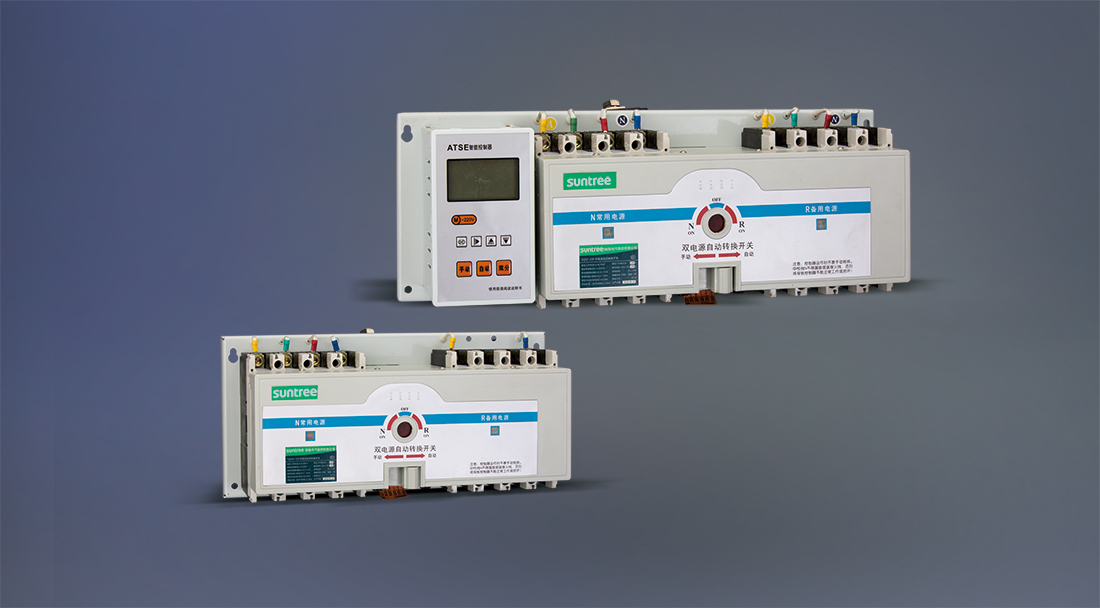

SQ8M(Z) 系列雙電源轉換開關是用于交流50Hz、額定電壓690V 及以下的兩路電源系統，可以完成常用電源和備用電源的自動轉換而無須人工進行操作。本開關符合國家GB/T14048.11《自動轉換開關電器》標準以下條款：操作機構應具有可靠的電氣與機械聯鎖，以防止同時接通常用電源與備用電源。
開關在常用電源被檢測的所有各相電壓中斷后的預定時間內，將負載從常用電源換接至備用電源，并在常用電源恢復正常時，將負載返回?fù)Q接至常用電源（兼斷相保護功能）。

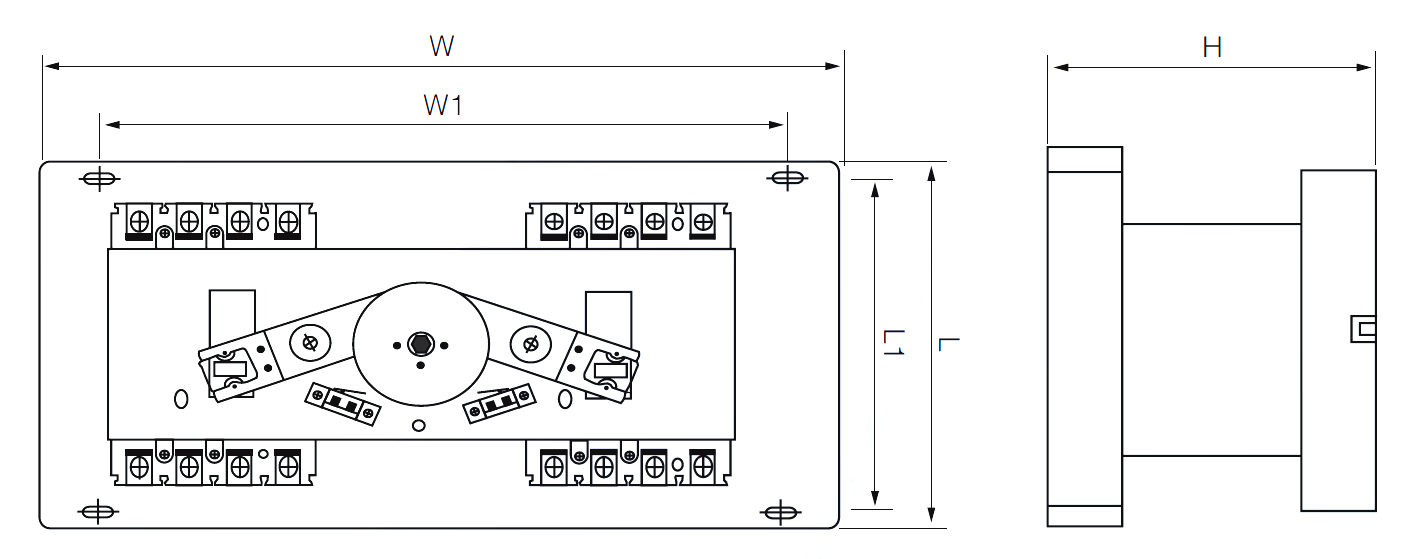

外形及安裝尺寸（單位mm）

型號/尺寸	L	L1	W	W1	H
SQ8M(Z)-100/3P、4P	240	220	320	285	220
SQ8M(Z)-225/3P、4P	240	220	370	285	220
SQ8M(Z)-400/3P、4P	240	220	525	335	300
SQ8M(Z)-630/3P、4P	330	300	650	465	300
SQ8M(Z)-800/3P、4P	330	300	725/790	670/735	210
