高效發電

■ 全新SiC-Mosfest-SIC-SBD設計，54K超高工作效率，重量減輕30%，體積減小20%
■ 三相矢量SVPWM控制方式，轉換效率更高，控制更穩定
■ 寬直流電壓輸入范圍，最大轉化效率達97.8%
■ 支持1.1倍過載，高輻照時提升發電量10%

智能管理

■ 支持USB口通信和U盤升級雙模式
■ 支持RS485、WIFI、GPRS通信方式
■ 支持朗拓全新一代智能管理，維護監控平臺，讓你的使用高枕無憂

安全可靠

■ 工業化外觀造型設計
■ 堅持一線品牌元器件，確保產品穩定高效
■ 體積更小，重量更輕，安裝更方便

電網友好

■ 支持電網調度指令
■ 有功功率連續可調

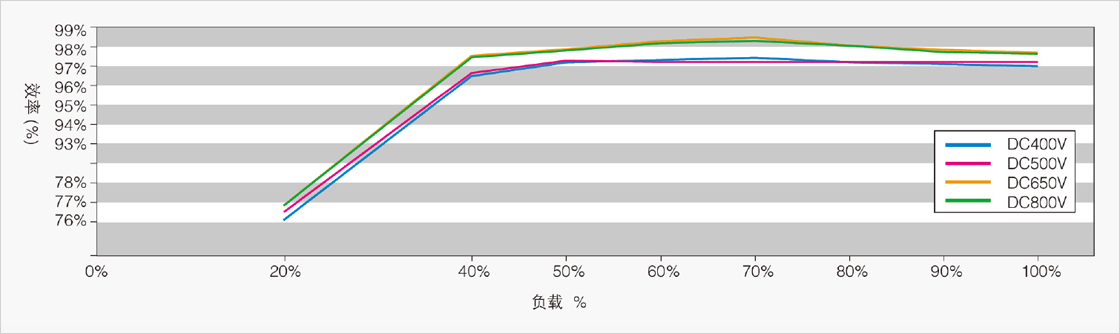

效率曲線

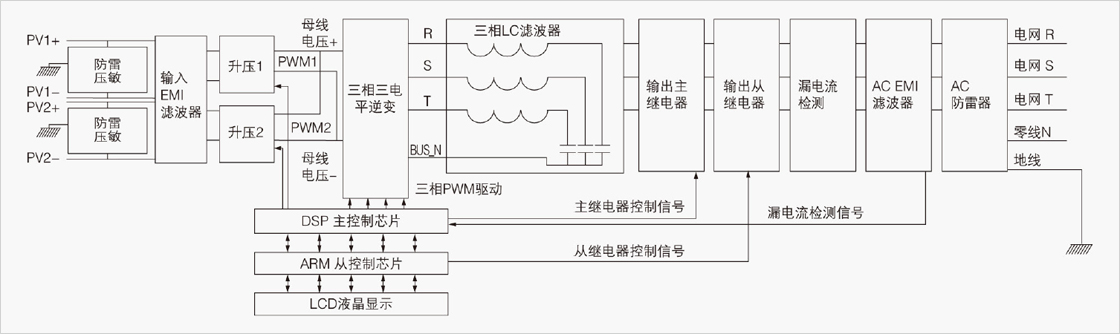

電路原理圖

型號	LT 15000HD	LT 18000HD	LT 20000HD	LT 25000HD	LT 28000HD
直流輸入?yún)?shù)
最大輸入功率	18000W	22000W	24000W	29000W	30000W
最大直流電壓	1000Vdc	1000Vdc	1000Vdc	1000Vdc	1000Vdc
額定直流電壓	580Vdc	580Vdc	580Vdc	580Vdc	700Vdc
MPPT 工作電壓范圍	250-820V	250-820V	250-820V	250-820V	250-820V
MPPT 滿載電壓范圍	400-800Vdc	400-800Vdc	450-800Vdc	480-800Vdc	500-800Vdc
輸入路數	A：3/B：3	A：3/B：3	A：3/B：3	A：3/B：3	A：3/B：3
MPPT跟蹤路數	2	2	2	2	2
最大輸入電流	36A/36A	36A/36A	36A/36A	36A/36A	36A/36A
直流連接類型	MC4端子	MC4端子	MC4端子	MC4端子	MC4端子
交流輸出參數
最大輸出視在功率	15000VA	18000VA	20000VA	25000VA	28000VA
額定輸出功率	15000W	18000W	20000W	25000W	28000W
最大輸出電流	16500W	19800W	22000W	27500W	30000W
額定電網電壓	3/N/PE:220/380V	3/N/PE:220/380V	3/N/PE:220/380V	3/N/PE:220/380V	3/PE:277×3/480V
電網電壓范圍每相	184V-276V	184V-276V	184V-276V	184V-276V	221V-330V
額定電網頻率	50Hz	50Hz	50Hz	50Hz	50Hz
電網頻率范圍	45-55Hz	45-55Hz	45-55Hz	45-55Hz	45-55Hz
最大輸出電流	24.3A 每相	29.2A 每相	32.3A 每相	38A 每相	38A 每相
功率因數（cos∮）	0.8超前 ...0.8滯后	0.8超前 ...0.8滯后	0.8超前 ...0.8滯后	0.8超前 ...0.8滯后	0.8超前 ...0.8滯后
電流諧波失真（THDI）	< 3%(額定輸出功率)	< 3%(額定輸出功率)	< 3%(額定輸出功率)	< 3%(額定輸出功率)	< 3%(額定輸出功率)
交流輸出端子連接類型	端子臺	端子臺	端子臺	端子臺	端子臺
效率
最大效率	98.8%	98.8%	98.8%	98.8%	98.8%
歐洲效率	98.3%	98.3%	98.3%	98.3%	98.3%
MPPT效率	99.8%	99.8%	99.8%	99.8%	99.8%
保護數據
殘余電流保護	集成	集成	集成	集成	集成
孤島保護	集成	集成	集成	集成	集成
直流開關	集成（可選）	集成（可選）	集成（可選）	集成（可選）	集成（可選）
直流浪涌保護	集成	集成	集成	集成	集成
輸出過流保護	集成	集成	集成	集成	集成
絕緣阻抗檢測	集成	集成	集成	集成	集成
一般參數
尺寸（W×H×D）	476×575×265mm	476×575×265mm	476×575×265mm	476×575×265mm	476×575×265mm
重量	33.5KG	33.6KG	33.6KG	33.6KG	33.6KG
安裝方式	壁持懸掛固定	壁持懸掛固定	壁持懸掛固定	壁持懸掛固定	壁持懸掛固定
運行溫度范圍	-25℃~ +60℃	-25℃~ +60℃	-25℃~ +60℃	-25℃~ +60℃	-25℃~ +60℃
最高海拔	2000m	2000m	2000m	2000m	2000m
相對濕度	0~98%無凝霜	0~98%無凝霜	0~98%無凝霜	0~98%無凝霜	0~98%無凝霜
噪音	≤ 55dB(A)	≤ 55dB(A)	≤ 55dB(A)	≤ 55dB(A)	≤ 55dB(A)
夜間損耗	0W	0W	0W	0W	0W
拓?fù)浣Y(jié)構	無變壓器	無變壓器	無變壓器	無變壓器	無變壓器
冷卻方式	自然冷卻	自然冷卻	自然冷卻	自然冷卻	自然冷卻
防護等級	65	65	65	65	65
通訊接口	USB/WIFI/RS-485	USB/WIFI/RS-485	USB/WIFI/RS-485	USB/WIFI/RS-485	USB/WIFI/RS-485
特征
直流連接器	MC4	MC4	MC4	MC4	MC4
交流連接器	C16/5	C16/5	C16/5	C16/5	C16/5
顯示界面	LCD	LCD	LCD	LCD	LCD
通信方式:USB/Wi-Fi/GPRS/RS485	有/可選/可選/有	有/可選/可選/有	有/可選/可選/有	有/可選/可選/有	有/可選/可選/有
質保：5年/10年	是/可選	是/可選	是/可選	是/可選	是/可選
認證標準
CE,VDE 0126-1-1,IEC 62109,G83-2,G59-3,AS4777,AS/NZS 3100,VDE-AR-N4105,EN50438,EN62116,CQC,MEA,PEA,IEC61683
