概述

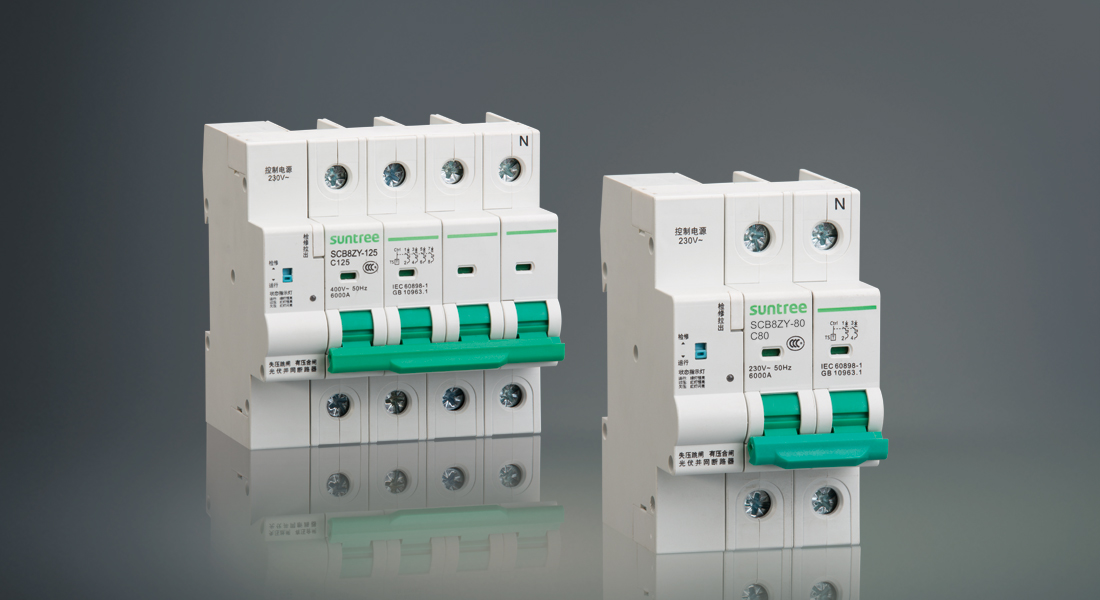

SCB8ZY 自動分合閘小型斷路器，以具有短路過載保護的小型斷路器為主開關，配以具有微處理器的超小型智能電操。具有過壓、欠壓、失壓、延時動作，電壓恢復后自動合閘功能。符合Q/G DW 1972 分布式光伏并網專用斷路器技術規范。

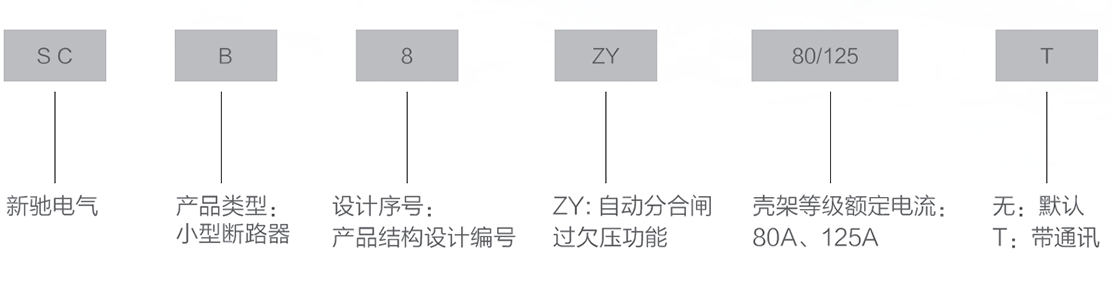

型號及含義

使用環境

● 海拔高度≤ 2000m；
● 安裝類別：Ⅱ、Ⅲ；
● 安裝方式：：嵌入式垂直DIN 標準導軌安裝；
● 污染等級：2。

電氣技術參數

殼架等級	SCB8ZY-80	SCB8ZY-125
極數	2P、4P
額定頻率	50Hz/60Hz
額定絕緣電壓Ui	500V
額定沖擊耐受電壓Uimp	4kV
額定短路能力	10kA	6kA
運行短路能力	7.5kA	6kA
機械壽命	30000	20000
電氣壽命	6000	4000
恢復工作電壓	185V~276V
欠壓動作范圍	≤150V 延時 3s~5s脫扣
過壓動作范圍	≥290V 延時 3s~5s脫扣
失壓動作范圍	＜45V 延時 3s~5s脫扣
自動合閘時間	7s-10s
工作溫度	-25℃~+60℃
相對濕度	+20℃不應高于95%；+40℃不應高于50%
柵格距離	45mm
符合標準	Q/GDW 1972
認證	CCC

規格列表類型

類型	電流規格（A）	額定電壓（V）	分?jǐn)嗄芰cu/Ics（kA）	外形尺寸
SCB8ZY-80	16	2P：230 4P：400	10/7.5	2P：90×54×72 4P：90×90×72
	25
	32
	40
	50
	63
	80
SCB8ZY-125	100
	125		6/6

電氣技術參數
