適用范圍

SM8LC 系列光伏并網專用低壓斷路器（以下簡稱：斷路器）是專用于分布式光伏電源并網的低壓斷路器，它集電動操作機構、智能控制器、塑殼斷路器于一體，對線路或用電設備的過電流、短路、缺相、欠壓、失壓等進行保護。
斷路器能夠?qū)崿F(xiàn)欠壓延時跳閘，躲過電力系統的電壓波動與驟降，確保電網電壓出現波動時，光伏電源不至于立刻離網，最大限度地發揮分布式光伏電源對電網的支撐作用。同時，也能讓用戶獲得最大的經濟效益。
斷路器自帶電動操作機構，能夠?qū)崿F(xiàn)檢有壓自動合閘，有效提升分布式光伏配電系統的自動化性能。
斷路器設有RS485 串行接口，可滿足通訊組網的要求。

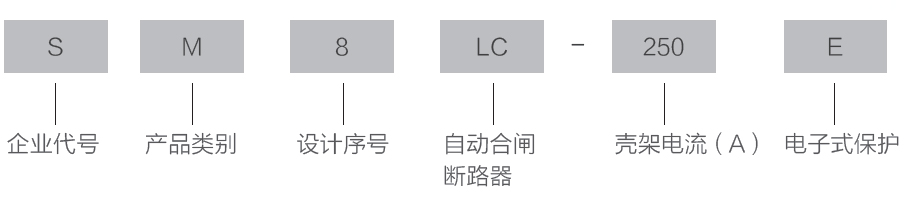

型號及含義

符合標準

GB 14048.2《低壓開關設備和控制設備 第2 部分 斷路器》
Q/GDW 1972-2013 分布式光伏并網專用低壓斷路器 技術規范
GB/T22710《低壓斷路器用電子控制器》
GB/T 2423.1 《電工電子產品環境試驗第2 部分：試驗方法試驗A：低溫》
GB/T 2423.2 《電工電子產品環境試驗第2 部分：試驗方法試驗IT：高溫》

尺寸

型號	外形尺寸			安裝尺寸
	長	寬	厚	寬×長	ΦD
125AF	220	122	138	60×200	6×Φ4.5
250AF	240	142	137	70×202	6×Φ4.5
400AF	337	198	186	96×274	6×Φ8
630AF	337	198	186	96×274	6×Φ8
800AF	370	280	190	140×333	6×Φ8

技術參數

項目參數\級別規格	SM8LC-125M ／ 3N	SM8LC-250E	SM8LC-400E	SM8LC-630E	SM8LC-800M ／ 3N
殼架電流（A）	125	250	400	630	800
極數	3P+N
額定工作電壓Ue(V)	AC400／50HZ
額定絕緣電壓Ui(V)	AC800
額定沖擊耐受電壓Uimp	8kW
飛弧距離	50	50	100	100	100
極限短路分?jǐn)嗄芰cu（kA）	50	50	75	75	65
運行短路分?jǐn)嗄芰cs（kA）	35	35	50	50	42
使用類別	B	A	B	B	B
額定短時耐受電流Icw（kA／1s）	5／0.5S	3	5	8	10
自動合閘時間	25~30
過壓保護值※	253~300V 延時可調
欠壓保護值※	154~187 延時 0~10s 每秒一檔可調
總次數（次）	10000	8000	5000
失電跳閘※	延時0~10s 每秒一檔可調
恢復電壓※	185~276V
過載保護	●	●	●	●	●
短路保護	●	●	●	●	●
剩余電流保護	●	●	●	●	●
檢有壓合閘	●	●	●	●	●
缺相保護	●	●	●	●	●
過欠壓保護	●	●	●	●	●

帶※ 電壓均為相電壓
可提供控制器外接端子，以滿足Ue500V 系統
可提供上進下出

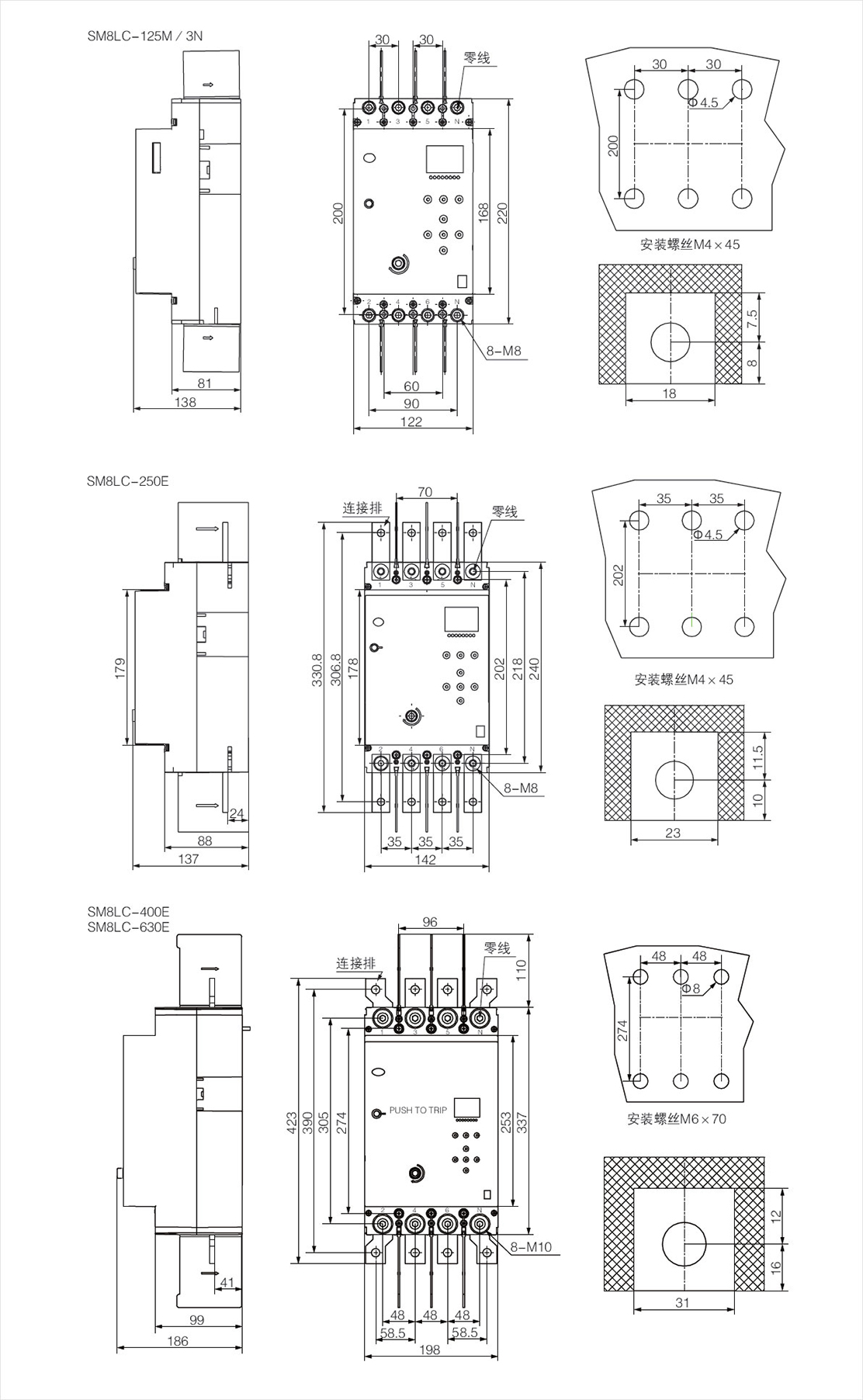

外形尺寸圖
