型號含義
技術參數
|
額定電壓Ue
|
AC230/400V(1P、2P)、AC400V(3P、4P)
|
|
額定電流
|
6A/10A/16A/20A/25A/32A/40A/50A/63A/80A/100A
|
|
SCB8T-100
|
Icn=Ics：6kA(6A~100A)
|
|
SCB8T-100H
|
Icn=Ics：10kA(6A~100A)
|
功能特點

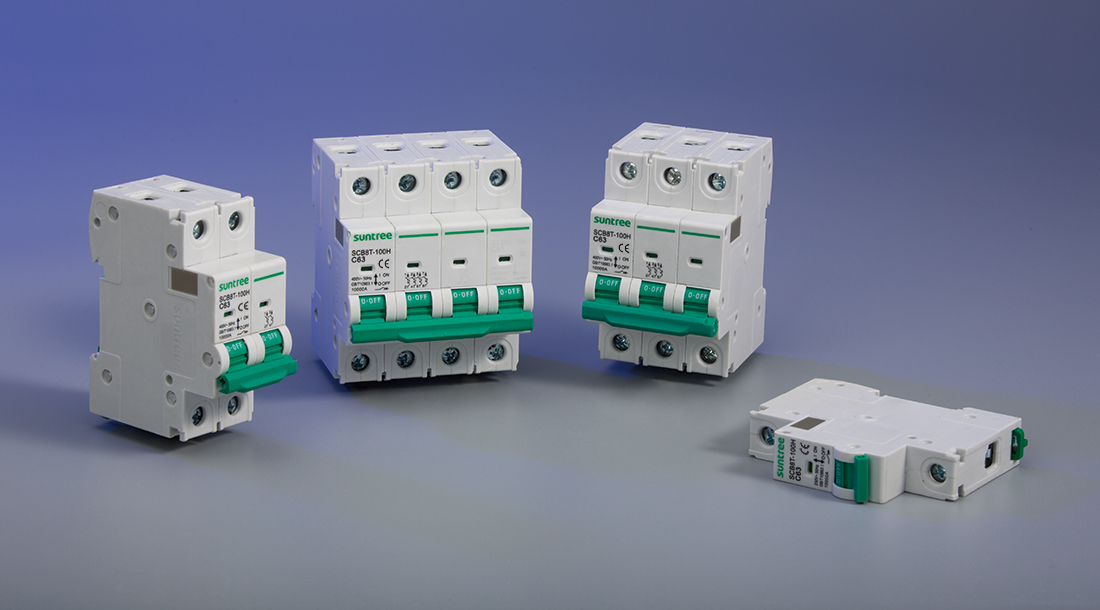

SCB8T-100/100H 系列小型斷路器，適用于照明配電系統（C 曲線）或電動機的配電系統（D 曲線）。適用于交流50Hz/60Hz，額定電壓400V，額定電流至100A 的線路中起過載、短路保護作用，同時也可以在正常使用情況下作為不頻繁的通斷電器裝置或照明線路的電源開關使用，具有隔離功能。
SCB8T-100/100H 系列小型斷路器外殼材料阻燃等級V0 級, 產品分?jǐn)嗄芰?0000A（H 型）,外形尺寸單極模塑18mm。
SCB8T-100/100H 系列產品附件：輔助（OF)、分勵（MX)、分勵+ 輔助（MX+OF)、過欠壓（MV+MN)、過壓（MV）、欠壓（MN)。
本產品符合GB10963.1、IEC60898-1 標準，產品獲得CCC 認證。

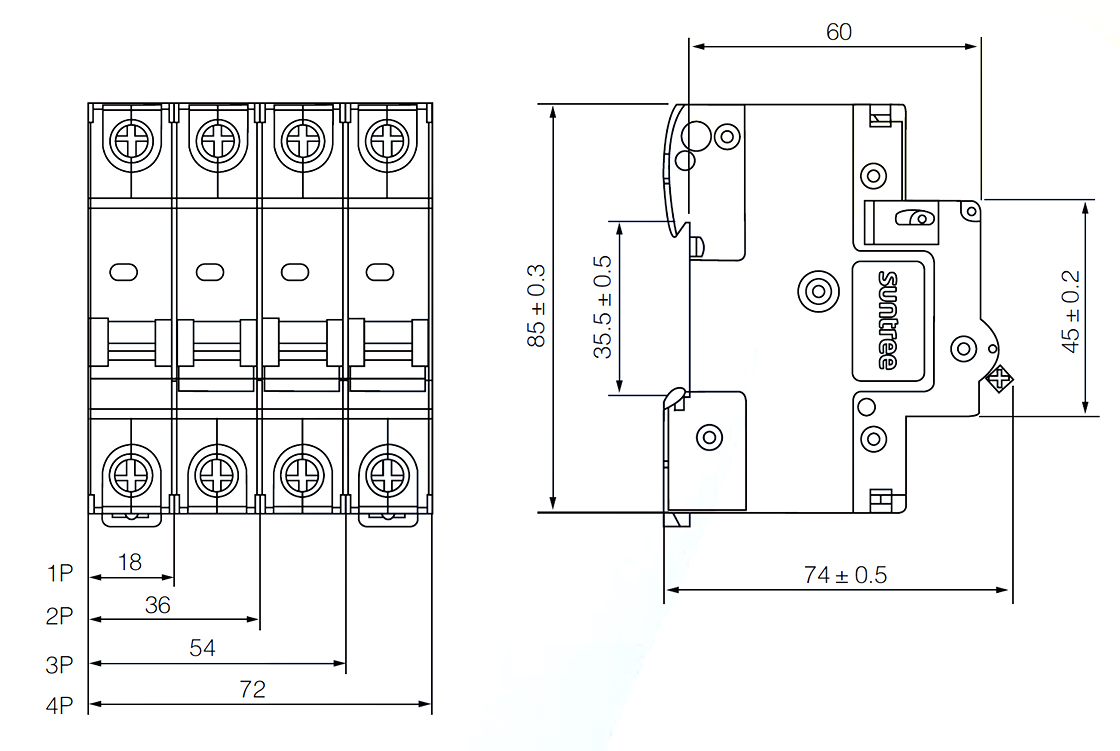

外形及安裝尺寸（單位mm）
