產品概述

SHLX-PV 光伏匯流箱適用于逆變器的最大輸入電壓DC550V/DC1000V，箱體采用PVC 工程材料制作，具有防火阻燃、溫升、抗撞擊、抗紫外線等測試，防護等級達到65 等。該產品嚴格按照“光伏匯流設備技術規范”CGC/GF 037:2014 的要求進行設計配置，為用戶提供一個安全，簡潔，美觀適用的光伏系統產品。SHLX-PV24/Z/D 防雷匯流箱是將最多 24 路光伏電池組件串的直流輸入?yún)R流合成 1 路或多路輸出，每路配熔斷絲，輸出配備防雷器和斷路器，大大簡化了直流配電柜及逆變器的輸入接線。提供防雷保護，短路保護和接地保護。匯流箱分為智能和非智能兩種類型。智能防雷匯流箱內部裝有匯流監測單元，能監測每路光伏電池串輸入的電流、匯總輸出電壓、箱體內的溫度及防雷器狀態、斷路器狀態等。
該裝置內部布置簡潔明了，布線整齊合理?？煽啃愿撸S護簡單。戶外壁掛式安裝，能適應各種惡劣環境。
除了相關核心元器件外，其他可按用戶要求定制。

電氣技術參數

產品型號	SHLX-PVG24	SHLX-PVG16	SHLX-PVG12	SHLX-PVG8
輸入路數	17~24	13~16	8~12	8 路以下
最高輸入電壓	500Vdc
每路輸入電流	0~20A
最高輸出電流	420A	280A	210A	140A
斷路器殼架電流	630A	400A	315A	250A
輸入接頭	MC4(可選)
輸入端子大小	M16(Ф4~8mm)
輸出端子大小	M63(Ф37~44mm)
接地端子大小	M18(Ф5~10mm)
通訊端子大小	M18(Ф5~10mm)
監測?？?	檢測每路電流、母線電壓、斷路器狀態、防雷器狀態、箱體溫度
通信方式/ 協儀	RS485 總線/標準的MODBUS-RTU 協議
防反功能	配置模塊化封裝防反二極管（選配）
溫濕度	工作溫度：-40~+85℃，濕度95%，無凝露、無腐蝕性氣體場所
海拔	≤ 4000m
監測模塊功耗	工作時≤ 8W
輔助電源	輔助電源：AC85V~265V/DC24V(10%)/DC300V~1500V
箱體材質	熱鍍鋅鋼板/不銹鋼/冷軋鋼板
防護等級	65

功能特點

● 匯流箱的防護等級達到 65，具備、防灰、防銹、防鹽霧，滿足室外安裝的要求；
● 可同時接入多至 24 路電池串列；
● 每路電池串列的正負極都配有光伏專用熔絲，對組件串出現故障時進行保護，熔斷器底座及熔絲配套使用，減少業主后期維護成本，有效保護維修人員的人身安全；
● 采用光伏專用高壓防雷器能對匯流后的母線正極對地、負極對地進行保護，持續工作電（Uc）可達到 1500VDC；
● 匯流箱內的電源模塊能夠接入最高 1500DCV 的光伏電壓；
● 匯流箱測控模塊采用性能可靠的霍尼韋爾霍爾元件（直流 CT 傳感器），對每一路光伏組串進行電流、母線電壓進行采集監測、報警和本地故障定位，并能對匯流箱內的溫度進行測量，防雷器及輸出斷路器的狀態檢測等；
● 匯流箱內的監測模塊具備數碼顯示功能，能在設備上顯示每串組件串的電流，母線電壓，匯流箱內的溫度，斷路器防雷器的狀態，系統功率及設備地址等相關信息；
● 具備 RS485/MODBUS-RTU 串口通信；
● 與外部接口部分均有防雷保護；
● 能接收本地監控裝置的參數下載，進行分析處理；
● 匯流箱工作電源可選擇外界 220VAC/DC 或者由匯流箱本身提供的電源供電，如果采用匯流箱本身提供電源，現場可以不需要針對供電、單獨布線。

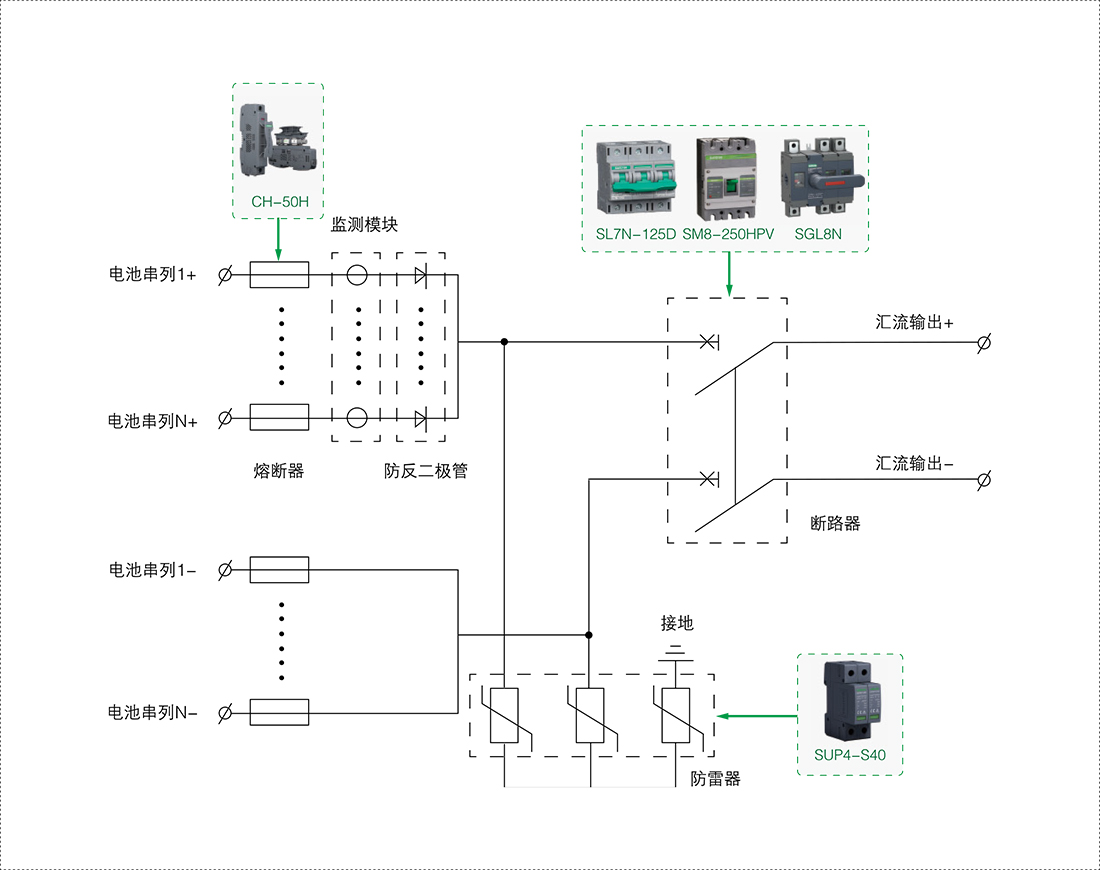

原理圖
