一個完整的風電機組主要由風機、控制器、控制和保護系統、電力電子系統構成；其支撐結構包括塔筒和下部結構,下部結構分為固定式和漂浮式兩種形式。

風力發電機通常使用三種不同類型的主發電機:感應發電機(IG)、雙饋發電機(DFG),以及電動或永磁勵磁同步發電機(EESG或PMSG)。從理論的角度來看,這些類型的發電機可以與上面提到的三種主要?jiǎng)恿鲃?dòng)系統結合使用。在實際應用中,感應發電機的重量比其他類型的更大,因此不適用于中速和直驅動力傳動系統。將永磁材料用于勵磁同步發電機,在效率、比容和重量方面具有很大的優勢,然而還沒有直驅風力發電機組的應用能夠產業化,另外稀土材料價格的波動也會對成本產生負面影響。例如,2011年,1kg生釹的價格從36歐元開始,至7月達到頂級水平195歐元,并在年底回落到110歐元。在同一時間段內,1kg生鏑的價格在243~975歐元,最高峰值為1700歐元。目前,直驅式發電機設計每兆瓦額定發電機功率需要600~800kg永磁材料,其中30%是稀土材料,如釹或鏑。

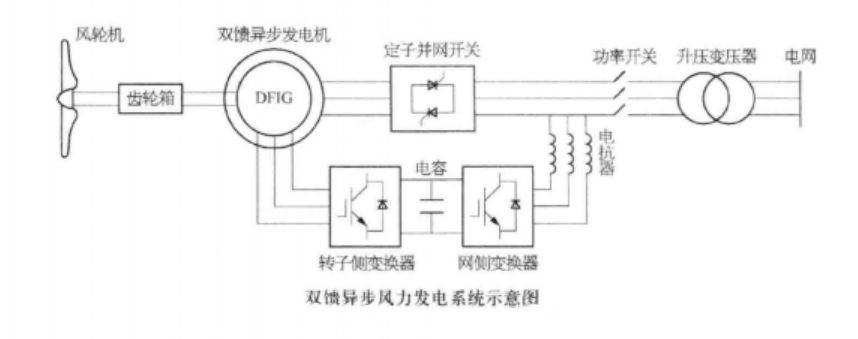

下圖為雙饋異步風力發電系統示意圖。風輪機需通過增速齒輪箱連接至轉速較高的雙饋異步發電機轉子,轉子的勵磁繞組通過轉子側和網側變換器連接至電網,定子繞組直接并網。雙饋發電機系統通過勵磁變換器控制轉子電流的頻率、相位和幅值間接調節定子側的輸出功率,具有調速范圍較寬、有功和無功功率可獨立調節、轉子勵磁變換器的容量較小(約30%發電機額定容量)等優點,在陸上和海上風電場中都有廣泛應用。

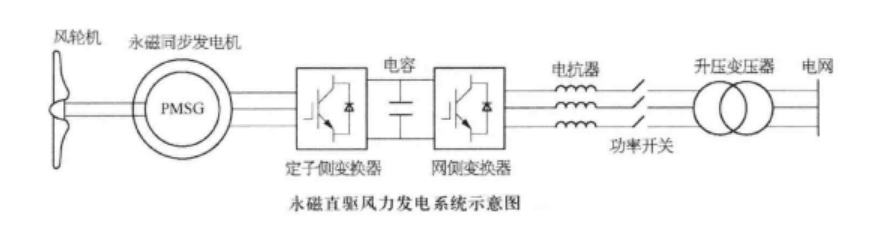

下圖為永磁直驅風力發電系統示意圖。風輪機與永磁同步發電機直接相連,發電機的定子繞組通過定子側和網側變換器連接至電網。永磁直驅式風電機組與雙饋風電機組相比,轉子為永磁體勵磁,無需外部提供勵磁電源,消除勵磁損耗。風輪與發電機轉子之間省去了增速齒輪箱,轉子轉速低,發電機的極對數很多,通常在90極以上,因而發電機體積較大。永磁直驅式風電機組定子繞組需采用全功率變換器并網,變換器容量與發電機額定容量相當。永磁直驅風機系統具有效率較高、噪聲低、低電壓穿越能力較強等優點,已廣泛應用于陸上和海上風電場。

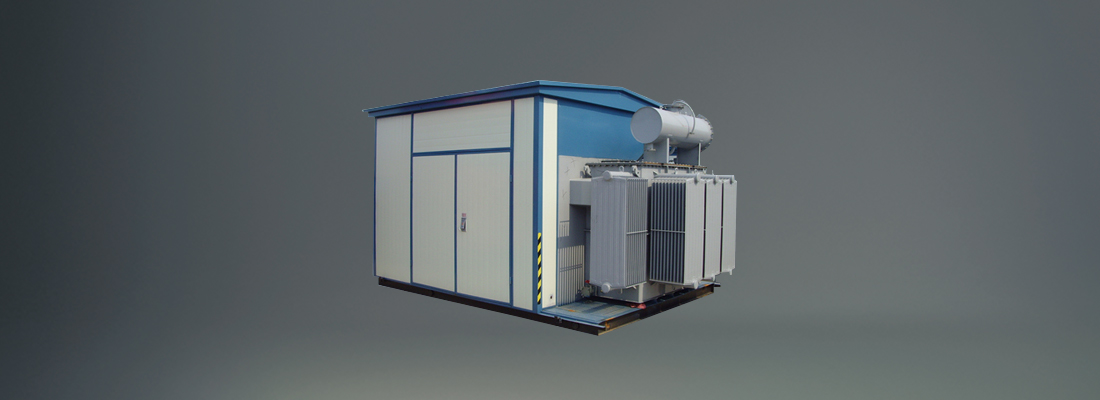

但不論何種類型的風力發電機，其背后都將把電力輸送到后方并網。將風電進行電壓電流的調適，就需要用到風力發電箱式變電站，新馳電氣目前就有從事風力發電箱式變電站的開發和制造，并在市場上取得了不錯的反饋。
