概述

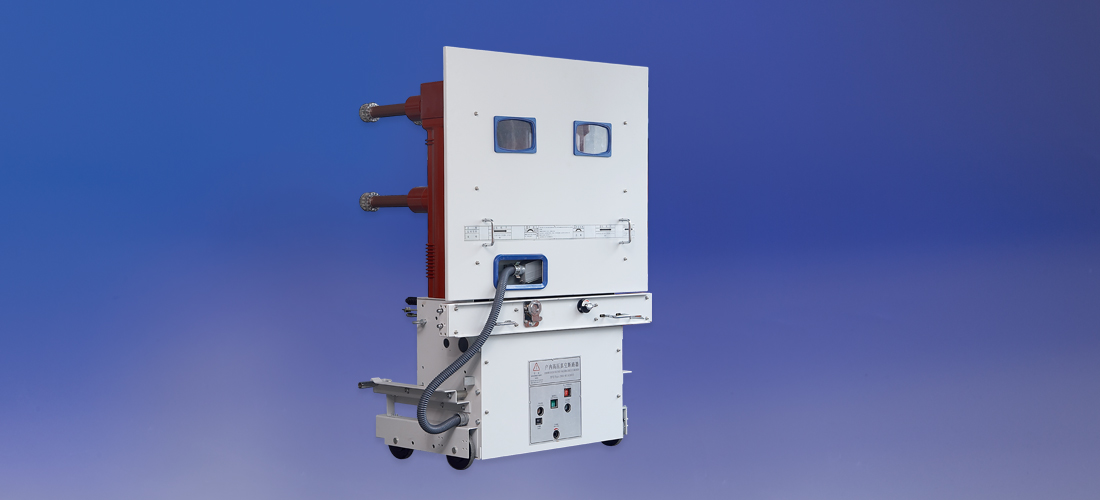

ZN85-40.5/ □ - □ (3AV3)系列戶內手車式真空斷咯器適用于三相交流50Hz、40.5kV系統中，可供工礦企業、發電廠及變電站作為分臺負荷電流、過載電流故障電流之用，并適用于頻繁操作場合。
本斷路器采用上下布置結構，有效地降低斷路器的深度。并采用復臺絕緣結構、三相滅弧室和相聯帶電體由三只獨立的環氧樹脂絕緣罩殼相隔離．采用復合絕緣結構之后，斷路器滿足正常運行條件下的空氣距離和爬距要求，并有效地減少了斷路器的體積，主導電回路真空滅弧室和動靜導電聯接安裝在絕緣筒內，使相間僅為300mm。主回路電氣連接全部采用固定連接具有很高的可靠性。

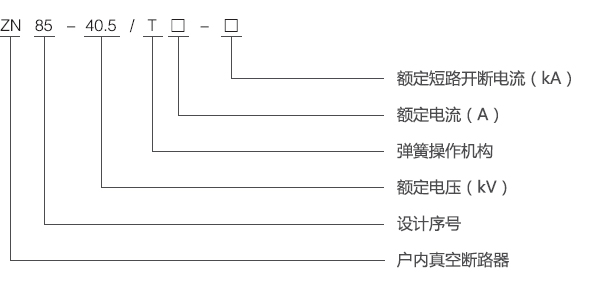

型號含義

主要技術參數

序號	項目		單位	技術參數
1	額定電壓		kV	40.5
2	額定電流		A	1250		1600	2000、2500
3	額定短路開斷電流		kA	25	31.5	25	31.5
4	動穩定電流（峰值）		kA	63	80	63	80
5	4S 熱穩定電流		kA	25	31.5	25	31.5
6	額定短路關合電流（峰值）		kA	63	80	63	80
7	額定短路電流開斷次數		次Times	20
8	額定操作順序			0-0.3s-CO-180s-CO
9	額定絕緣水平	1min 工作耐壓	kV	95
		雷電沖擊耐壓（峰值）		185
10	機械壽命		次Times	10000
11	額定單個電容器組開合電流		A	630
12	額定背對背電容器組電壓		A	400
13	儲能電機額定電壓		V	AC、DC：110、220
14	儲能電機額定功率		W	≤ 230
15	儲能電機儲能時間		S	≤ 15
16	合分閘線圈額定電壓		V	DC：110、220
17	合分閘線圈額定電流		A	1.05(110V) 0.96(220V)
18	觸頭開距		mm	20 ± 2
19	觸頭接觸行程		mm	7.5 ± 1.5
20	三相合分不同期性		ms	≤2
21	觸頭合閘彈跳時間		ms	≤3
22	主回路電阻（不包括觸臂）		μ Ω	≤40

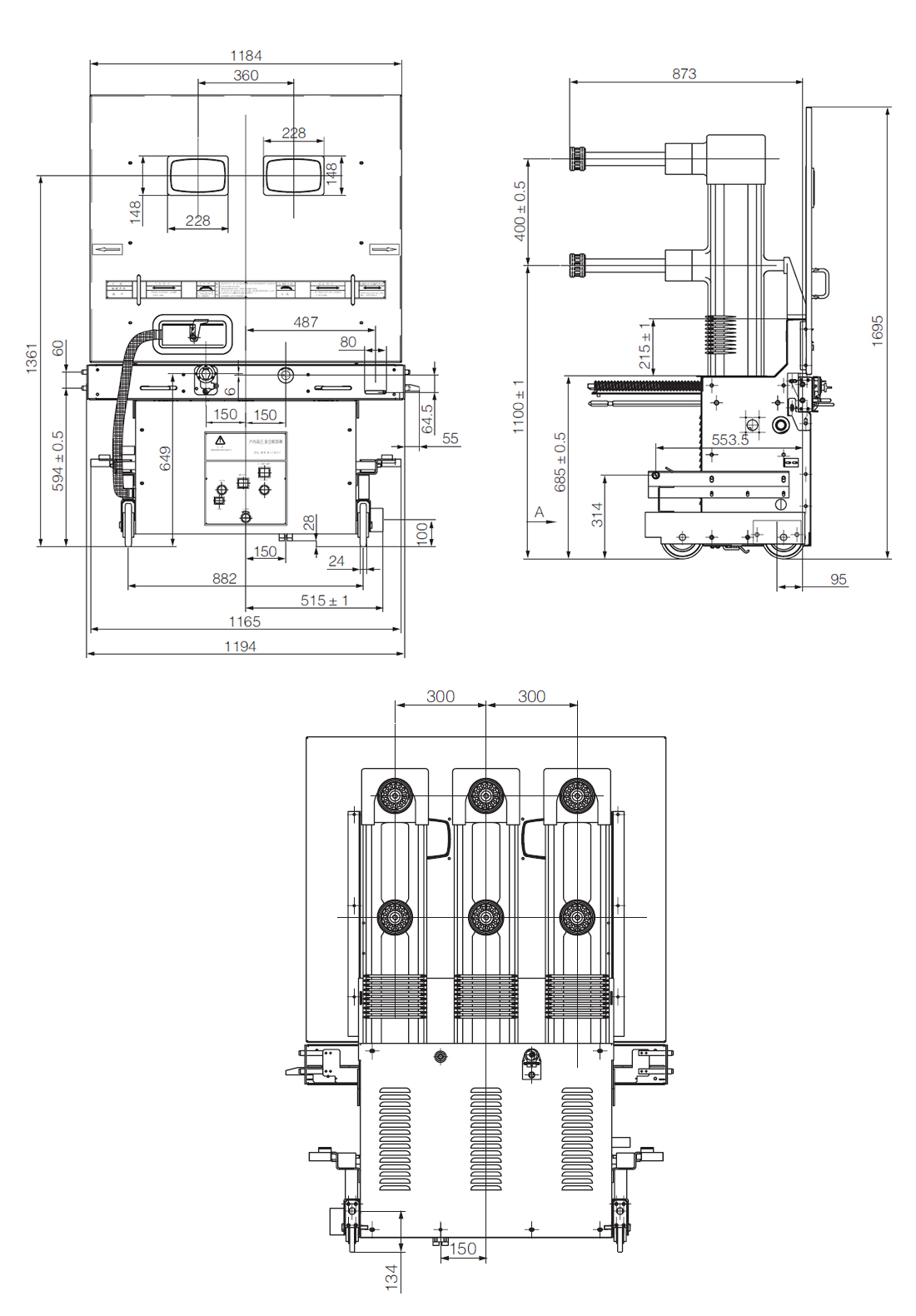

外形及安裝尺寸
