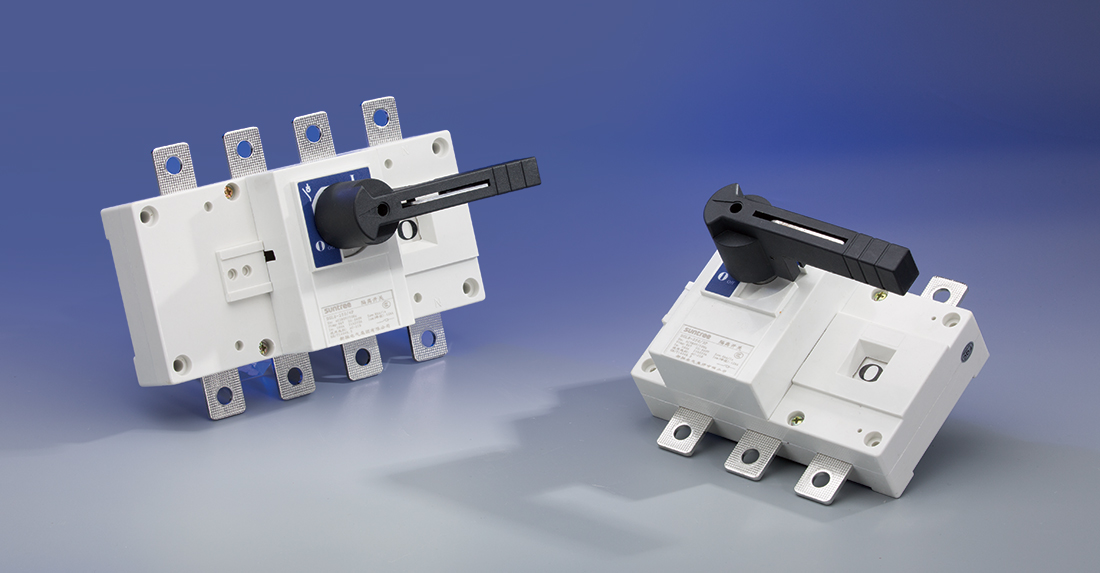

SGL8 負荷隔離開關
  • 產品描述
  • 相關下載

型號含義

、

技術參數

約定發熱電流lth(A) 63A 100A 125A 160A
額定絕緣電壓Ui(V) 660 660 660 660 750 750
介電強度(V) 5000 5000 5000 5000 5000 5000
額定沖擊耐受電壓Uimp kV( 安裝類別IV) 6 6 6 6 8 8
額定工作電流le(A) 380V AC21 40 63 80 80 125 160
AC22 40 63 80 80 125 160
AC23 25 25 40 40 125 160
660V AC21 40 50 80 80 125 160
AC22 32 32 50 50 125 125
AC23 25 25 40 40 50 63
220V AC21 32 63 80 100 125 160
AC22 40 63 80 80 125 160
AC23 40 63 63 63 125 125
440V AC21 - - - - 100 125
AC22 - - - - 100 125
AC23 - - - - 100 125
電動機功率P（kW） 380V 18.5 25 40 40 45 55
660V 22 22 33 33 55 70
額定短時耐受電流 lcw (kA Rms)0.1s/1.0s 10/5 10/5 10/5 10/5 20/10 20/10
額定接通能力lcu (A Rms)AC230 380V 320 504 - - 1000 1000
額定分?jǐn)嗄芰cm(A Rms)AC230 380V 400 630 - - 1250 1250
額定短時接通能力lcm(kA 峰值) 7.5 7.5 - - 12 12
機械壽命( 循環操作次數) 10000 10000 10000 10000 10000 10000
額定電壓
Ue=660V
額定電流le 		cosΦ=0.95 AC21 1700 1700 1700 1700 1500 1500
cosΦ=0.65 AC21 100 100 100 100 1000 1000
cosΦ=0.35 AC21 500 500 500 500 500 500
操作力距(Nm) 1.2 1.2 1.2 1.2 6.5 6.5
重量(Kg) 三極 0.37 0.37 0.37 0.37 1 1
四極 0.41 0.41 0.41 0.41 1.5 1.5
約定發熱電流lth(A) 200A 250A 315A 400A 500A 630A
額定絕緣電壓Ui(V) 750 750 1000 1000 1000 1000
介電強度(V) 5000 5000 8000 8000 8000 8000
額定沖擊耐受電壓Uimp kV( 安裝類別IV) 8 8 12 12 12 12
額定工作電流le(A) 380V AC21 200 250 315 400 500 630
AC22 200 250 315 400 500 630
AC23 200 250 315 340 425 536
660V AC21 160 200 315 400 400 500
AC22 125 160 200 200 200 315
AC23 70 80 125 125 125 125
220V AC21 200 250 315 400 500 630
AC22 200 250 315 400 400 500
AC23 160 200 315 400 400 500
440V AC21 160 200 315 400 400 500
AC22 160 200 315 400 400 500
AC23 160 200 315 400 400 500
電動機功率P（kW） 380V 55 75 110 110 110 110
660V 75 110 160 220 220 220
額定短時耐受電流 lcw (kA Rms)0.1s/1.0s 25/12 25/12 30/20 30/20 50/25 50/25
額定接通能力lcu (A Rms)AC230 380V 1600 1600 2500 3200 3200 3200
額定分?jǐn)嗄芰cm(A Rms)AC230 380V 2000 2000 3150 4000 4000 4000
額定短時接通能力lcm(kA 峰值) 17 17 30 30 40 40
機械壽命( 循環操作次數) 10000 10000 5500 5500 5500 5500
額定電壓
Ue=660V
額定電流le 		cosΦ=0.95 AC21 1500 1500 750 750 750 750
cosΦ=0.65 AC21 1000 1000 500 500 5000 5000
cosΦ=0.35 AC21 500 500 250 250 250 250
操作力距(Nm) 10 10 14.5 14.5 14.5 14.5
重量(Kg) 三極 2 2 3.5 3.5 4 4
四極 2.5 2.5 4 4 4.5 4.5

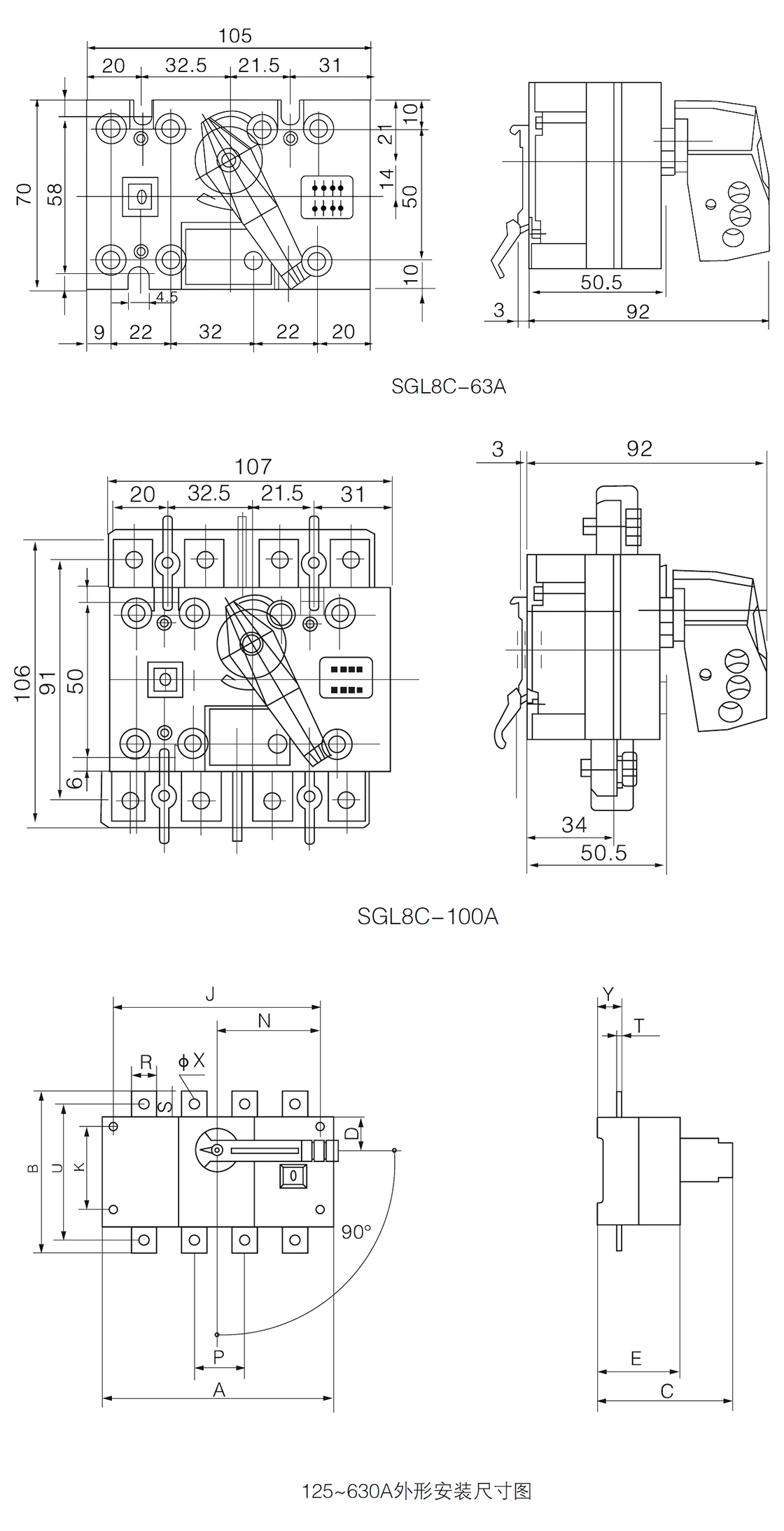

外形及安裝尺寸（單位mm）

SGL8-125A~630A 負荷隔離開關外形及安裝尺寸

規格 外形尺寸與安裝尺寸
SGL8-125~630A A B C D E J K P R S T U ΦX Y
125/3 140 135 125 27 73 120 65 36 20 25 3 115 9 24
125/4 170 135 125 27 73 150 65 36 20 25 3 115 9 24
160/3 140 135 125 27 73 120 65 36 20 25 3 115 9 24
160/4 170 135 125 27 73 150 65 36 20 25 3 115 9 24
200/3 180 166 139 35 86 160 90 50 25 30 3.5 140 11 25.5
200/4 230 166 139 35 86 210 90 50 25 30 3.5 140 11 25.5
250/3 180 166 139 35 86 160 90 50 25 30 3.5 140 11 25.5
250/4 230 166 139 35 86 210 90 50 25 30 3.5 140 11 25.5
315/3 230 232 170 50 110 210 140 65 32 40 5 206 11 37
315/4 295 232 170 50 110 270 140 65 32 40 5 206 11 37
400/3 230 232 170 50 110 210 140 65 32 40 5 206 11 37
400/4 295 232 170 50 110 270 140 65 32 40 5 206 11 37
500/3 230 242 170 50 110 210 140 65 40 50 5 220 13 37
500/4 295 242 170 50 110 270 140 65 40 50 5 220 13 37
630/3 230 242 170 50 110 210 140 65 40 50 5 220 13 37
630/4 295 242 170 50 110 270 140 65 40 50 5 220 13 37
