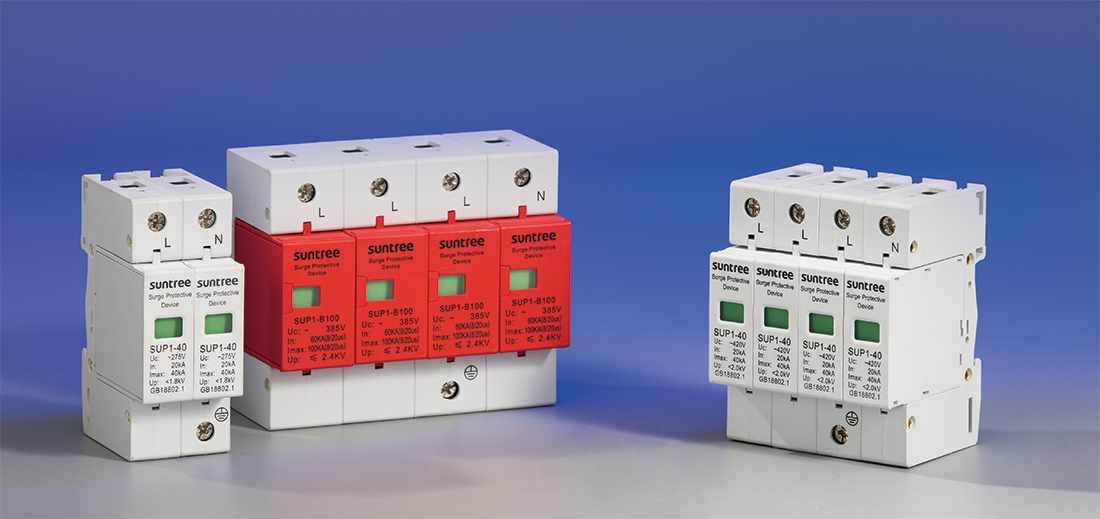

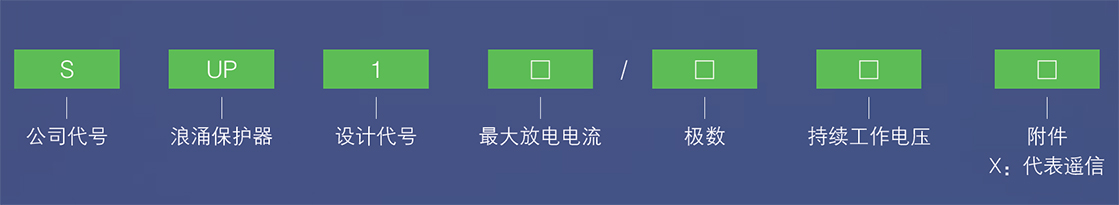

型號含義

技術參數

項目參數/級別規格

SUP1

極數

1P、2P、1P+N、3P、3P+N、4P

額定工作電壓Un(V)

230/480( 特殊電壓可定制)

標稱放電電流ln(8/20μs)kA

5

10

20

最大放電電流lmax(8/20μs)kA

10

20

40

最大持續工作電壓Uc(V)

275

320

385

420

275

320

385

420

275

320

385

420

U1mA 壓敏電壓V

＜ 1.2

＜ 1.2

＜ 1.2

＜ 1.2

＜ 1.4

＜ 1.4

＜ 1.4

＜ 1.4

＜ 1.8

＜ 1.8

＜ 1.8

＜ 1.8

保護水平Up kV

25AgL

50AgL

80AgL

響應時間

＜ 20

漏電流75% Uc 1mA

＜ 20μA

試驗分類

Ⅱ級

防護等級

20 級

環境極限溫度

-40℃ ~+80℃

絕緣外殼材料

PBT/PA66

阻燃等級，符合UL94

vo

安裝形式

35mm 標準電氣導軌

外殼顏色

黑色

建議保險絲或斷路器A

40~63

建議聯結線徑 (mm)

相線、零線

1.5~35 硬線

接地線

1.5~35 雙色

檢驗標準

GB18802.1 GB18802.21 IEC61643-11 IEC61643-21 UL1449 ed.2

項目參數/級別規格		SUP1
極數		1P、2P、1P+N、3P、3P+N、4P
額定工作電壓Un(V)		230/480( 特殊電壓可定制)
標稱放電電流ln(8/20μs)kA		30				40
最大放電電流lmax(8/20μs)kA		60				80
最大持續工作電壓Uc(V)		275	320	385	420	275	320	385	420
U1mA 壓敏電壓V		＜ 2.0	＜ 2.0	＜ 2.0	＜ 2.4	＜ 2.4	＜ 2.4	＜ 2.4	＜ 2.4
保護水平Up kV		125AgL
響應時間		＜ 20
漏電流75% Uc 1mA		＜ 20μA
試驗分類		Ⅱ級
防護等級		20 級
環境極限溫度		-40℃ ~+80℃
絕緣外殼材料		PBT/PA66
阻燃等級，符合UL94		vo
安裝形式		35mm 標準電氣導軌
外殼顏色		黑色
建議保險絲或斷路器A		40~63
建議聯結線徑 (mm)	相線、零線	1.5~35 硬線
	接地線	1.5~35 雙色
檢驗標準		GB18802.1 GB18802.21 IEC61643-11 IEC61643-21 UL1449 ed.2

功能特點

SUP1 系列電涌保護器為室內安裝電源型一端口的電壓限制型電涌保護器適用于交流50/60Hz．額定電壓230/480V 及以下的TT、IT、TN-S、TN-C、TN-C-S 等供電系統,適用于保護低壓電網及各類電器設備和控制系統，用于抑制瞬態過壓高于設備的耐受沖擊電壓，而泄放電涌能量，和對各種浪涌過電壓進行電壓限制從而保護系統電路和設備。
產品符合標準：GB18802.1、GB18802.12 IEC61643-11、IEC61643-21、IEC61643-31

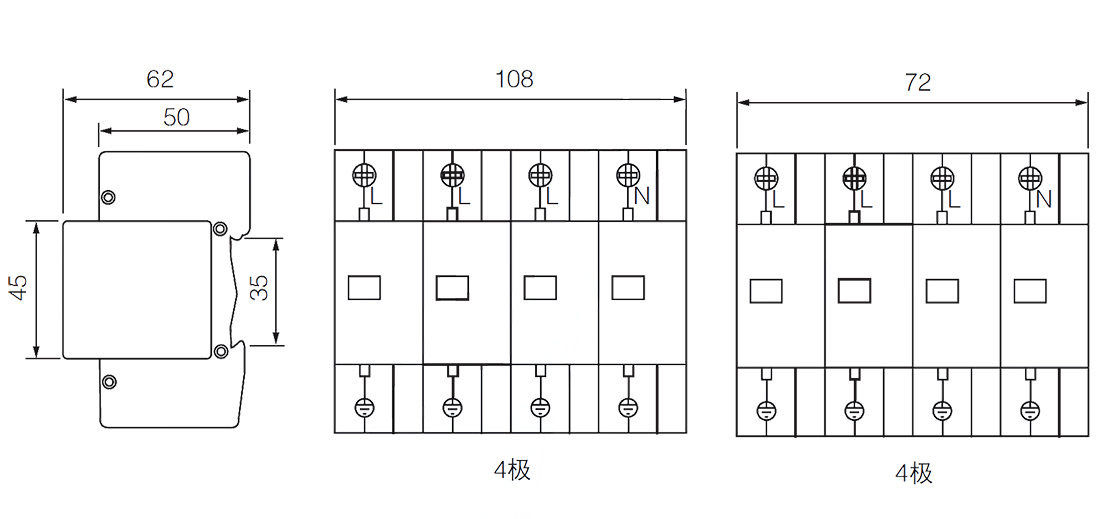

外形及安裝尺寸（單位mm）
