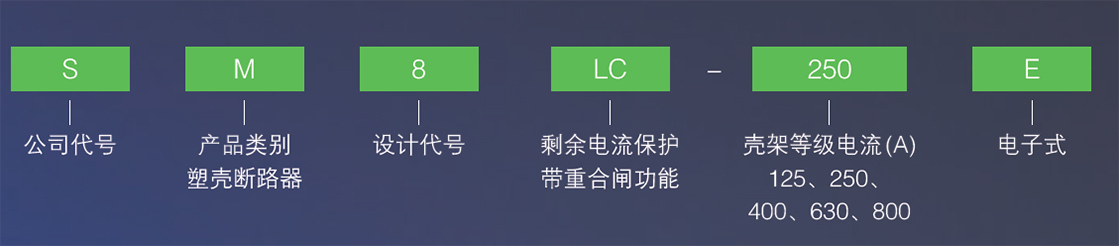

| 規格型號 | SM8LC-125M/3N | SM8LC-250E | SM8LC-400E | SM8LC-630E | SM8LC-800M/3N | ||
| 極數 | 3P+N | ||||||
| 殼架電流（A） | 125 | 250 | 400 | 630 | 800 | ||
| 額定工作電壓Ue(V) | AC 400 50Hz | ||||||
| 額定絕緣電壓Ui(V) | AC800 | ||||||
| 額定沖擊耐受電壓Uimp(kV) | 8 | ||||||
| 飛弧距離 | ≥ 50 | ≥ 50 | ≥ 100 | ≥ 100 | ≥ 100 | ||
| 極限短路分?jǐn)嗄芰cu（KA） | M50 | H85 | 50 | 75 | 75 | 65 | |
| 運行短路分?jǐn)嗄芰cs(KA) | M35 | H55 | 35 | 50 | 50 | 42.5 | |
| 使用類別 | B | A | B | B | B | ||
| 額定短時耐受電流lcw(kA/s) | 5/0.5s | 3/1s | 5/1s | 8/1s | 10/1s | ||
| 額定剩余短路接通（分?jǐn)啵┠芰cm(KA) | 25%lcu | ||||||
| 剩余電流動作特性 | AC 型 | ||||||
| 額定剩余動作電流l △ n | 50mA/100mA/300mA/500mA/ 自動（可調） | 50mA/100mA/200mA/300mA/500mA/800mA/1000mA 自動（可調） | 100mA/300mA/500mA/800mA/1000mA 自動（可調） | ||||
| 自動重合閘時間（S） | 20-60 | ||||||
| 操作性能（次） | 通電 | 1500 | 1000 | 1000 | 1000 | 500 | |
| 不通電 | 8500 | 7000 | 4000 | 4000 | 2500 | ||
| 總次數 | 10000 | 8000 | 5000 | 5000 | 3000 | ||
| 過載、短路特性 | 詳見“保護特性說明” | ||||||
| 過壓保護值（V） | 設置值（253~286）±5% | ||||||
| 欠壓保護值（V） | 設置值（154~187）±5% | ||||||
| 延遲時間 | ≤ 40ms | ||||||
| 通訊延遲時間 | ≤ 200ms | ||||||
| 閉鎖時間 | 10s-250s | ||||||
