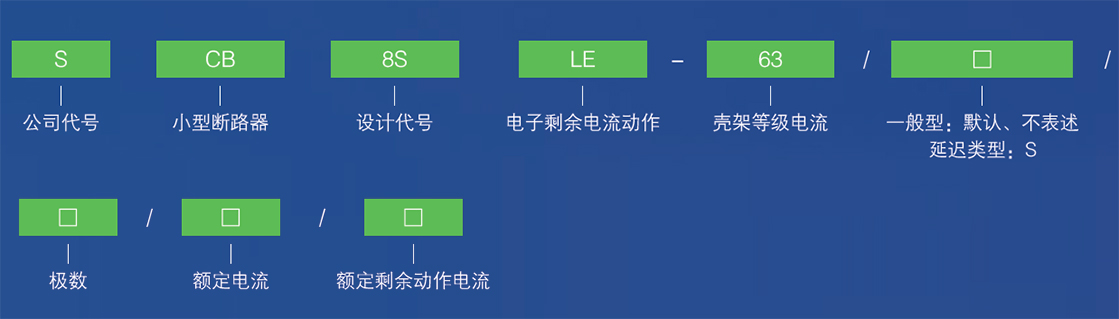

型號含義
技術參數
|
產品型號
|
SCB8SLE-63/63S
|
|
符合標準
|
GB16917.1;IEC61009-1
|
|
極數
|
2P
|
|
額定電流(A)
|
6、10、16、20、25、32、40、50、63
|
|
額定頻率(Hz)
|
50
|
|
額定工作電壓Ue(V)
|
AC 230
|
|
額定運行短路分?jǐn)嗄芰cs(kA)
|
6 kA
|
|
額定剩余動作電流l △ n(mA)
|
30、50、100
|
|
剩余電流動作脫口特征
|
AC
|
|
動作時間
|
非延時型≤ 0.1s/ 延時型≤ 0.2s
|
|
使用環境溫度(℃ )
|
-10℃ ~40℃
|
|
海拔高度
|
不超過2000m
|
|
污染等級
|
ll
|
|
瞬時電流動作脫扣特性
|
C 型(5ln~10ln)
|
|
外形尺寸mm(L1×L2×L3)
|
82×36×78
|
功能特點

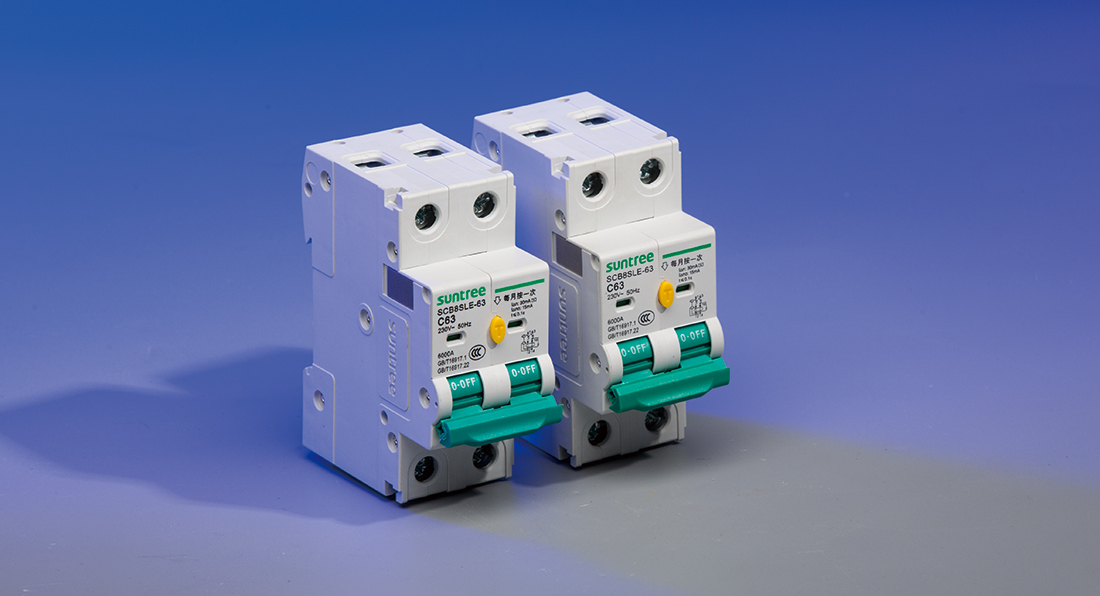

SCB8SLE-63/63S 系列剩余電流動作斷路器, 適用于交流50Hz/60Hz, 額定電壓1P+N,2P AC230V, 額定電流至63A 的線路中, 當人身觸電或電網泄漏電流超過規定值時, 剩余電流剩余電流動作斷路器能在極短的時間內迅速切斷故障電源，保護人身及用電設備的安全，具有過載和短路保護功能, 可用來保護線路的過載和短路, 亦可在正常情況下作為線路的不頻繁轉換啟動之用，2P 適用于隔離。
SCB8SLE-63 系列小型剩余電流動作斷路器具有漏電退出功能（可選）, 漏電動作時間延時功能（S 型），產品分?jǐn)嗄芰?000A, 外形尺寸寬度36mm，該產品廣泛用于國家電網公司電能計量箱出線開關側。
產品符合GB/T16917.1、1EC61009-1 標準, 產品獲得CCC 認證。

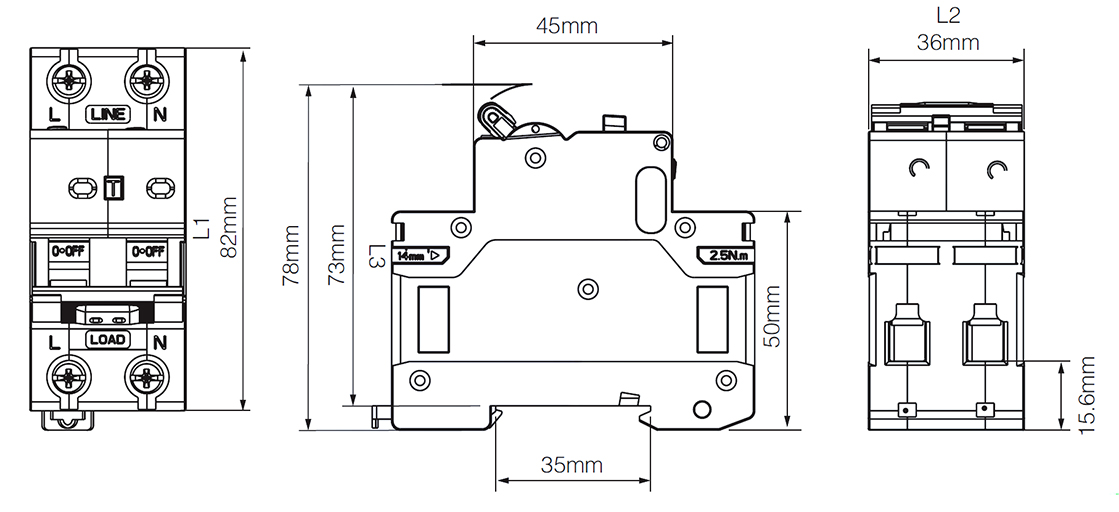

外形及安裝尺寸（單位mm）
