型號及含義

適用范圍

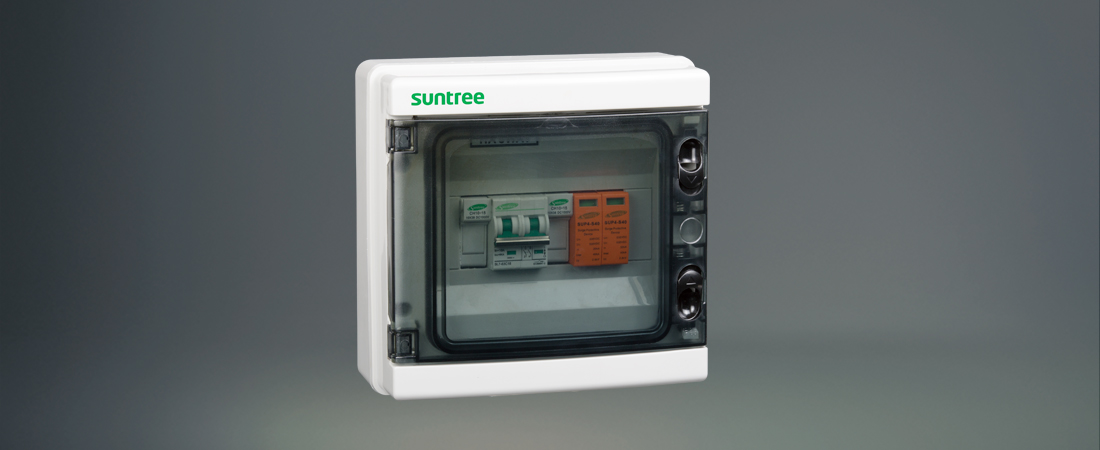

SHLX-PV 光伏匯流箱適用于逆變器的最大輸入電壓DC550V/DC1000V，箱體采用PVC 工程材料制作，具有防火阻燃、溫升、抗撞擊、抗紫外線等測試，防護等級達到65 等。該產品嚴格按照“光伏匯流設備技術規范”CGC/GF 037:2014 的要求進行設計配置，為用戶提供一個安全，簡潔，美觀適用的光伏系統產品。

電氣技術參數

名稱	SHLX-PV1/1		SHLX-PV2/1		SHLX-PV4/1		SHLX-PV4/2
電氣參數
系統最大直流電壓	550	1000	550	1000	550	1000	550	1000
每路最大輸入電流	20A		20A		20A		20A
最大輸入路數	1		2		4		4
最大輸出開關電流	16A/20A		20A/32A		50A/63A		20A/32A
逆變器MPPT數量	1		1		1		2
輸出路數	1		1		1		2
防雷保護
試驗類別	Ⅱ極保護		Ⅱ極保護		Ⅱ極保護		Ⅱ極保護
標稱放電電流	20kA		20kA		20kA		20kA
最大放電電流	40kA		40kA		40kA		40kA
電壓保護水平	2.8kV	3.8kV	2.8kV	3.8kV	2.8kV	3.8kV	2.8kV	3.8kV
最大持續工作電壓	630V	1050V	630V	1050V	630V	1050V	630V	1050V
極數	2P	3P	2P	3P	2P	3P	2P	3P
結構特點	插拔式模塊		插拔式模塊		插拔式模塊		插拔式模塊
系統
防護等級	65
輸出開關	直流斷路器（標配） / 直流旋轉隔離開關（選配）
SMC4接頭	標配
光伏直流熔斷器	標配
光伏直流浪涌保護器	標配
監測模塊	N
防反二極管	N
箱體材料	PVC
安裝方式	壁掛式
工作溫度	-25℃~+55℃
海拔高度	2000米
允許相對濕度	0~95%，無凝露
機械參數
寬×高×深	215×210×100	300×260×140	215×210×100	300×260×140	410×285×140	300×415×140	300×260×140	410×285×140

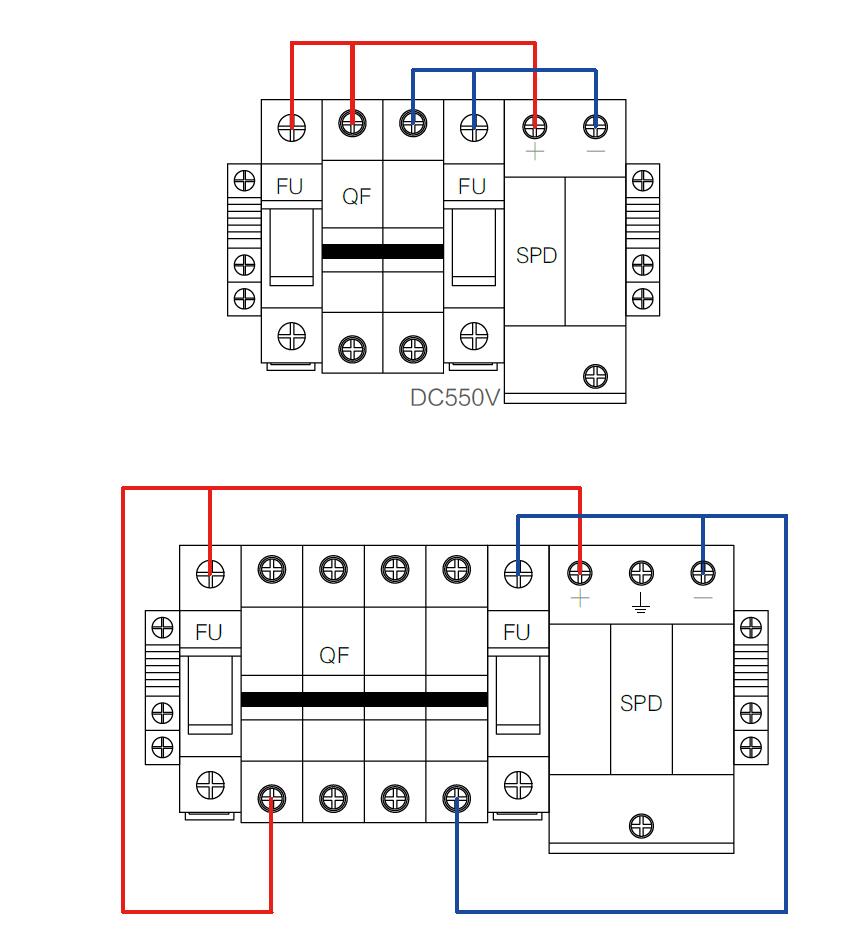

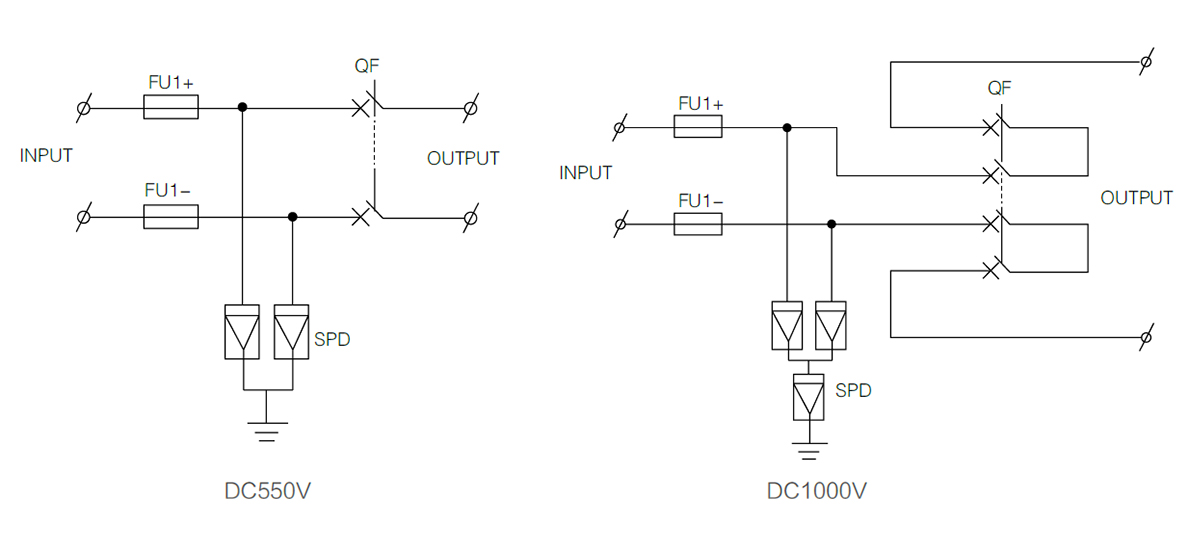

SHLX-PV1/1直流匯流箱線路圖及布局圖

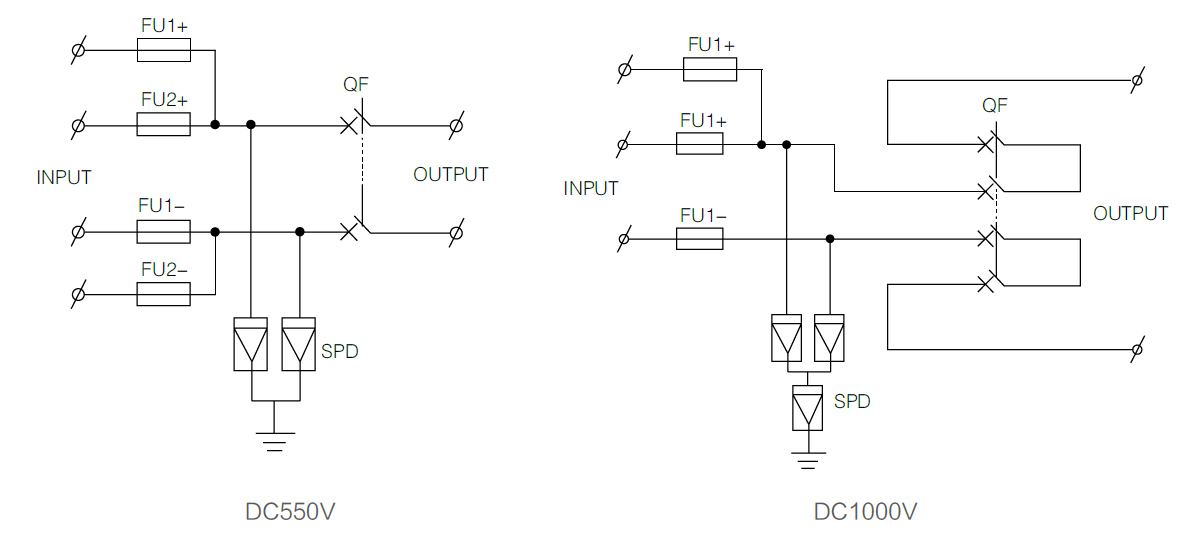

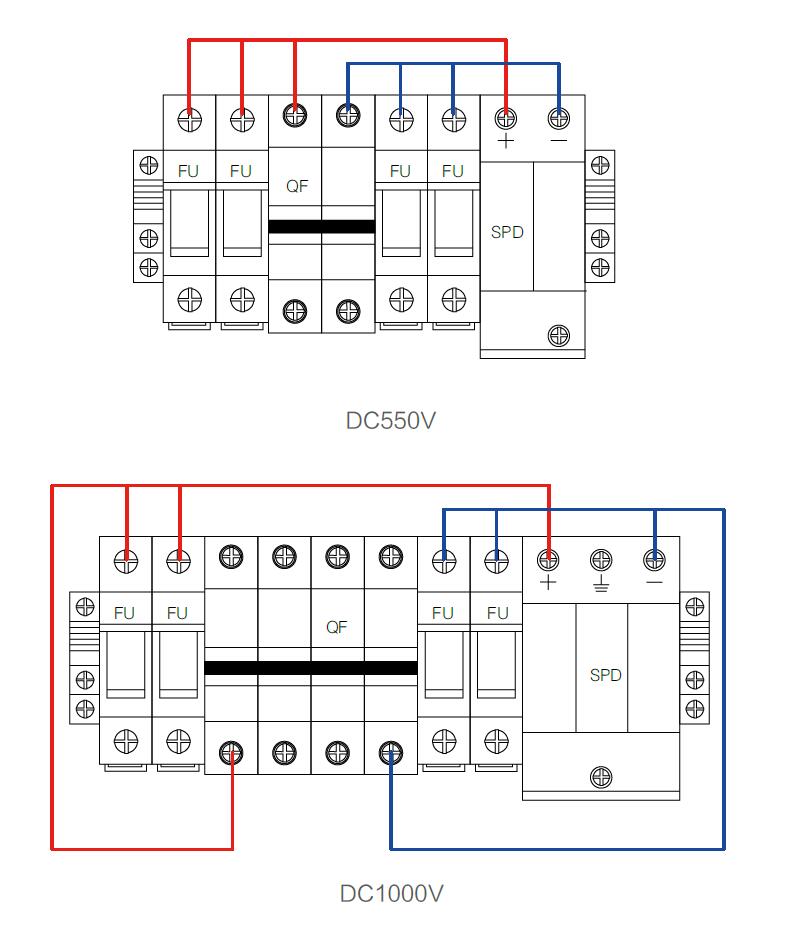

SHLX-PV2/1直流匯流箱線路圖及布局圖

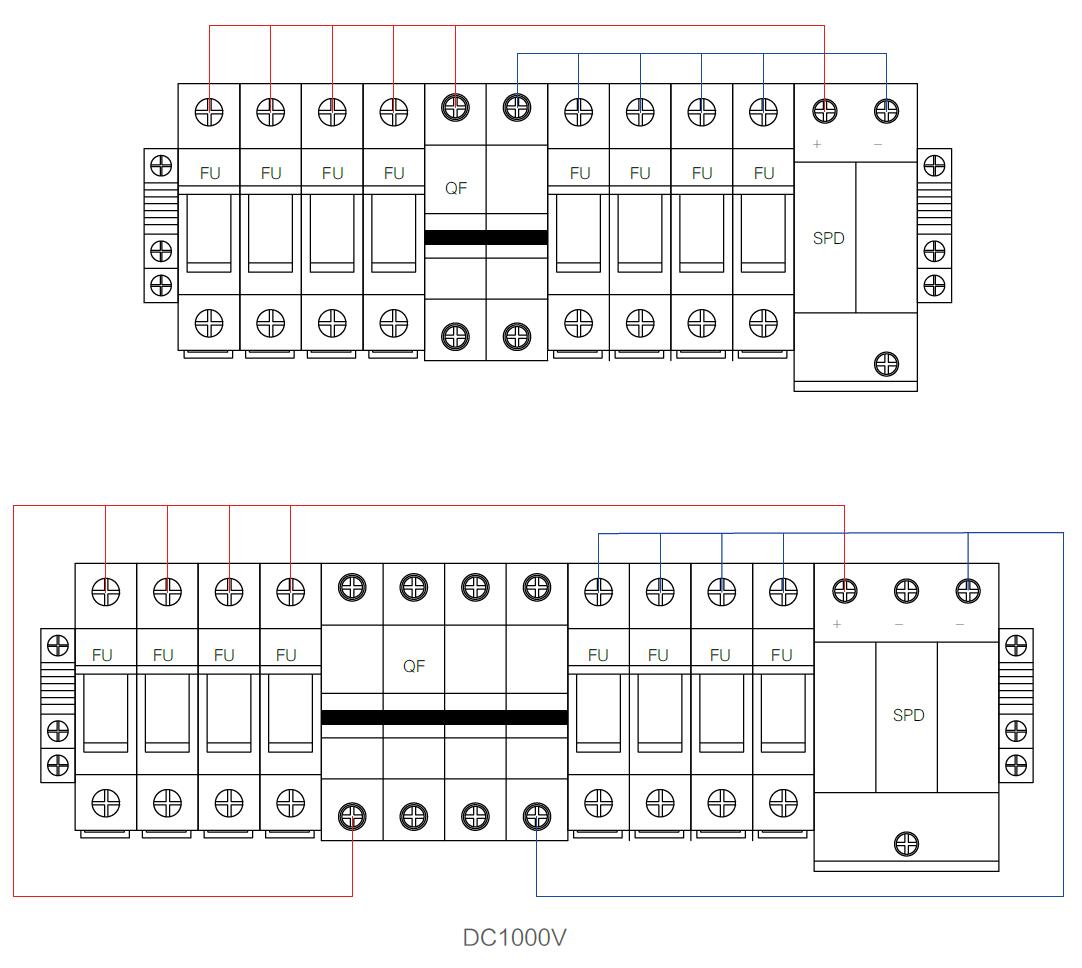

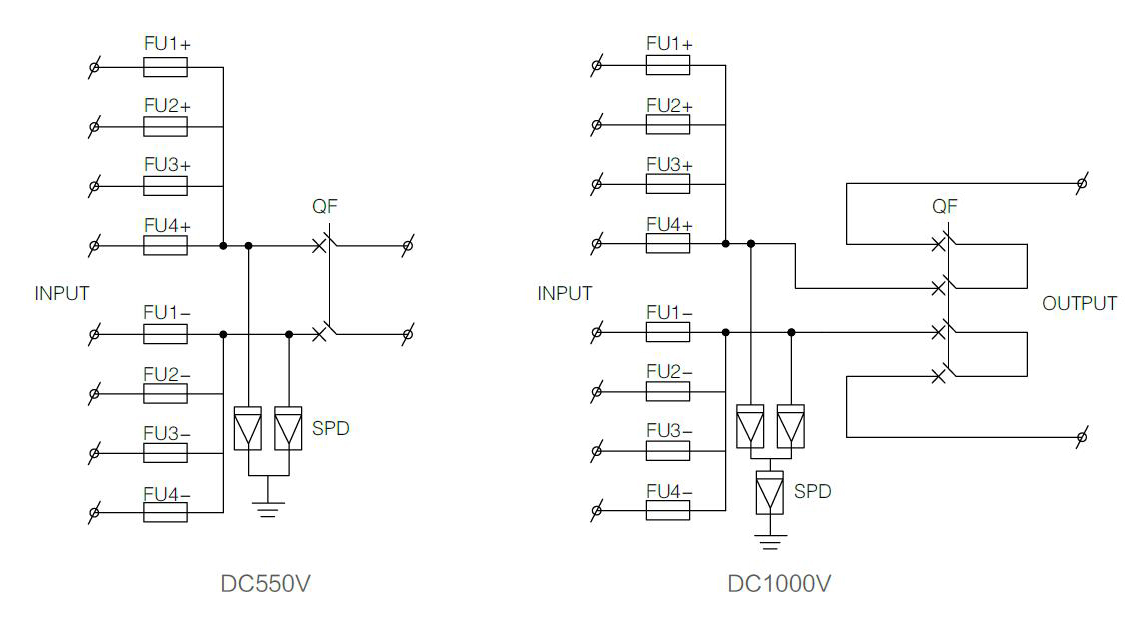

SHLX-PV4/1直流匯流箱線路圖及布局圖

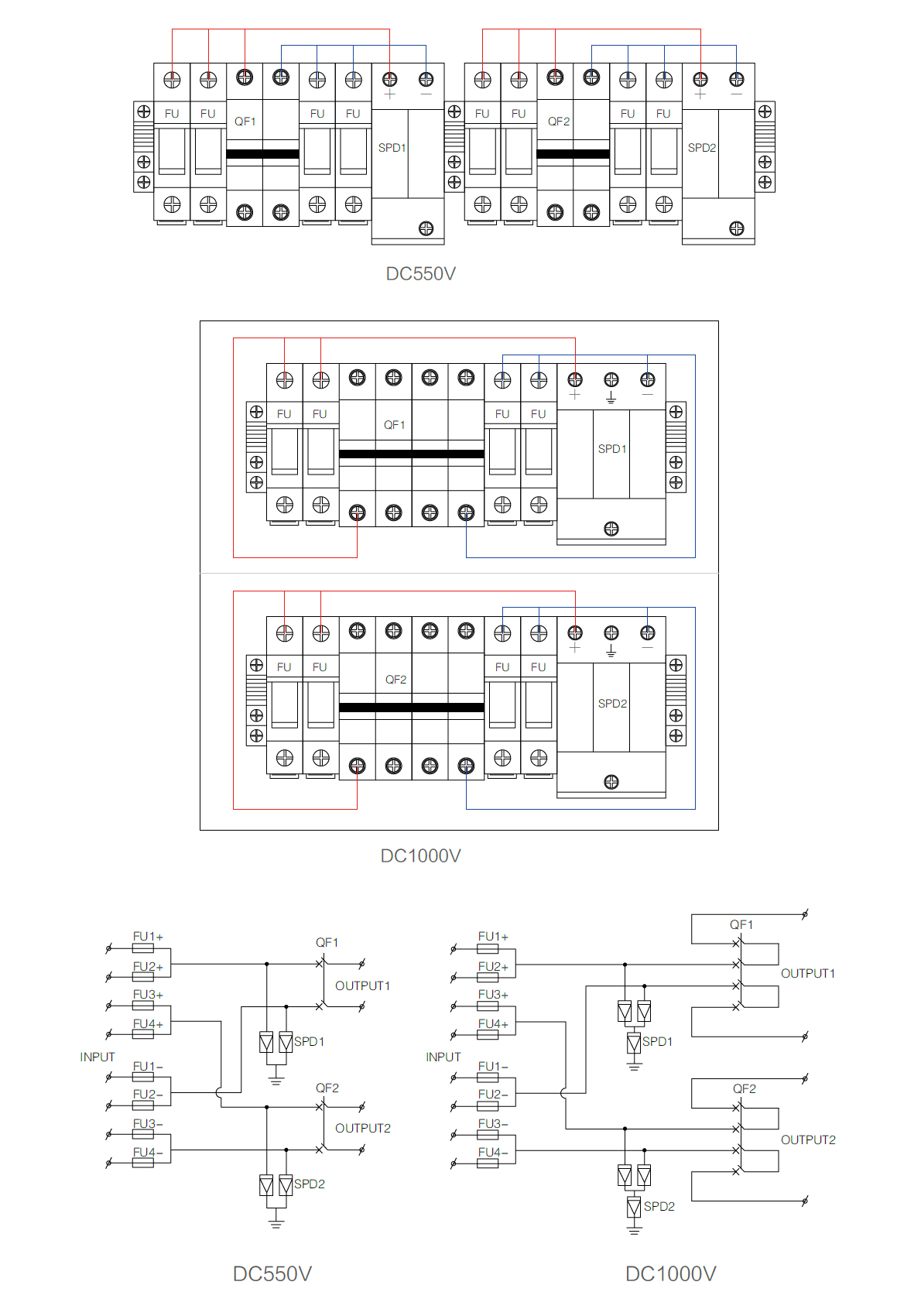

SHLX-PV4/2直流匯流箱線路圖及布局圖
