適用范圍

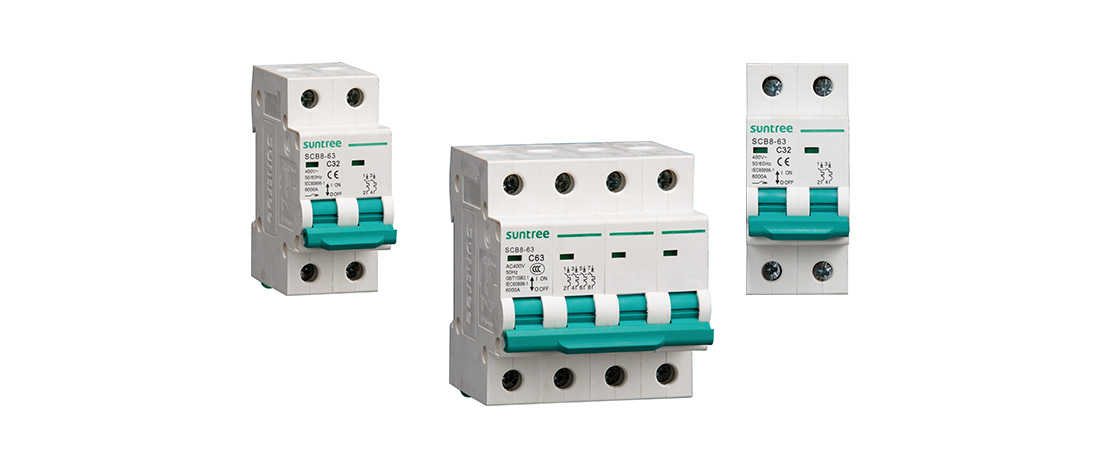

SCB8 系列小型斷路器主要適用于交流50Hz/60Hz，額定工作電壓為230V/400V 及一下，額定電流6A 至63A 的電路中，該斷路器主要用于光伏發電，現代建筑的電氣線路及設備的過載保護、短路保護、漏電保護等。也可適用于線路的不頻繁操作與隔離。
本產品符合：GB10963.1、IEC60898-1 標準。

型號及含義

使用環境

● 周圍空氣溫度上限值不超過+35℃，空氣溫度下限值不低于-5℃；
● 污染等級3；
● 安裝地點的海拔高度不超過2000m；
● +40℃時不超過50%，在較低的溫度下可以有較高的相對濕度，例如20℃時達90%，并考慮到因溫度變化發生在產品上的凝露而采取必要措施；

電氣技術參數

斷路器的基本參數

額定電流(A)	極數(P)	額定電壓(V)	分斷力(kA)	瞬時脫扣類型	瞬時保護電流范圍
6,10,16,20,25,32	1,2,3,4	230/400	6	B	3ln<l≤5ln
				C	5ln<l≤10ln
				D	10ln<l≤20ln
40,50,63				B	3ln<l≤5ln
				C	5ln<l≤10ln
				D	10ln<l≤20ln

過電流脫扣器特性

脫扣器形	脫扣器額定電流(A)	起始狀態	試驗電流(A)	規定時間	瞬時脫扣類型	備注
B,C,D	所有值	冷態	1.13ln	t≥1h	不脫扣
B,C,D	所有值	熱態	1.45ln	t<1h	脫扣	電流在5s內穩定地  上升到規定值
B,C,D	≤32	冷態	2.55ln	1s<t<60s	脫扣
	>32			1s<t<120s
B	所有值	冷態	3ln	t≥0.1s	不脫扣
C			5ln
D			10ln
B	所有值	冷態	5ln	t<0.1s	脫扣
C			10ln
D			20ln

脫扣特性曲線

外形尺寸圖
