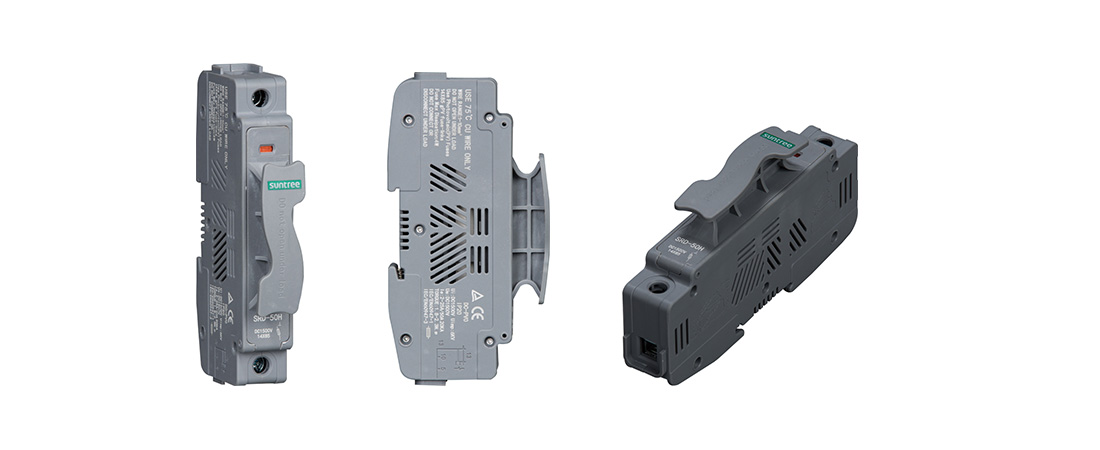

適用范圍
本系列熔斷器式隔離開關適用于額定電壓不超過 DC1500V，額定電流不超過 50A，額定 短路能力不超過 20kA 的配電線路中作為短路過載保護
之用。主要應用于儲能系統、太陽能光 伏匯流箱中，作為太陽能光伏發電器件、蓄電池及其它半導體設備的短路和過載保護。
型號及含義
使用環境
● 環境溫度：-5℃～ +40℃，24h 內平均值不超過 35℃；
● 海拔高度：不超過 2000m；
● 污染等級：3 級；
● 安裝類別：Ⅱ級、Ⅲ級；
● 安裝方式：安裝在標準導軌上，其標準導軌應符合 JB6525-1992 中 TH35-7.5 型要求；
● 產品一般應垂直安裝，且安裝處應無顯著沖擊和震動；
● 產品使用環境溫度超過30℃或多極產品并排需降容使用，降容系數請聯系客服。
電氣技術參數
|
型號
|
CH-50H
|
CHF-25H、CHF-50H
|
|
引用標準
|
IEC/EN60947-1 IEC/EN 60947-3
|
EN 60269-1 EN 60269-6
|
|
額定絕緣電壓 Ui
|
1500v
|
/
|
|
額定工作電壓 Ue
|
DC1500V
|
DC1500V
|
|
額定工作電流 Ie
|
2-50A
|
CHFH-25：2-25A CHFH-50：8-50A
|
|
沖擊耐受電壓 Uimp
|
6kV
|
/
|
|
極數
|
6W
|
2.5W
|
|
極數
|
1P
|
/
|

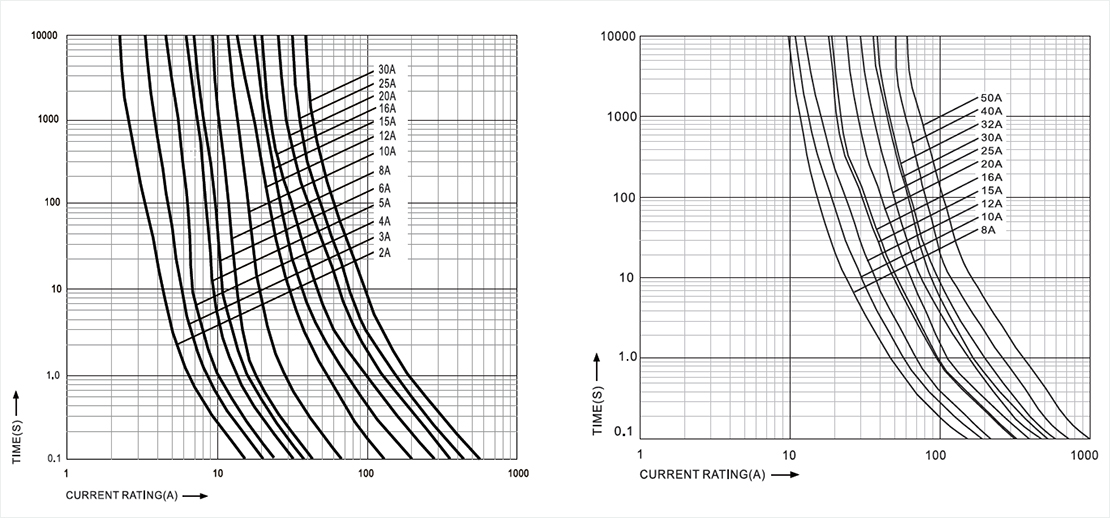

動作特性曲線
額定電流
選擇熔斷體額定電流應考慮周圍溫度時的ISC, 以及循環負載。
例如：在45℃和1200Wm-2 輻照度峰值時，熔斷體的額定電流應≥ 1.4Isc。
在較高的周圍溫度或外殼內裝有多個熔斷器的情況下，可與制造廠商榷，進行降容處理。
尺寸
