適用范圍

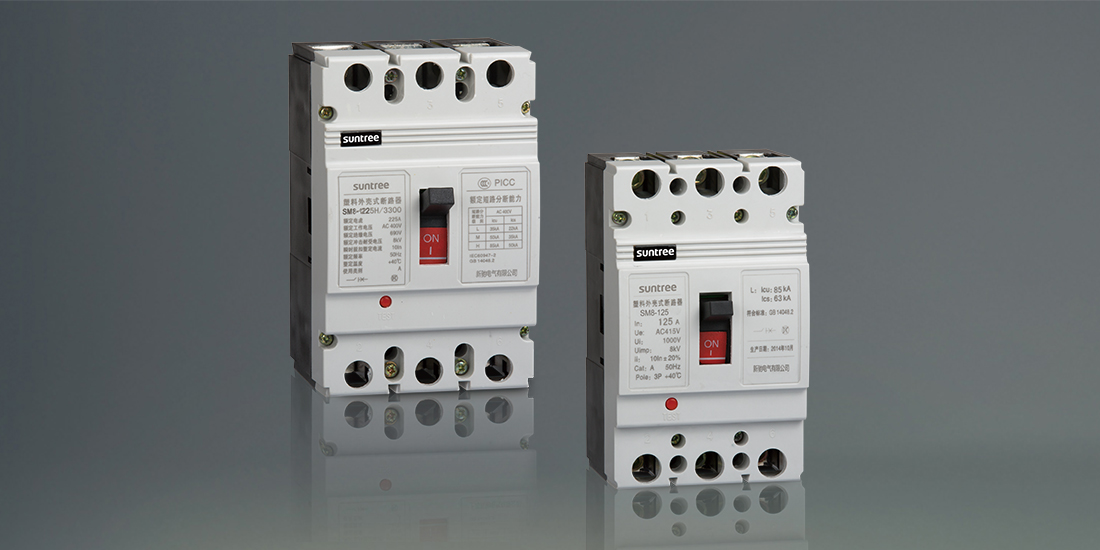

SM8 系列塑料外殼式斷路器( 以下簡稱斷路器)（通信行業） 適用于交流50Hz，額定絕緣電壓1000V(63 型為800V)，額定工作電壓至690V，額定工作電流從10A 至630A 的配電網絡電路中，用來分配電能和保護線路及電源設備免受過載、短路、欠電壓等故障的損壞。同時也能作為電動機的不頻繁起動及過載、短路、欠電壓保護。該斷路器具有體積小、分?jǐn)喔摺w弧短等特點，是用戶使用的理想產品。斷路器垂直安裝( 即豎裝)，亦可水平安裝( 橫裝)。接線方式可選擇板前和板后接線及插入式接線。
型號及含義
使用環境
● 周圍空氣溫度上限值不超過+40℃，空氣溫度下限值不低于-5℃；
● 污染等級3；
● 防護等級20
● 安裝地點的海拔高度不超過2000m；
● 大氣相對濕度，在周圍最高溫度+40℃時不超過50%，在較低的溫度下可以有較高的相對濕度，例如20℃時達90%，并考慮到因溫度變化發生在產品上的凝露而采取必要措施；
電氣技術參數
熱磁、漏電式基本參數
|
型號
|
SM8-63
|
SM8-125
|
SM8-250
|
SM8-400
|
SM8-630
|
|
殼架等級電流(A)
|
63
|
125
|
250
|
400
|
630
|
|
額定電流ln(A)
|
10、16、20、25、
32、40、50、63
|
10、16、20、25、
32、40、50、63、80、
100、125
|
100、125、160、180、
200、225、250
|
225、250、315、350、400
|
400、500、630
|
|
極數
|
3、4
|
2、3、4
|
2、3、4
|
3、4
|
3、4
|
|
額定絕緣電壓Ui(V)
|
AC800
|
AC1000
|
AC1000
|
AC1000
|
AC1000
|
|
額定工作電壓Ue(V)
|
AC400
|
AC415/AC690
|
|
額定沖擊耐受電壓Uimp(V)
|
8000
|
8000
|
8000
|
8000
|
12000
|
|
飛弧距離
|
≤50
|
≤100
|
|
極限短路分?jǐn)嗄芰cu (kA)
|
L
|
35
|
36
|
36
|
-
|
50
|
|
M
|
50
|
55
|
55
|
85
|
75
|
|
H
|
-
|
85
|
85
|
-
|
100
|
|
運行短路分?jǐn)嗄芰cs (kA)
|
L
|
22
|
27
|
27
|
-
|
35
|
|
M
|
35
|
42
|
42
|
65
|
50
|
|
H
|
-
|
63
|
63
|
-
|
70
|
|
機械電氣壽命(次)
|
通電
|
2000
|
|
不通電
|
1000
|
附件種類
|
附件代號\附件名稱
|
無附件
|
報警觸頭
|
分勵脫扣器
|
輔助觸頭
|
欠電壓脫扣器
|
分勵脫扣器輔助觸頭
|
分勵脫扣器欠電壓脫扣器
|
二組輔助觸頭
|
|
電磁式脫扣器
|
200
|
208
|
210
|
220
|
230
|
240
|
250
|
260
|
|
復式脫扣器
|
300
|
308
|
310
|
320
|
330
|
340
|
350
|
360
|
|
附件代號\附件名稱
|
輔助觸頭欠電壓脫扣器
|
分勵脫扣器報警觸頭
|
輔助觸頭報警觸頭
|
欠電壓脫扣器報警觸頭
|
分勵脫扣器輔助觸頭報警觸頭
|
二組輔助觸頭報警觸頭
|
輔助觸頭欠電壓脫扣器報警觸頭
|
|
電磁式脫扣器
|
270
|
218
|
228
|
238
|
248
|
268
|
278
|
|
復式脫扣器
|
370
|
318
|
328
|
338
|
348
|
368
|
378
|
脫口特性曲線
尺寸
| 尺寸類別 |
外形尺寸 |
安裝尺寸 |
| 型號 |
尺寸代碼 |
C |
C1 |
G |
G1 |
H |
H1 |
H2 |
H3 |
H4 |
L |
L1 |
L2 |
W |
W1 |
W2 |
W3 |
A |
B |
Фd |
|
SM8-125PV |
58 |
87 |
17.5 |
7.5 |
85 |
104 |
24 |
4 |
7 |
150 |
246 |
132 |
91.5 |
30 |
122 |
65 |
30 |
129 |
4.5 |
|
SM8-250PV |
60 |
102 |
20 |
10 |
104 |
127 |
24 |
6 |
9 |
165 |
293 |
144 |
105.5 |
35 |
142 |
74 |
35 |
126 |
4.5 |
|
SM8-400PV
|
137 |
173 |
30 |
11 |
106.5 |
146.5 |
39 |
7 |
9 |
259 |
459 |
224 |
149 |
44 |
199 |
|
44 |
194 |
7 |
|
SM8-630PV
|
134 |
178 |
40 |
15 |
110 |
150 |
43 |
7 |
9 |
270 |
470 |
234 |
182 |
58 |
243 |
|
58 |
200 |
7 |
| SM8-800PV |
136 |
204 |
44 |
11 |
110 |
158.5 |
35 |
7 |
9 |
280 |
480 |
243 |
210 |
70 |
280 |
|
70 |
243 |
7 |
