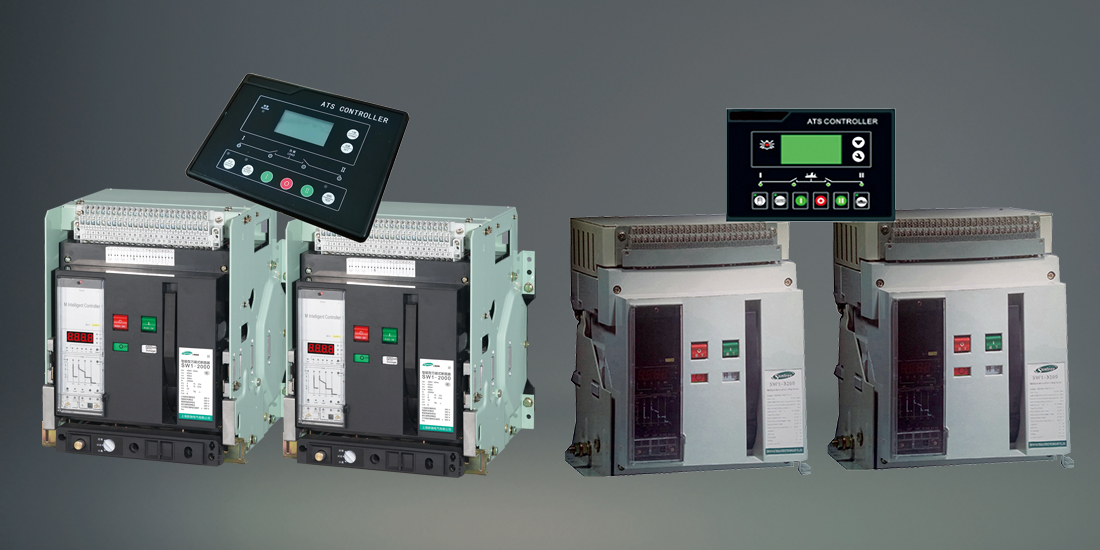

雙電源自動切換控制器是一種具有可編程功能、自動化測量、LCD 顯示、數字通訊為一體的智能雙電源切換系統。尤其是與低壓空氣斷路器配套使用后可提供更高的分?jǐn)喙收想娏鞯哪芰?，特別適合于兩路低壓進線側的自動轉換和保護：由于其卓越的性能和完善的功能，使得它在兩路低壓空氣斷路器的切換中發揮越來越廣泛應用。
該產品具有結構緊湊、電路先進、接線簡單，可靠性高，可廣泛應用于電力、郵電、石油、煤炭、冶金、鐵道、市政、智能大廈等行業、部門的電氣裝置、自動控制以及調試系統。
型號及含義
產品特征
■ 用于兩路市電、兩路發電或一路市電一路發電自動切換，尤其適合兩路低壓空氣斷路器的切換；
■ 時刻監視兩路三相電壓，三相電流、頻率、功率等參數，對出現的電壓異常（如失壓、過壓、 欠壓、缺相）做出準確的判斷并輸出無源控制開關量；
■ 設有自動、手動狀態切換功能，在手動方式下，可按手動鍵實現開關分合閘；自動狀態下，任一路出現電壓異常時，若另一路電壓正常，則自動切換到另一路；
■ 采用輸入口令，防止非專業人員誤操作；
■ 供電方式可設定為一路優先、二路優先或無優先；同時具有自動啟動油機功能；
■ 漢顯兩路三相電參數及開關狀態（顯示電流及功率需外接電流互感器）；具有記憶、儲存和歷史記錄查詢功能；
■ 控制器同時具有RS-232C 和RS-485 通訊接口，應用ModBus通訊規約，可在控制器及監控中心更改各參數，設置采用漢顯及數字化調整（連續可調），同時記憶在內部FLASH 存儲器內，在系統掉電時也不會丟失；
■ 可實現多臺聯網集中控制（一臺上位機最多可控制254 臺）；
■ 具有極強的抗電磁干擾能力，適合在強電磁干擾的復雜環境中使用；
■ 模塊化結構設計，阻燃ABS 塑料外殼，嵌入式安裝方式，插拔式接線端子，結構緊湊，安裝維護十分方便。
主要技術參數
|
電源
|
直流輸入
|
9 - 35V（需要油機起動信號時接入）
|
|
交流輸入
|
取自一二路A、N 相電壓，只要其中一路有電，即可工作，單相電壓>180V。( 該系統要求N)
|
|
交流輸入電壓
|
220V +15%( 單相) ／ 380 +15%（三相）50Hz
|
|
輸入三相電流
|
0-5A（額定）
|
|
通訊
|
串行口
|
RS232C（標準）/RS485
|
|
通訊規約
|
Modbus
|
|
波特率
|
1200/2400/4800/9600/1 9200
|
|
校驗位
|
無
|
|
地址
|
1-254
|
