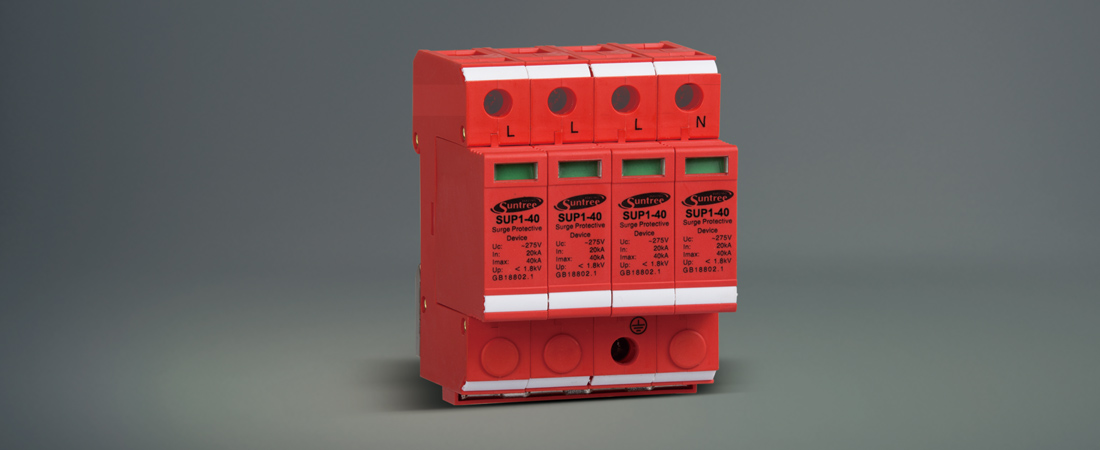

SUP1 系列電涌保護器為室內安裝電源型一端口的電壓限制型電涌保護器適用于交流50/60Hz，額定電壓230/480V 及以下的TT、IT、TN-S、TN-C、TN-C-S 等供電系統，適用于保護低壓電網及各類電器設備和控制系統，用于抑制瞬態過壓高于設備的耐受沖擊電壓，而泄放電涌能量，和對各種浪涌過電壓進行電壓限制從而保護系統電路和設備。
產品符合標準：GB/T 18802.1、IEC61643-31、UL1449 ed.2。

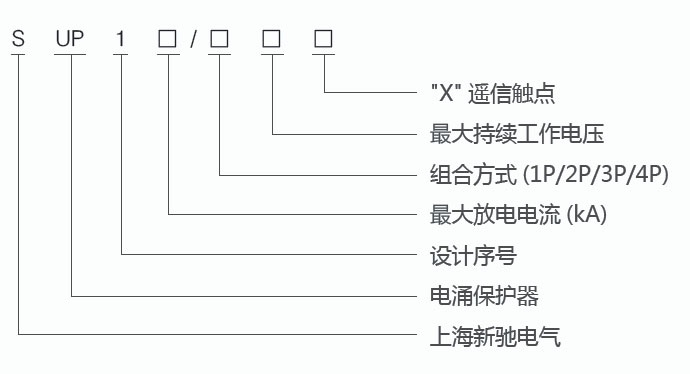

型號及含義
用途
失效脫離裝置：SPD 的模塊上設有失效脫離裝置，當保護器因過熱、擊穿失效時，失效脫離裝置能自動的將其從電網上脫離，
同時給出指示信號。保護器正常時標牌顯示綠色、失效脫離后標牌顯示紅色。
遙信觸點：SPD 可以制成帶有遙信觸點的產品，如果保護器的一個模塊或者多個模塊失效，觸點將閉合，送出故障信息。
分類
■ 按標稱放電電流分：5、10、20、30、40kA(8/20μs)；
■ 按最大持續工作電壓分：275V、385V、420V、440V、460V、480V；
■ 按級數可分為：1P、2P、1P+N、3P、3P+N、4P；
■ 按輔助功能分：a. 帶遠程信號輸出(可實現遠程報警功能) b.不帶遠程信號輸出。
工作條件和安裝條件
|
周圍空氣溫度
|
正常范圍：不高于+40℃，不低于-5℃、擴展范圍：不高于+80℃，不低于-40℃
|
|
海拔
|
安裝地點的海拔不超過2000m
|
|
濕度
|
室內溫度條件下30%~90%
|
|
污染等級
|
3 級
|
|
安裝條件
|
無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃( 包括導電塵埃)
|
