概述
GW5系列戶外隔離開關是電力系統最常用的設備之，主要作用是在設備或線路檢修時隔離高壓，以保證安全。它不能斷開負荷電流和短路電流，應與斷路器配合使用，在停電時先分?jǐn)嗦菲骱蠓指綦x開關．送電時先臺隔離開關后臺斷路器。

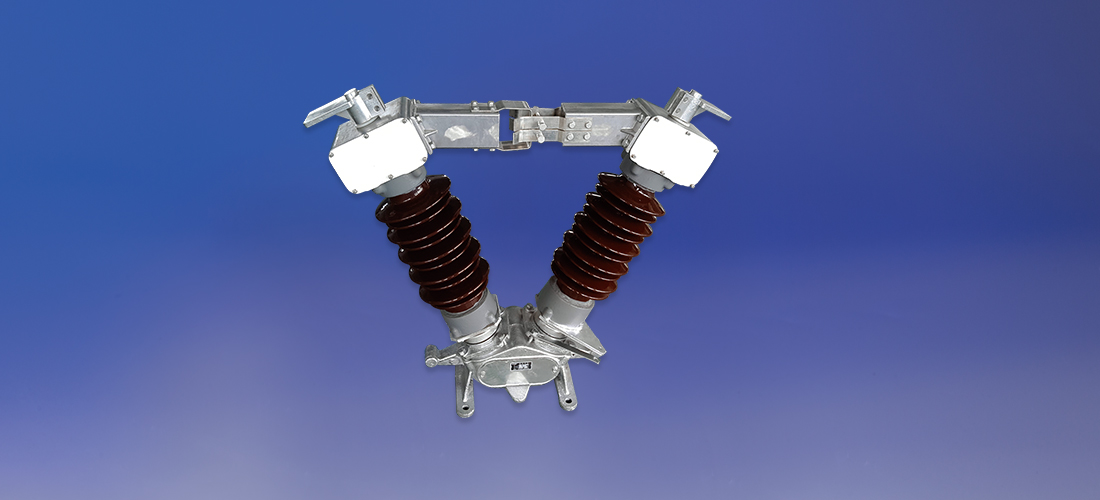

GW5系列戶外隔離開關屬雙柱vx型水平開啟式，各單級都由基座、支桂絕緣子、出線座及觸頭等部分組成，由成50°夾角的兩個支座，支柱絕緣子兩支柱絕緣瓷瓶相互夾角地安裝在基座兩端地軸承上，且與基座垂直。主導電部分分別安裝在兩支柱絕緣瓶上方，隨支柱絕緣瓶作約90。轉動。
型號含義
主要技術參數
|
項目
|
單位
|
數值
|
|
額定電壓
|
KV
|
40.5/72.5/126
|
|
額定絕緣水平
|
1min 工頻耐壓
|
對地 To earth
|
KV
|
95/140/230
|
|
斷口 To fracture
|
KV
|
115/160/245
|
|
沖擊耐壓
|
對地 To earth
|
KV
|
185/325/550
|
|
斷口 To fracture
|
KV
|
215/375/630
|
|
額定頻率
|
Hz
|
50
|
|
額定電流
|
A
|
630/1250/1600/2000
|
|
額定短時耐受電流
|
KA
|
20/31.5/40/40
|
|
額定短時關合耐受電流（峰值）
|
KA
|
50/80/100/100
|
|
額定短路持續時間 主刀/地刀
|
S
|
4/2
|
|
額定端子機械負荷
|
水平縱向負荷
|
N
|
750/1000
|
|
水平橫向負荷
|
N
|
500/750
|
|
垂直力
|
N
|
750/1000
|
|
配電距離
|
mm
|
1013/1256.1813/2248,3150/3906
|
|
機械壽命
|
次 times
|
200
|
|
人力操作機構
|
型號
|
|
CS17,CS17G
|
|
控制回路電壓
|
V
|
AC220,DC110,DC220
|
|
電動機躁動機構
|
電動機電壓
|
V
|
AC380,DC220,AC220
|
|
控制回路電壓
|
V
|
AC220,DC110,DC220
|
外形及安裝尺寸
| 額定電壓(kV) |
A |
A1 |
H |
E |
C |
D |
| 40.5 |
1200 |
1075 |
1070 |
1400 |
240 |
300 |
| 72.5 |
1600 |
1285 |
1295 |
2200 |
240 |
300 |
| 126 |
2000 |
1660 |
1695 |
3000 |
240 |
300 |
