概述

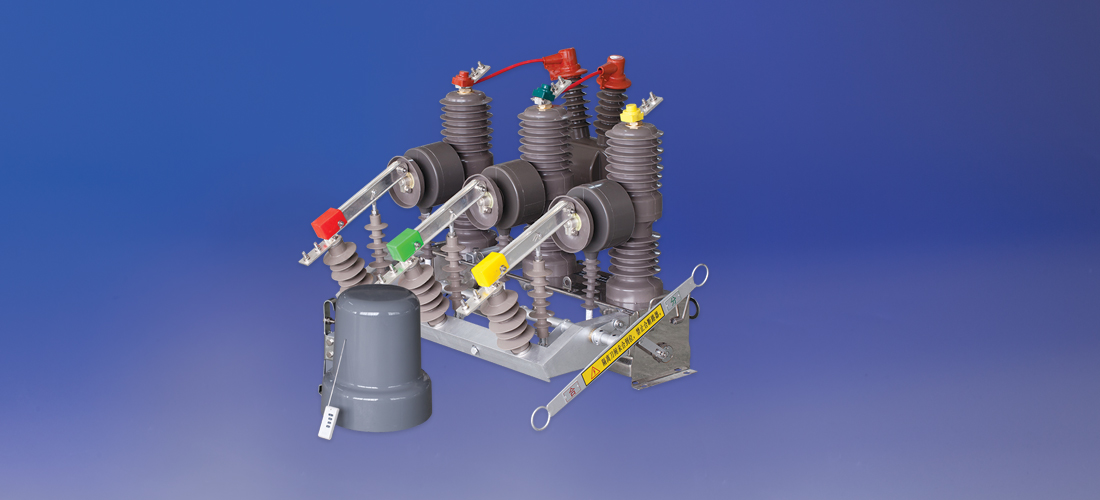

ZW32F-12 系列智能戶外高壓真空斷路器，是三相交流50Hz、12KV 的戶外高壓配電設備，用于開斷，關合電力系統中的負荷電流、過載電流和短路電流，更適用于頻繁操作的場所。
ZW32F-12G 系列智能戶外高壓真空斷路器采用CTB 彈簧儲能機構，結構緊湊，性能可靠，分合速度快，箱體完全密封，內部無凝露，機件無銹蝕，開關可靠性大大提高。
本斷路器可與控制器配套即成重合器，實現遙控、遙測、遙信、遙調“四遙”功能。

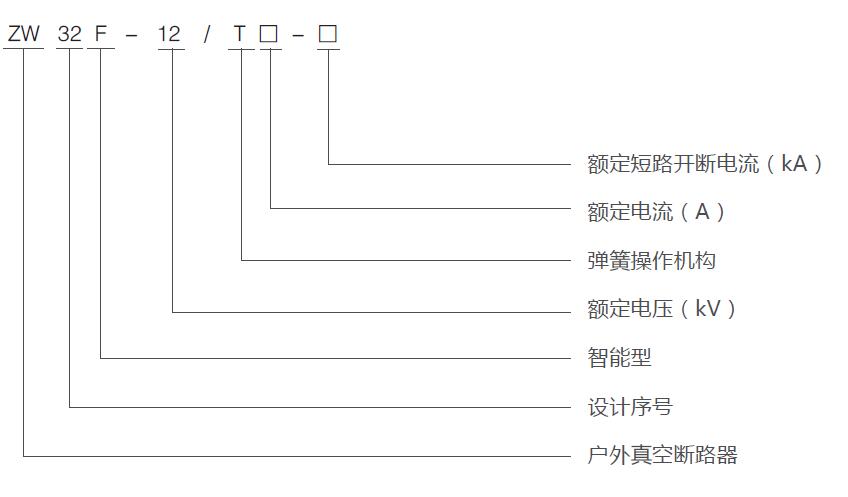

型號含義

主要技術參數

項目			單位	參數
額定電壓			kV	12
額定絕緣水平	1 min 工頻耐壓	干式	kV	對地、相間42；斷口48
		濕式		對地絕緣34
	額定雷電沖擊耐受電壓峰值			對地，相間；斷口85
額定頻率			Hz	50
額定電流			A	630
額定短路開斷電流			kA	12.5/16/20
額定短路關合電流（峰值）			kA	50
額定峰值耐受電流			kA	50
4S短時耐受電流4S			kA	50
額定操作順序				0-0.3s-C0-180s-0
分閘時間/合閘時間			ms	25~50/15~50
額定短路電流開斷次數			次times	30
機械壽命			次times	10000
控制回路及輔助回路1min 工頻耐壓			V	2000
額定操作電壓及輔助回路額定電壓			V	DC220/AC220
過電流脫扣器	額定電流		A	5
	脫扣電流準確度		%	±10

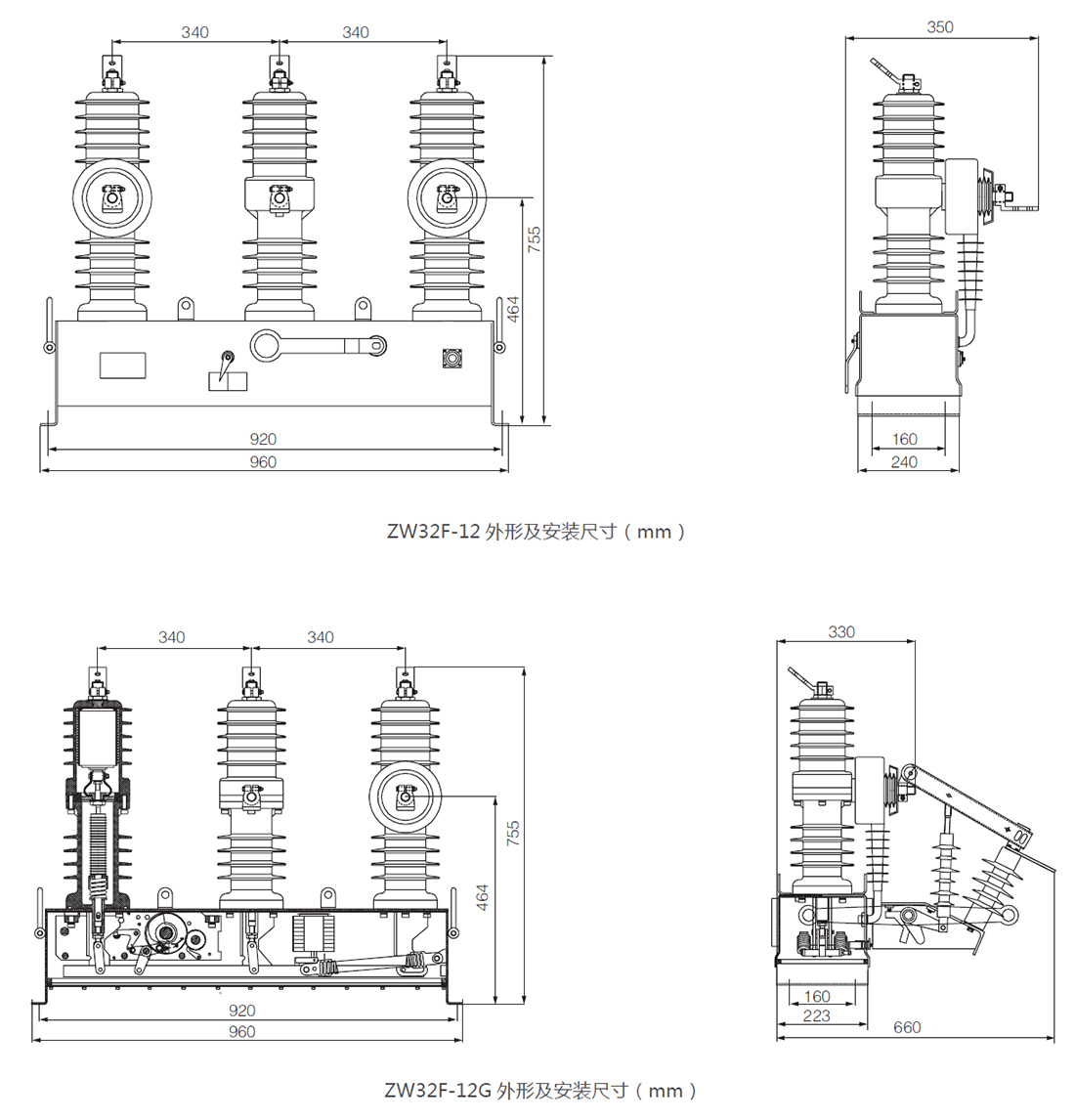

外形及安裝尺寸
