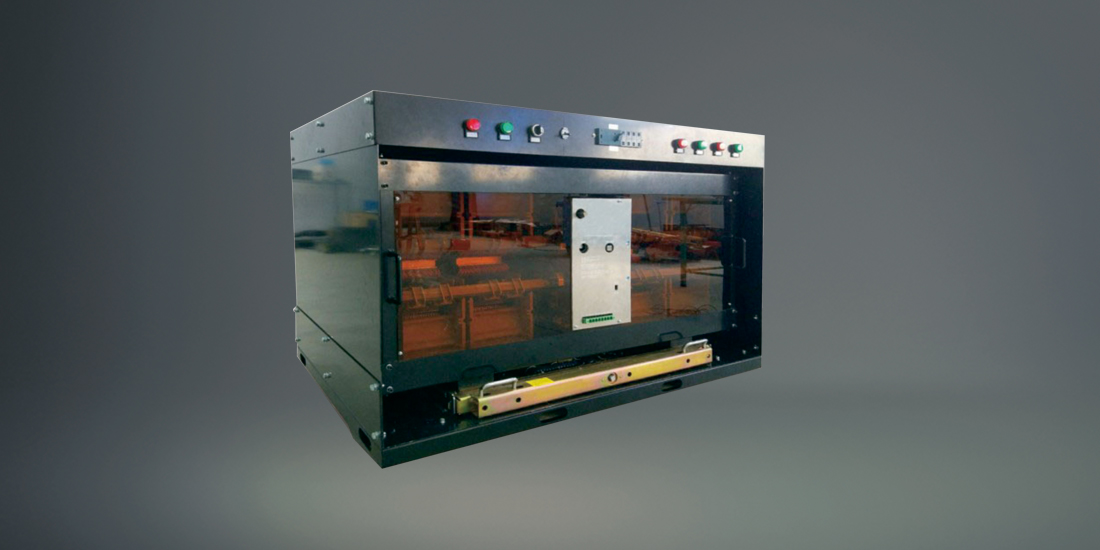

旁路是指因功能需要時，可以切換到另一條回路上而不致于影響負載的正常運行。旁路開關一般應用在數據中心機房、銀 行系統、機場、醫院等不可斷電場所。據此應用上海新馳電氣開發出抽出式旁路的ATS，可以在市電的供電狀態下，把旁 路開關合上，由旁路開關維持供電。通過抽出式機械裝置，將本體移動到測試位，或把主開關抽離主體框架，進行檢修或 更換，待主開關完成檢查后，重新再裝回主體框架內，并由主開關供電，旁路開關斷開，使生產過程中不斷實現檢修，保 證供電連續性。

型號含義

產品分類

■ 產品為分體式； 專業PC 級：專業一體化結構，電磁驅動，獨立滅弧系統；
■ 抽屜式結構：采用可抽出設計，本體維修、更換方便快捷；
■ 旁路結構：在本體外增加旁路開關，具有單旁路（常用電源旁路）和雙旁路（常用、備用電源旁路）兩個類型，本體需要維護時，將對應旁路開關投入后再抽出開關本體，同時又不會影響到下端負荷的正常工作；
■ 機電聯鎖：機械、電氣多重聯鎖，嚴謹?shù)倪壿嬓源_保操作的安全可靠，防止誤動作；
■ 延長導軌：延長導軌設計，擴展了本體的活動空間，使本體與框架的分離，對接更方便；
■ 隔離擋板; 雙旁路產品框架內設有絕緣隔板，本體抽出后隔板自動落下，將帶電部分與外界隔離，確?，F(xiàn)場人員操作安全；
■ 位置信號：本體、旁路位置信號指示與開關分合閘信號，準確顯示系統狀態。
■ ModBus 通訊規約，可實現雙電源切換的“遙控、遙測、遙信、遙調”功能。

技術參數

參數/型號	SQ5P-250A	SQ5P-800A	SQ5P-1600A	SQ5P-3200A	SQ5P-5000A
額定工作電流Ie（A）	63A、100A、125A 160A、200A、225A 250A	350A、400A 500A、630A、800A	1000A、1250A 1600A	2000A、2500A 3200A	4000A、5000A
額定絕緣電壓Ui（V）	AC 800V, 50Hz
額定工作電源Ue（V）	AC 400V, 50Hz
	AC 690V, 50Hz
電器級別	PC 級：能夠接通和承載，但不用于分?jǐn)喽搪冯娏?/td>
使用類別	AC-33A(AC400V),AC-33iA(AC690V)
極數	4P
額定接通與分?jǐn)嗄芰?/td>	10Ie, 1.05Ue, 50 次
操作性能	2.0Ie, 1.05Ue, 6000 次
額定限制短路電流Iq	200kA
額定沖擊耐受電流	8kV
控制電路	額定控制電源電壓Us: AC230V,50Hz， 正確的工作條件：80%Ue~110%Ue
輔助電路	A、B 電源均為2 常開；開關容量AC: 110V5A/AC230V/3A DC:200V0.2A
觸頭轉換時間	<50ms
轉換動作時間	<100ms
返回動作時間	<100ms
斷電時間	<50ms
