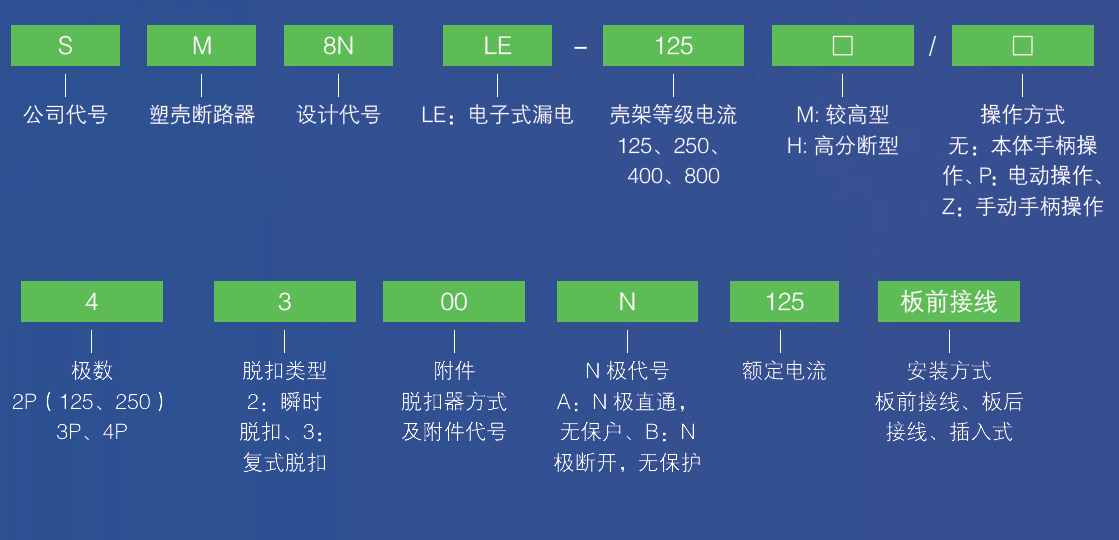

型號含義

技術參數

型號		SM8NLE-125			SM8NLE-250			SM8NLE-400		SM8NLE-800
殼架電流Inm(A)		125			250			400		800
額定電流ln(A)		16、20、25、32、40、 50、63、80、100、125			100、125、140、160、 180、200、225、250			225、250、315、350、400		400、500、630、700、800
分?jǐn)嗄芰?		L	M	H	L	M	H	M	H	M	H
極數		2	3	4	2	3	4
額定絕緣電壓Ui(V)		AC1000
額定工作電壓Ue(V)		230	415		230	415		415
額定沖擊耐受電壓Uimp		12
飛弧距離		50						100
極限短路分?jǐn)嗄芰cu（kA）		35	50	85	35	50	85	70	85	70	85
運行短路分?jǐn)嗄芰cs（kA）		18	35	50	18	35	50	50	62	50	65
額定剩余短路接通（分?jǐn)啵┠芰Γ╨cm）kA		25%Icu			25%Icu			25%Icu		25%Icu
額定剩余動作電流I △ n(mA)	非延時型	50/75/100/200/300/500/800/1000						300/500/800/1000
	延時型	300/500/800/1000
額定剩余不動作電流I △ n(mA)		1/2I △ n			1/2I △ n			1/2I △ n		1/2I △ n
操作性能（次）	通電	8000			8000			4000		2000
	不通電	15000			15000			10000		8000
剩余電流保護動作時間		I △ n			2I △ n			5I △ n		10I △ n
最大分?jǐn)鄷r(shí)間（S）	非延時型	0.3
	延時型	0.2/0.4/1

功能特點

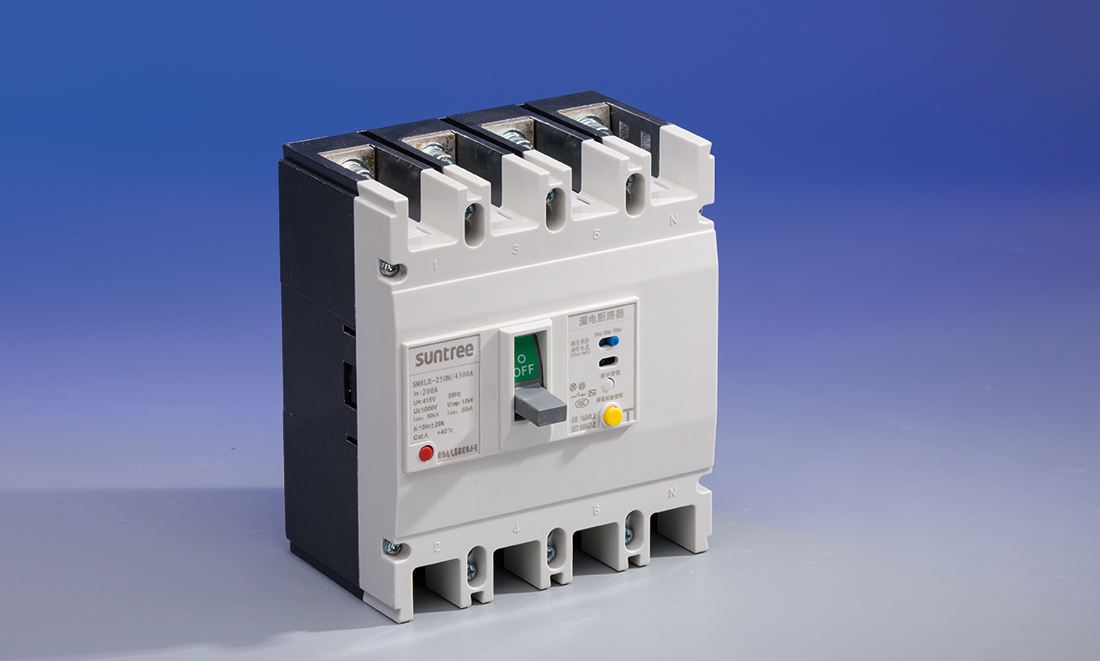

SM8NLE 系列漏電斷路器( 以下簡稱漏電斷路器) 是本公司綜合采用國際先進技術設計、開發的新型漏電斷路器之一。適用于交流50Hz/60Hz，額定電壓至400V，額定電流16A 至800A 的電路中。
其主要功能是對有致命危險的人身觸電提供間接接觸保護，額定剩余動作電流不超過0.03A 的漏電斷路器在其他保護措施失效時，也可作為直接接觸的補充保護，但不能作為唯一的直接接觸保護。同時還可用來防止由于接觸故障電流而引起的電氣火災。并可用來保護線路的過載、短路，亦可作為線路的不頻繁操作使用。
該漏電斷路器具有體積小、分?jǐn)喔?、飛弧距離短，剩余動作電流多檔可調，動作時間可調節等特點。同時可帶報警觸頭、分勵脫扣、欠電壓脫扣器、輔助觸頭、旋轉手柄操作機構、電動操作機構等附件，并可采用板前、板后和插入式等多種接線方式，是用戶使用的理想產品。
SM8NLE 系列漏電斷路器可垂直安裝，亦可水平安裝，本產品符合GB/T14048.2、IEC6047-2 標準，產品獲得CCC 認證。

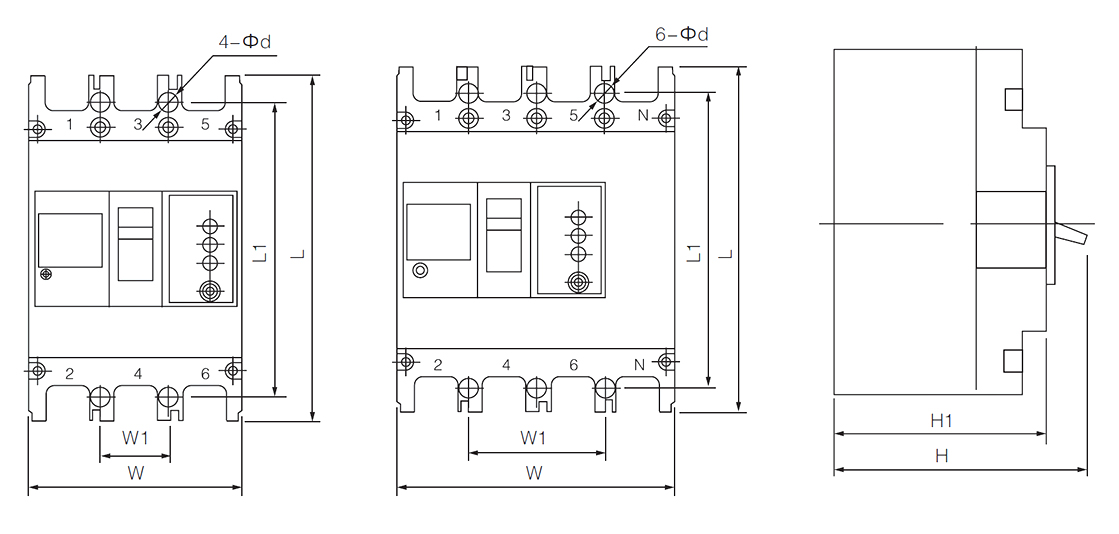

外形及安裝尺寸（單位mm）

型號	極數	外形尺寸				安裝尺寸
		L	W	H	H1	L1	W1	φd
SM8NLE-125	2	150	62	110	75	129	-	4.5
SM8NLE-125L	3	150	92	94	75	129	30	4.5
	4	150	122	94	75	129	60	4.5
SM8NLE-250M	3	150	92	110	92	129	30	4.5
	4	150	122	110	92	129	60	4.5
SM8NLE-250	2	165	75	108	90	126	-	4.5
SM8NLE-250L	3	165	107	94	75	126	35	4.5
	4	165	142	94	75	126	70	4.5
SM8NLE-250M	3	165	107	110	90	126	35	4.5
	4	165	142	110	90	126	70	4.5
SM8NLE-400	3	257	146	146	106	194	44	7
	4	257	146	146	106	194	94	7
SM8NLE-800(630)	3	280	150	155	116	243	70	7
	4	280	198	155	116	243	140	7

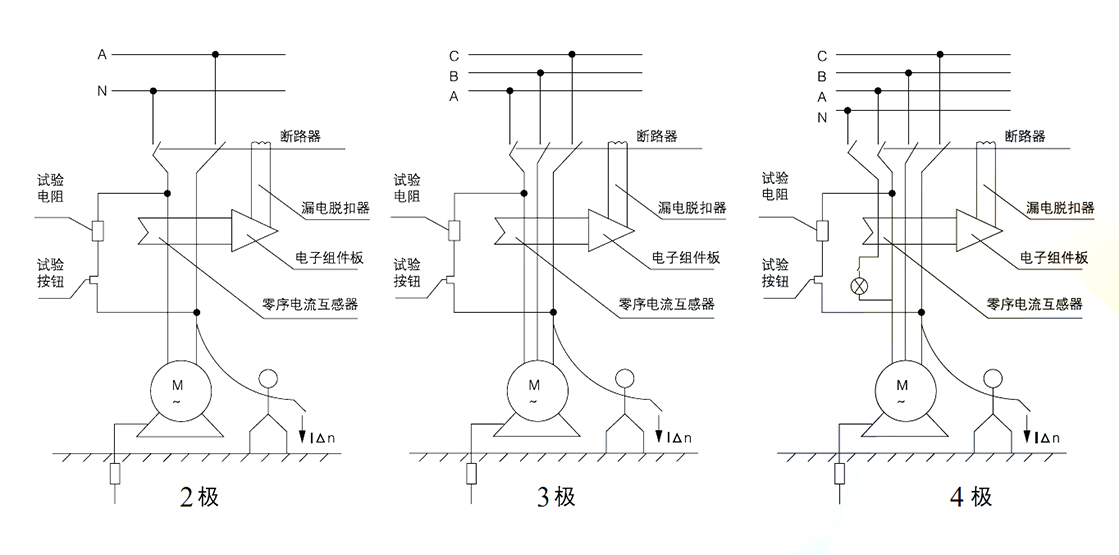

工作原理圖
