型號含義

技術參數

殼架等級	SCB8ZY-80
額定工作電流	32A、40A、50A、63A、80A
額定絕緣電壓	500V
額定沖擊耐受電壓	6kV
額定頻率	50Hz/60Hz
極數	2P( 帶兩個保護極)、4P( 帶四個保護極)
瞬時脫扣類型	C
額定短路能力lcn	6kA
運行短路能力lcs	6kA
機械壽命	20000
電氣壽命	8000
工作范圍	（65%~120%）Un
控制方式	遠程全自動控制方式
控制信號	電壓AC220V 50Hz
上電延時時間	t ≥ 4s 或t ≥ 7s
自動合閘時間	t ≤ 3s
工作溫度	-40℃ ~+70℃
相對濕度	+20℃不應高于95%；+40℃不應高于50%
信號連接導線截面積	0.75mm2
信號連接導線長度	300mm（如需其他長度可特殊供貨），兩端帶有壓接好的接線頭
柵格距離	45mm
符合標準	IEC60898-1，GB10963.1
認證	CCC CQC

功能特點

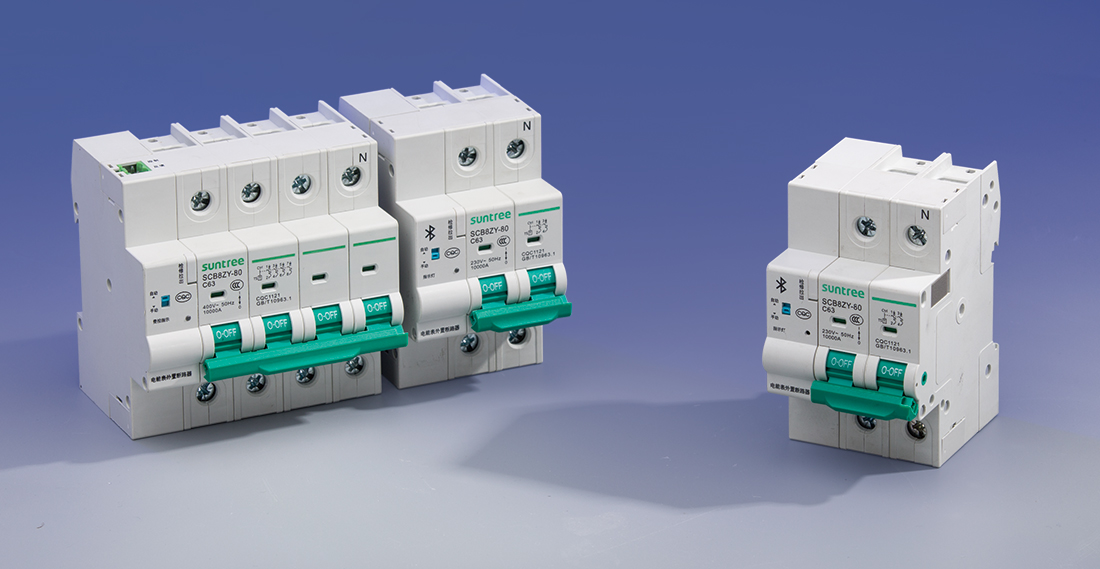

SCB8ZY-80 電能表外置斷路器，適用于交流50Hz/60Hz，額定電壓AC230V 2P、4P AC400V, 額定電流至80A。該斷路器具備短路、過載保護，配置具有微處理器的內軸傳動電機，通過對費控電能表控制信號的檢測進行自動控制斷路器的分合閘，與費控電能表配套使用實現欠費分閘，有費合閘的自動控制。
本產品符合國家電網及南方電網公司《電能表外置斷路器技術規范》以及CQC1121-2016《電能表外置斷路器技術規范》。同時符合GB/T10963.1 家用及類似場所用過電流保護斷路器第1 部分：用于交流的斷路器。
本產品符合 GB/T10963.1、CQC1121-2016 標準，產品獲得CCC 認證，通過國網電科院全性能檢測。

外形及安裝尺寸（單位mm）
