高效發電

■ 全新SiC-Mosfest-SIC-SBD設計，54K超高工作效率，重量減輕30%，體積減小20%
■ 三相矢量SVPWM控制方式，轉換效率更高，控制更穩定
■ 寬直流電壓輸入范圍，最大轉化效率達97.8%
■ 支持1.1倍過載，高輻照時提升發電量10%

智能管理

■ 支持USB口通信和U盤升級雙模式
■ 支持RS485、WIFI、GPRS通信方式
■ 支持朗拓全新一代智能管理，維護監控平臺，讓你的使用高枕無憂

安全可靠

■ 工業化外觀造型設計
■ 堅持一線品牌元器件，確保產品穩定高效
■ 體積更小，重量更輕，安裝更方便

電網友好

■ 支持電網調度指令
■ 有功功率連續可調

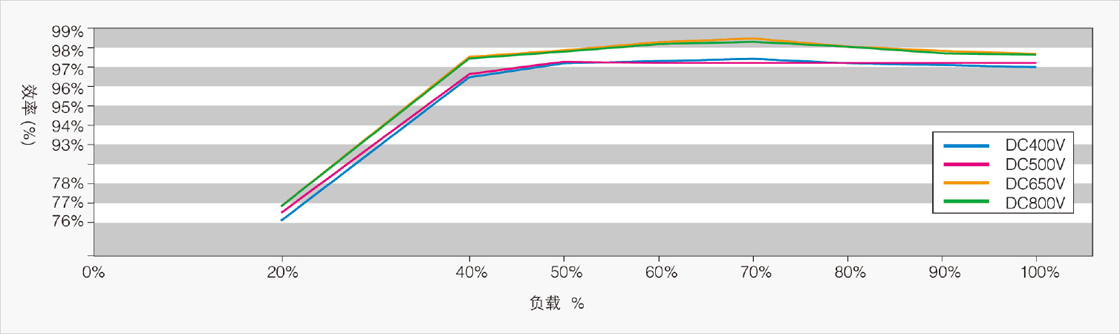

效率曲線

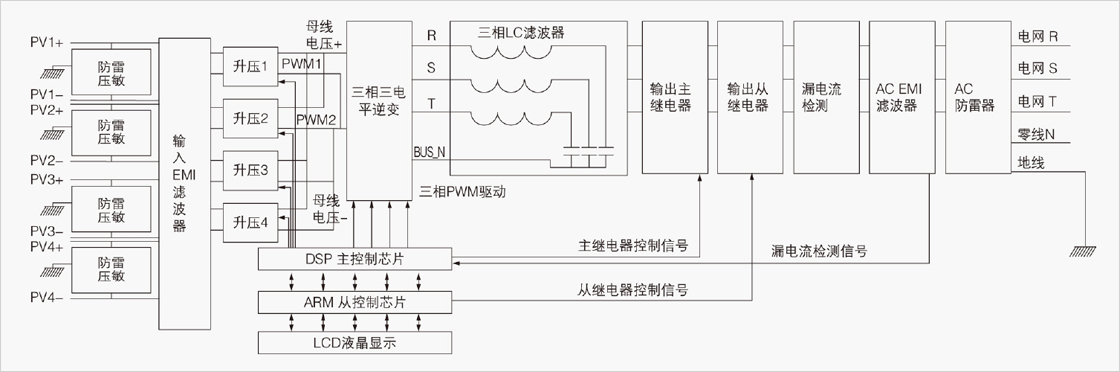

電路原理圖

型號	LT 40000HD-M	LT 50000HD	LT 60000HD	LT 70000HD
直流輸入?yún)?shù)
最大輸入功率	46000W	58000W	68000W	73000W
最大直流電壓	1000V	1000V	1000V	1000V
額定直流電壓	580Vdc	580Vdc	700Vdc	700Vdc
MPPT 工作電壓范圍	250-820V	250-820V	250-820V	250-850V
輸入路數	A/B/C/D：3	A/B/C/D：3	A/B/C/D：3	A/B/C/D：3
MPPT跟蹤路數	4	4	4	4
最大輸入電流	36A/36A/36A/36A	36A/36A/36A/36A	36A/36A/36A/36A	36A/36A/36A/36A
直流連接類型	MC4端子	MC4端子	MC4端子	MC4端子
交流輸出參數
最大輸出視在功率	40000VA	50000VA	60000VA	70000VA
最大交流輸出功率	44000W	55000W	63000W	70000W
額定電網電壓	3/N/PE：220/380V 3/N/PE：230/400V 3/N/PE：240/415V	3/N/PE：220/380V 3/N/PE：230/400V 3/N/PE：240/415V	3/PE：227×3/480V+PE	3/PE：227×3/480V+PE
電網電壓范圍每相	184V-276V	184V-276V	184V-276V	184V-276V
額定電網頻率	50Hz/60Hz	50Hz/60Hz	50Hz/60Hz	50Hz/60Hz
電網頻率范圍	45-55Hz/55-65Hz	45-55Hz/55-65Hz	45-55Hz/55-65Hz	45-55Hz/55-65Hz
最大輸出電流	70A 每相	80A 每相	90A 每相	90A 每相
功率因數（cos∮）	0.8超前 ...1...0.8滯后	0.8超前 ...1...0.8滯后	0.8超前 ...1...0.8滯后	0.8超前 ...1...0.8滯后
電流諧波失真（THDI）	< 3%(額定輸出功率)	< 3%(額定輸出功率)	< 3%(額定輸出功率)	< 3%(額定輸出功率)
交流輸出端子連接類型	端子臺	端子臺	端子臺	端子臺
效率
最大效率	99.0%	99.0%	99.0%	99.0%
歐洲效率	98.6%	98.6%	98.6%	98.6%
MPPT效率	99.8%	99.8%	99.8%	99.8%
保護數據
殘余電流保護	集成	集成	集成	集成
孤島保護	集成	集成	集成	集成
直流開關	集成（可選）	集成（可選）	集成（可選）	集成（可選）
輸出過流保護	集成	集成	集成	集成
絕緣阻抗檢測	集成	集成	集成	集成
一般參數
尺寸（W×H×D）	580×760×265mm	530×760×265mm	530×760×265mm	580×760×265mm
重量	50KG	55KG	55KG	55KG
安裝方式	壁持懸掛固定	壁持懸掛固定	壁持懸掛固定	壁持懸掛固定
運行溫度范圍	-25℃~ +60℃	-25℃~ +60℃	-25℃~ +60℃	-25℃~ +60℃
最高海拔	2000m	2000m	2000m	2000m
相對濕度	0~98%無凝霜	0~98%無凝霜	0~98%無凝霜	0~98%無凝霜
噪音	≤ 55dB(A)	≤ 55dB(A)	≤ 55dB(A)	≤ 55dB(A)
夜間損耗	0W	0W	0W	0W
拓撲結構	T 型三電平/無變壓器	T 型三電平/無變壓器	T 型三電平/無變壓器	T 型三電平/無變壓器
冷卻方式	強制冷卻	強制冷卻	強制冷卻	強制冷卻
防護等級	65	65	65	65
通訊接口	USB/WIFI/RS-485	USB/WIFI/RS-485	USB/WIFI/RS-485	USB/WIFI/RS-485
特征
直流連接器	MC4	MC4	MC4	MC4
交流連接器	C16/5	C16/5	C16/5	C16/5
顯示界面	LCD	LCD	LCD	LCD
通信方式:USB/Wi-Fi/GPRS/RS485	有/可選/可選/有	有/可選/可選/有	有/可選/可選/有	有/可選/可選/有
質保：5年/10年	是/可選	是/可選	是/可選	是/可選
認證標準
CE,VDE 0126-1-1,IEC 62109,G83-2,G59-3,AS4777,AS/NZS 3100,VDE-AR-N4105,EN50438,EN62116,CQC,MEA,PEA,IEC61683
