適用范圍

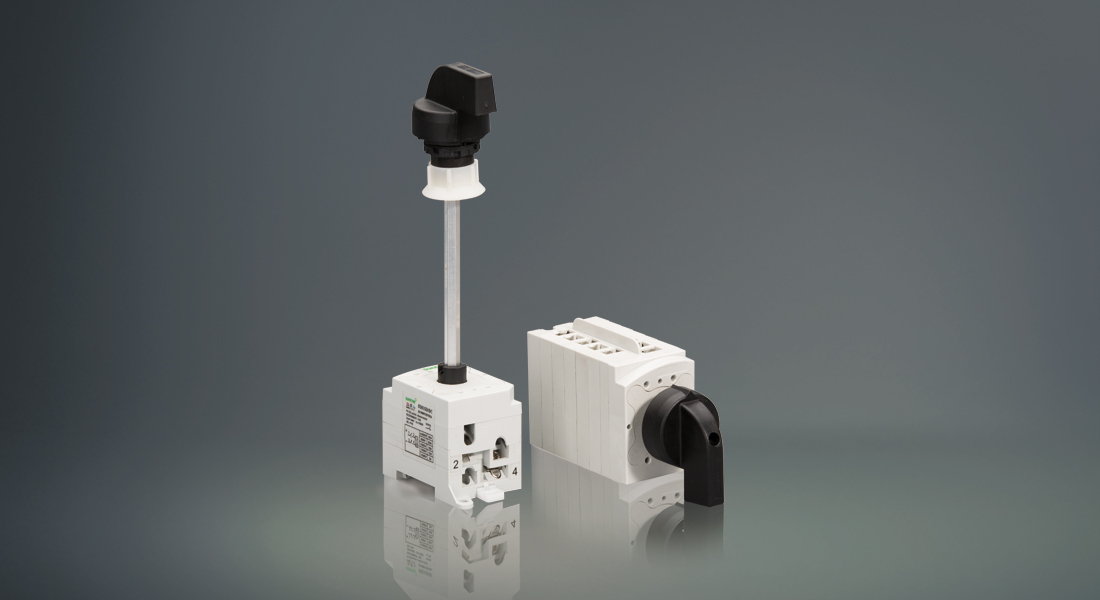

SDS15 系列直流隔離開關適用于額定絕緣\ 工作電壓DC1500V 及以下的, 光伏發電、風能發電、逆變器、直流機柜、直流電力設備、光伏水泵等，配電和控制回路中、亦可作為線路不頻繁接通斷開操作用。
型號及含義
產品在直流、交流電路、設備中, 能起到接通斷開作用
基本參數
● 符合國標：GB/T 14048.1/3 國際：/IEC/EN60947-3
● 額定極數:2P、3P、4P、6P、8P、9P；
● 額定電壓：2P、3P、4P、6P、8P、9P Ue=DC1500V、 Ue=AC690V、；
● 額定絕緣電壓：Ui=DC1500V Ui=AC690V
● 額定電流：In=16A、In=25A、In=32A；
● 額定工作電流：Ie=6A.....Ie=63A；
● 額定沖擊耐受電壓：Uimp=8kV；
● 額定短時耐受電流 (1s):Icw=1.4kA
● 額定短路接通能力:Icm=1.5kA；
● 額定限制短路電流Icc=5.0kA；
● 機械壽命:10000 次
● 過電壓類別：III
● 使用類別 Utilization Category：DC-PV2 (DC-21B)
● 防護等級：開關20
● 面板安裝孔位置、外置安裝66
外形尺寸
