適用范圍
SUP4 系列C 級電涌保護器適用于光伏發電系統，當系統因雷擊或其他原因出現電涌過電壓時，保護器立即在納秒級時間內迅速導通，將電涌過電壓引入大地，從而保護點網上的用電設備。
SUP4 系列為插拔式結構，模塊失效后可快速更換；防雷模塊失效后，指示窗口顏色由綠色轉為紅色，同時發送報警信號至連接在產品遙信端子上的遠程報警設備。

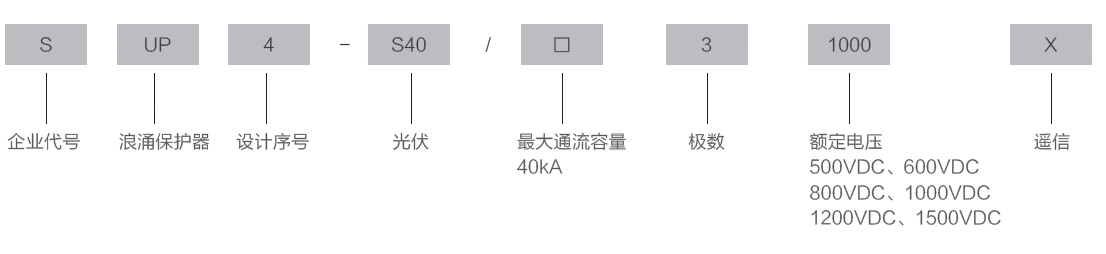

型號及含義
使用環境
● 周?chē)諝鉁囟日７秶桓哂?40℃，不低于-25 攝氏度，相對濕度不大于95%；
● 安裝地點的海撥高度不超過2000 米；
● 污染等級3 級；
● 無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃（包括導電塵埃）；
電氣技術參數
|
名稱
|
SUP4H-S40
|
SUP4H1-S40 |
SUP4H-S40 |
SUP4-S40 |
|
最大持續運行電壓(Uc)
|
500VDC
|
600VDC
|
800VDC
|
1000VDC
|
1200VDC
|
1500VDC
|
|
最大放電電流(Imax)(8/20μs)
|
20KA、40KA、60KA
|
|
保護水平(In)Up
|
≤2.8kV
|
≤2.8kV
|
≤3.0kV
|
≤3.6kV
|
≤4.0kV
|
≤5.0kV
|
|
工作溫度
|
-40℃~+70℃
|
|
相對濕度
|
≤95%(25℃)
|
|
安裝方式
|
35mm標準導軌
|
|
窗口指示
|
正常時：綠色；失效時：紅色
|
|
防護等級
|
20
|
|
極數
|
1P、2P、3P
|
|
漏電0.75u ImA(uA)
|
≤20
|
尺寸
