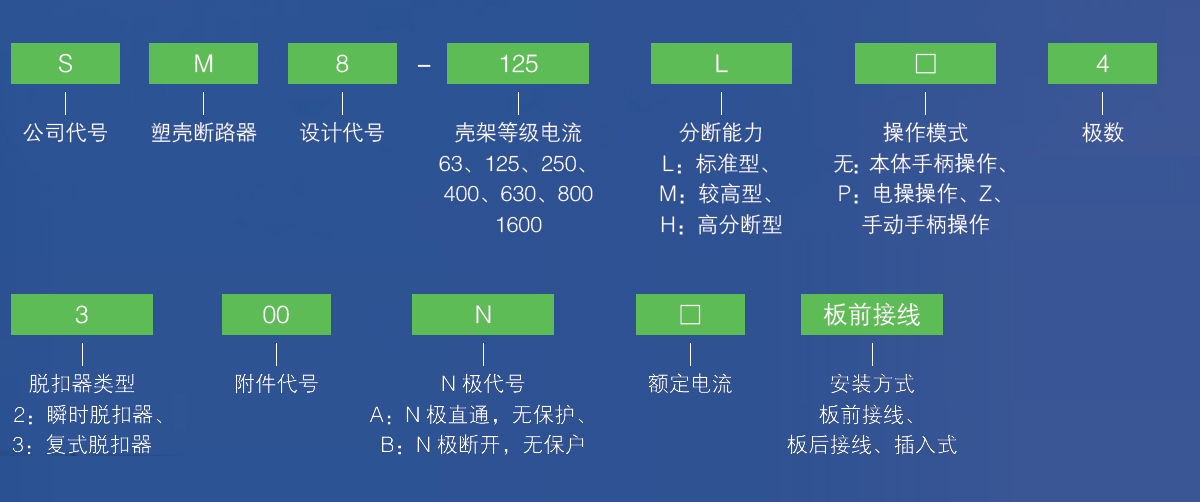

型號含義

技術參數

型號			SM8-63	SM8-125		SM8-250
殼架等級最大的額定電流（A）			63	125		250
額定電流（lnA）			10、16、20、25、32、40、50、63	16、20、25、32、40、50、63、80、100、125		100、125、160、180、200、225、250
極數			3、4	2	3、4	2	3、4
額定絕緣電壓（Ui）			AC800V	AC1000V		AC1000V
額定工作電壓（Ue）			AC400V	AC415V/500/690V
額定沖擊耐受電壓（Uimp）			8000V
飛弧距離			≤ 50
極限短路 分斷能力 lcu(kA)	400V (415V)	L	35	36		36
		M	50	55		55
		H	-	85		85
	690V		-	20		20
運行短路 分斷能力 lcs(kA)	400V (415V)	L	22	27		27
		M	35	42		42
		H	-	63		63
	690V		-	10		10
操作性能次	通電		3000
	不通電		15000

型號			SM8-400		SM8-630		SM8-800		SM8-1600
殼架等級最大的額定電流（A）			400		630		800		1600
額定電流（lnA）			225、250、315、350、400		400、500、630		630、700、800		1000、1250、1600
極數			3	4	3	4	2	4	3	4
額定絕緣電壓（Ui）			AC1000V		AC1000V		AC1000V		AC800V
額定工作電壓（Ue）			AC415V/500/690V						AC400V
額定沖擊耐受電壓（Uimp）			8000V
飛弧距離			≤ 50
極限短路 分斷能力 lcu(kA)	400V (415V)	L	50		50		100		85
		M	85		75
		H	100		100
	690V		20		30		30		-
運行短路 分斷能力 lcs(kA)	400V (415V)	L	35		35		75		50
		M	65		50
		H	75		70
	690V		15		20		20		-
操作性能次	通電		2000				1000		500
	不通電		10000				7000		3000

功能特點

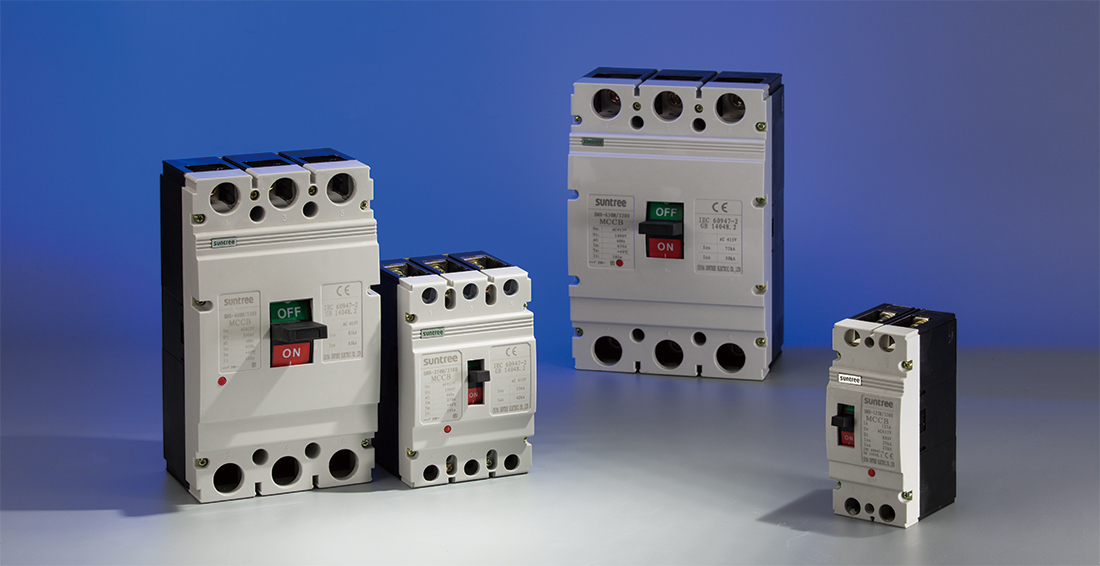

SM8 系列塑料外殼式斷路器，是本公司綜合采用國際先進技術設計開發的新型斷路器之一。
該斷路器額定絕緣電壓至1000V(63 型為800)，適用于交流50Hz/60Hz，額定工作電壓至AC690V 以下，額定工作電流至800A 的配電線路中，用來分配電能和保護線路及電源設備免受過載、短路、欠電壓等故障的損壞。同時也能作為電動機的不頻繁起動及過載、短路、欠電壓保護。
該斷路器具有體積小、分斷高、飛弧短( 或無飛弧) 等特點，可垂直安裝亦可水平安裝，具有隔離功能。
斷路器可帶報警觸頭、分勵脫扣、欠電壓脫扣器、輔助觸頭、旋轉手柄操作機構、電動操作機構等附件，并可采用板前、板后和插入式等多種接線方式
本產品符合GB/T14048.2、IEC6047-2 標準，產品獲得CCC 認證。

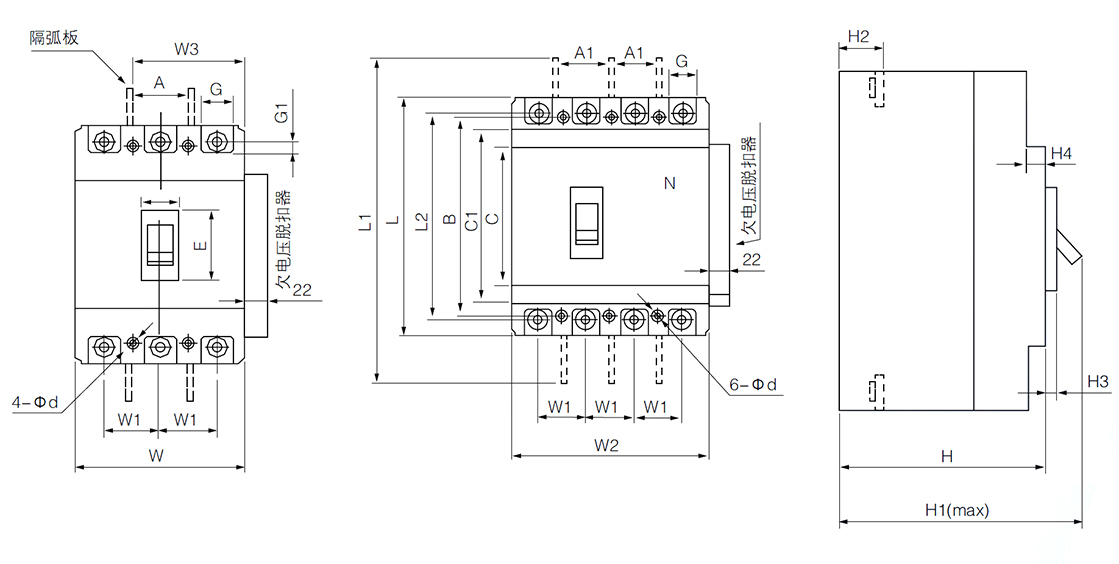

SM8-63、125、250 外形及安裝尺寸（單位mm）

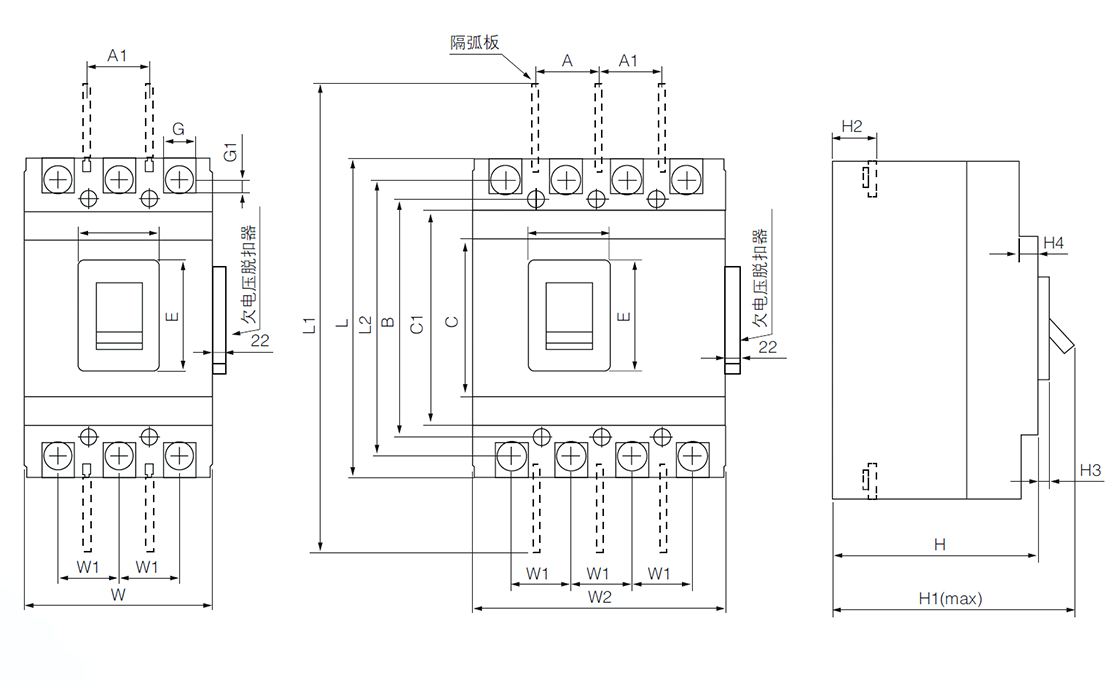

SM8-400、630、800 外形及安裝尺寸（單位mm）

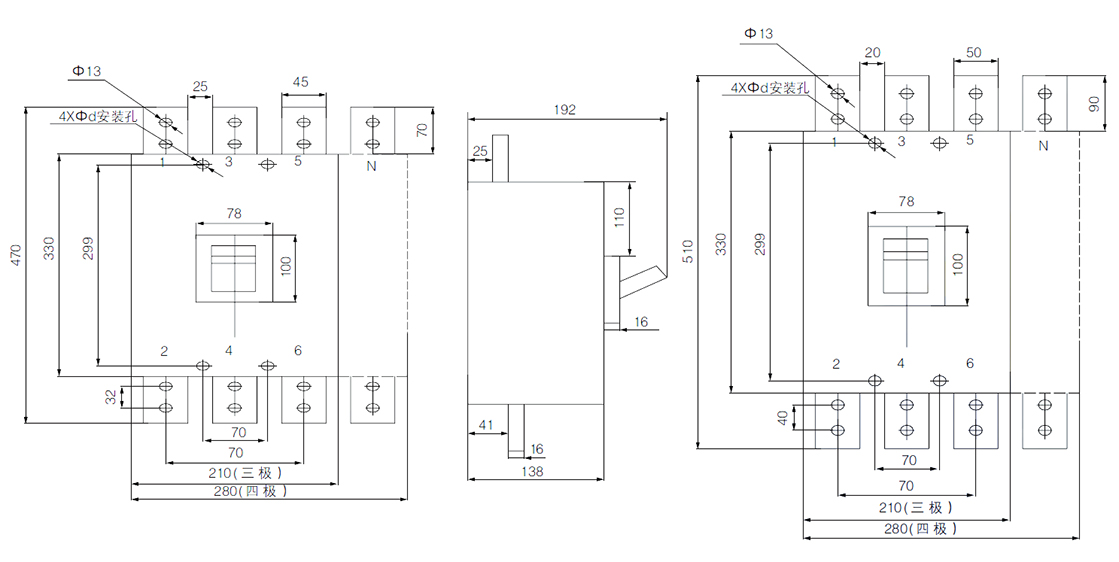

SM8-1250、1600 外形及安裝尺寸（單位mm）

外形及安裝尺寸（單位mm）

尺寸類別	尺寸代號	型號
		SM8-63L	SM8-63M	SM8-125L	SM8-125L	SM8-250L	SM8-250M、H	SM8-400	SM8-630	SM8-800
外形尺寸	C	60	60	60	60	61	61	128	134	154
	C1	85	85	88	88	102	102	173	184	205
	E	-	-	-	-	-	-	-	-	106
	F	-	-	-	-	-	-	-	-	66
	G	14.5	14.5	17.5	17.5	23	23	33	44	45
	G1	7	7	9	9	12	12	12.5	15	10
	H	72	80	68.5	85	87	104	108	110	110
	H1	89	97	86	104	108	127	153	158.5	158.5
	H2	18	28	24	24	22	22	39	43	35
	H3	4	4	5	5	6	6	7	7	5
	H4	7	7	5	5	5	5	9	9	12.5
	L	135	135	150	150	165	165	257	270	280
	L1	235	235	250	250	295	295	468	470	490
	L2	117	117	132	132	144	144	224	234	243
	W	76	76	91.5	91.5	105	105	150	182	210
	W1	25	25	30	30	35	35	45	58	70
	W2	103	103	120	120	142	142	198	240	280
	W3	-	-	65	65	74	74	-	-	-
安裝尺寸	A	25	25	30	30	35	35	44	58	70
	B	117	117	129	129	126	126	195	200	243
	Φd	3.5	3.5	4.5	4.5	4.5	4.5	7	7	7

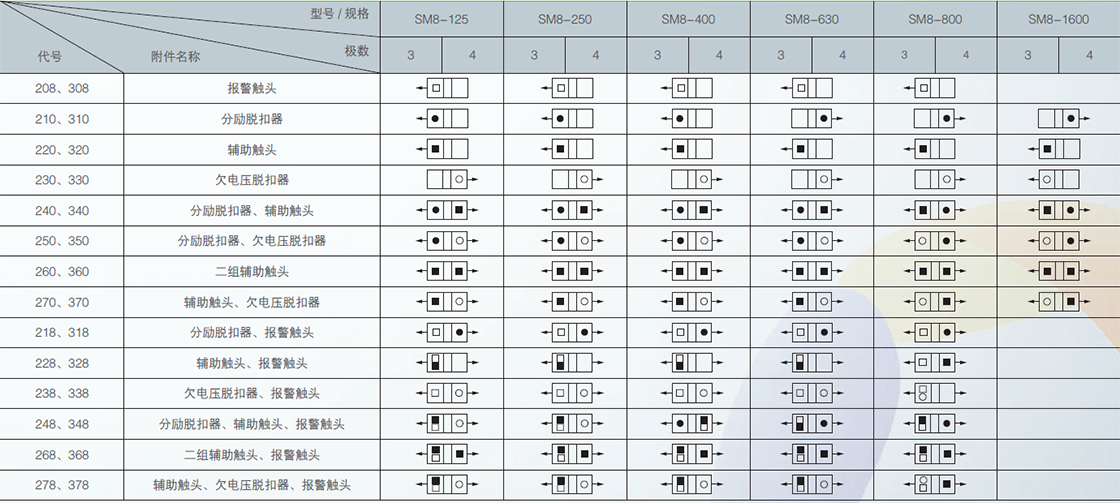

塑殼脫扣器方式及內部附件

注:1.200 : 表示僅有電磁脫扣器的斷路器；300 : 表示帶有熱動- 電磁脫扣器的斷路器
2. 對SM8-125、250 二級產品只有210、310、220、320、230、330;
3. 對SM8-125、250 及 四級斷路器, N 極為A 型和D 型時無240、340、 260、 360、 268、 368 ;
4. 對SM8-400、SM8 -630 及SM8-800 其中248、348、278、378 規格中輔助觸頭為一對觸頭( 即一常開、一常閉)； 268、368 規格中的輔助觸頭為三對觸頭( 即三常開、三常閉)；其中規格輔助觸頭數量按P40 表中配置。
5. 對SM8-63、SM8-125、SM8-250 其中220、 320、 240、 340、 270、 370 規格中輔助觸頭可供二對觸頭( 即二常開、二常閉) , 260、 360 可供三對對觸頭( 即三常開、三常閉) , 但訂貨時需注明。
