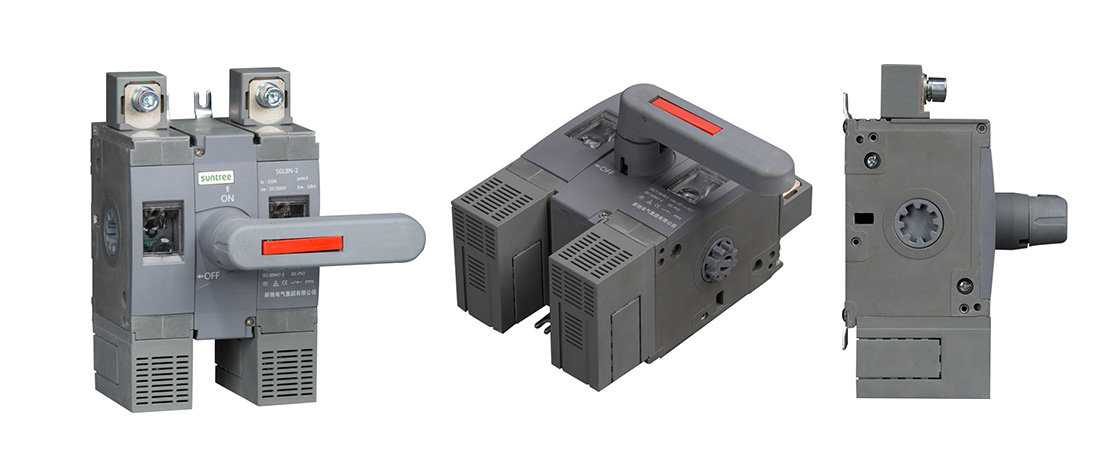

● 獨有的新馳特色外形
● 雙夾式動觸頭結構設計，溫升更穩定
● 每極獨立的滅弧室，旋轉雙端口
● 新型的排 氣體設計，電弧出氣更順暢
● 采用滅弧室加磁吹的方式
● 接線方便，標配接線端
● 滅弧能力高，燃弧時間短
● 可帶隔弧板、端子罩
● 靜觸頭引弧設計，更有利于電弧進入滅弧室
適用范圍
隨著太陽能行業的發展，大型裝機容量的太陽能光伏發電廠也在迅猛的發展。人們對裝備在大型太陽能光伏發電廠中的控制和保護電器的性能也提出了越來越高的要求。特別是對逆變器的保護和隔離, 這就對低壓元器件提出了新的要求。為此，我司研發出了新一代SGL8N-2 系列光伏專用直流隔離開關。
SGL8N-2 隔離開關適用于直流電力系統，主要安裝在低壓配電電路中，做主電路的不頻繁接通和斷開，并起隔離分?jǐn)嗑€路的作用，適用于儲能、電力、建筑等行業，使用在額定電壓DC1500V，額定電流32A~320A 的直流電網電路中。

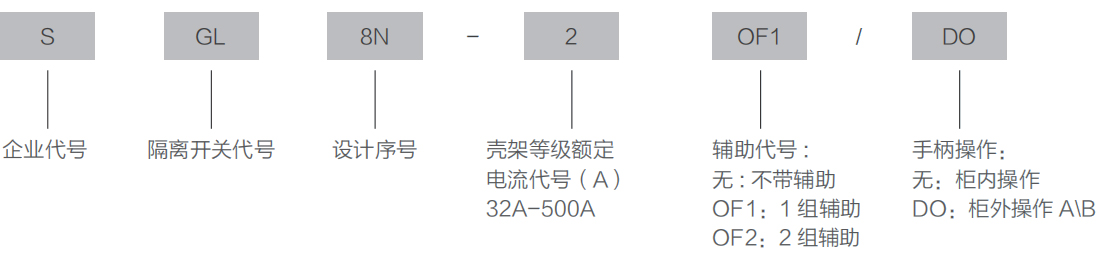

型號及含義
使用環境
● 安裝地點的海拔不超過2000m；
● 周圍介質溫度不高于+55℃和不低于-5℃，且24 小時時的平均值不超過35℃ ( 特殊訂貨除外)；
● 安裝地點的相對空氣濕度在最高溫度為+55℃時不超過50％在較低溫度下可以有較高的相對濕，例如20~C~ 十達90％。對由于溫度變化偶爾產生的凝露應采取特殊的措施；
● 濕熱帶型斷路器空氣相對濕度在+25℃時不超過95％：
● 污染等級為3 級；
● 主電路的安裝類別為Ⅲ類，不接至主電路的輔助電路和控制電路安裝類別為Ⅱ類；
● 濕熱帶斷路器能耐受濕熱、鹽霧、霉的影響；
● 應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞的地方；
● 在沒有雨雪侵襲的地方；
電氣技術參數
|
額定電壓 V
|
DC 1000V
|
DC 1250V
|
DC 1500V
|
|
極數
|
1P 2P 3P 4P 6P
|
|
使用類別
|
見下表
|
|
殼架電流
|
320A
|
|
額定絕緣電壓 V
|
1600V
|
|
額定工作電流 A
|
32~500A
|
|
額定沖擊耐受電壓 kV
|
12
|
|
短時耐受電流 kA
|
8/1s
|
|
額定短路接通能力 kA
|
15
|
|
機械壽命
|
10000
|
|
電氣壽命
|
1000
|
|
接線方式
|
電纜壓接端子或銅排接線方式
|
|
最大導線截面mm2
|
150（2根）
|
|
端子擰緊力矩Nm
|
10
|
|
安裝方式
|
螺釘安裝、柜門安裝
|
|
符合標準
|
IEC 60947-3 GB/T14048.3
|
|
防護等級
|
20
|
|
使用溫度
|
-40~+70℃（60℃不降載）
|
|
存儲溫度
|
-50~+70℃
|
|
海拔
|
≤ 2000m
|
|
污染等級
|
3
|
|
認證
|
CCC、TUV、CB、CE
、ROHS
|
使用類別
|
PV-1(750V)
|
|
規格
|
1P
|
2P
|
3P
|
接線方式
|
|
32~100A
|
100A
|
100A
|
100A
|
1s,2s,3s
|
|
125~250A
|
250A
|
250A
|
250A
|
1s,2s,3s
|
|
320A
|
320A
|
320A
|
320A
|
1s,2s,3s
|
|
PV-1(1000V/1500V)
|
|
規格
|
2P
|
4P
|
6P
|
接線方式
|
|
32~100A
|
100A
|
100A
|
100A
|
2a,2b,4a,4b,6a,6b
|
|
125~250A
|
250A
|
250A
|
250A
|
2a,2b,4a,4b,6a,6b
|
|
320A
|
320A
|
320A
|
320A
|
2a,2b,4a,4b,6a,6b
|
|
400A
|
400A
|
400A
|
400A
|
4c,4d
|
|
500A
|
500A
|
500A
|
500A
|
4c,4d
|
|
PV-2(1000V/1250V/1500V)
|
|
規格
|
2P
|
4P
|
6P
|
接線方式
|
|
32~100A
|
100A
|
100A
|
100A
|
2a,2b,4a,4b,6a,6b
|
|
125~250A
|
250A
|
250A
|
250A
|
2a,2b,4a,4b,6a,6b
|
|
PV-2(1500V)
|
|
規格
|
3P
|
-
|
-
|
接線方式
|
|
250A
|
250A
|
-
|
-
|
3a,3b
|
|
320A
|
320A
|
-
|
-
|
3a,3b
|
IEC 60947-3,Ui:1600V,Icw:8kA/1s,Uimp:12kV
高溫降容系數
|
電流規格
|
接線方式
|
40℃
|
50℃
|
60℃
|
70℃
|
|
200A以下
|
/
|
1
|
1
|
1
|
1
|
|
250A
|
2a、2b
|
1
|
1
|
1
|
1
|
|
250A
|
4a、4b
|
1
|
1
|
0.95
|
0.88
|
|
250A
|
6a、6b
|
1
|
0.95
|
0.9
|
0.85
|
|
320A
|
2a、2b
|
1
|
1
|
0.95
|
0.9
|
|
320A
|
3a、3b
|
1
|
0.95
|
0.9
|
0.85
|
|
400A
|
4c、4d
|
1
|
1
|
1
|
1
|
|
500A
|
4c、4d
|
1
|
0.95
|
0.9
|
0.85
|
以上數據根據GB/T 14048.3標準條件下在實驗室測得

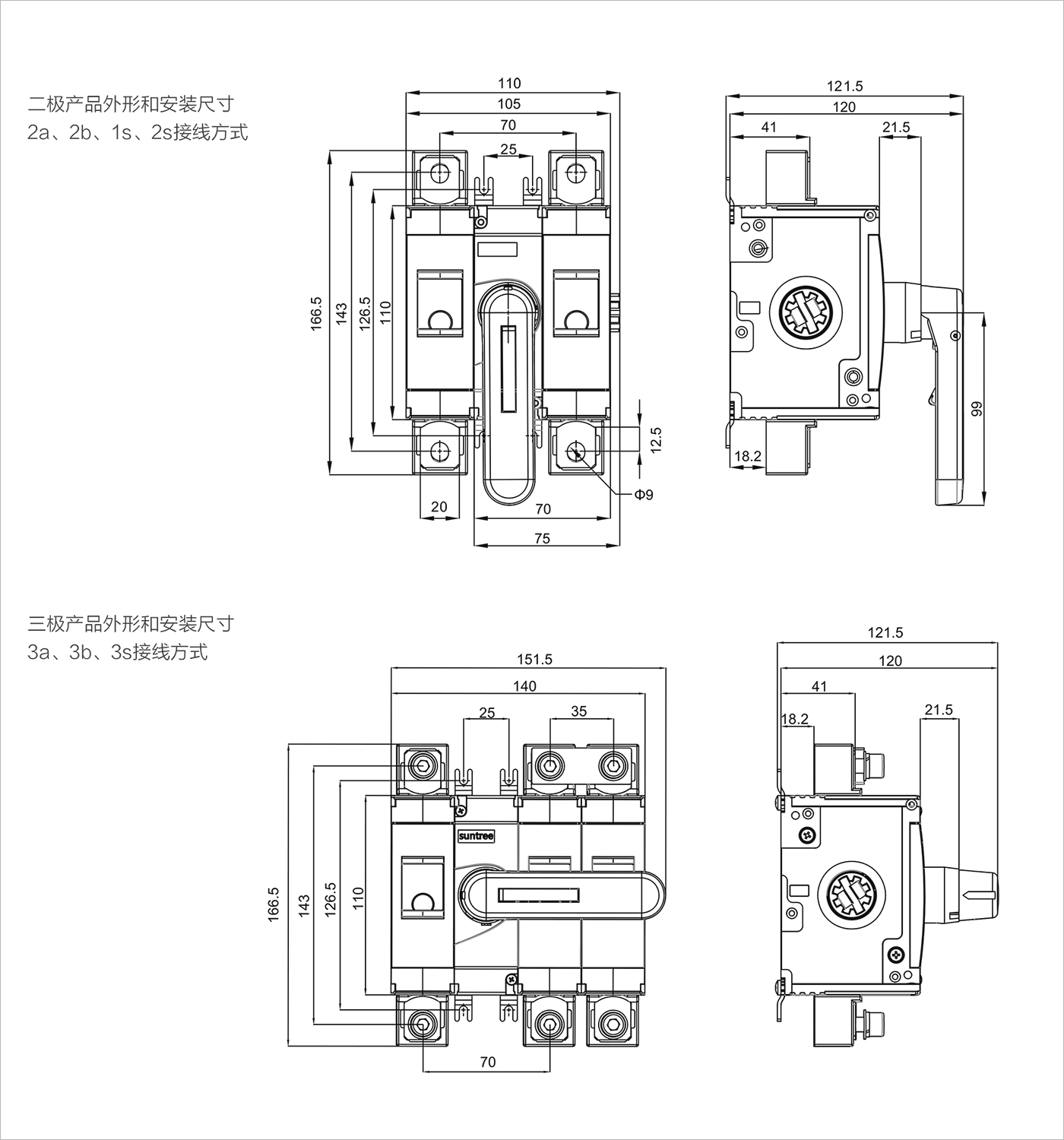

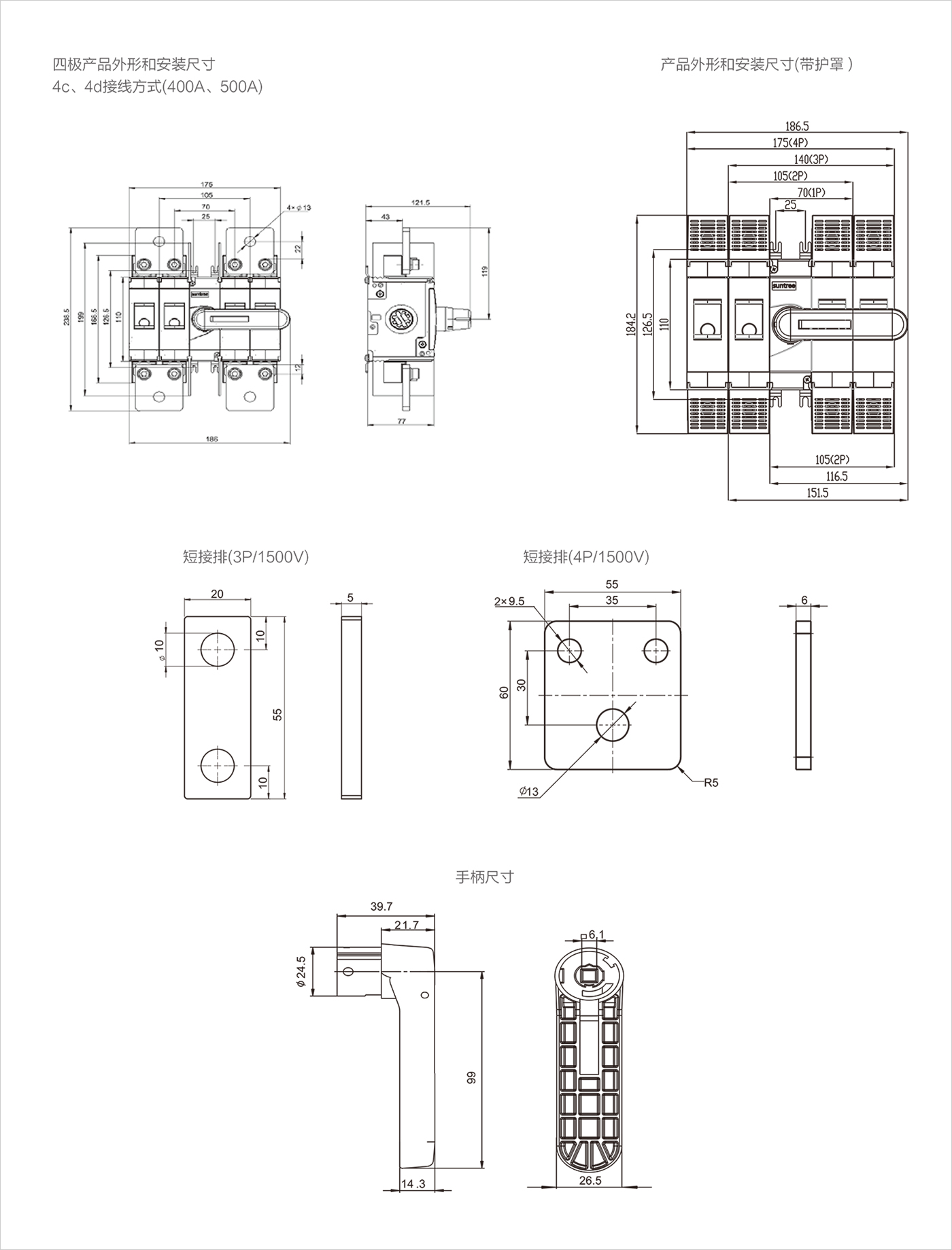

安裝尺寸及外形尺寸

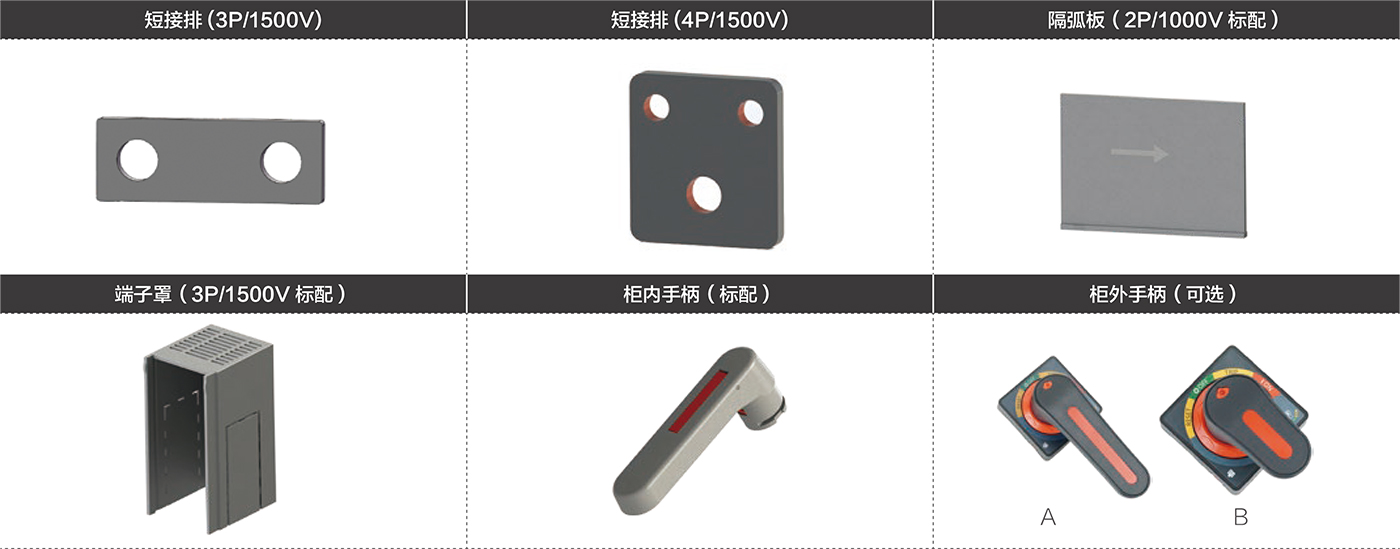

附件

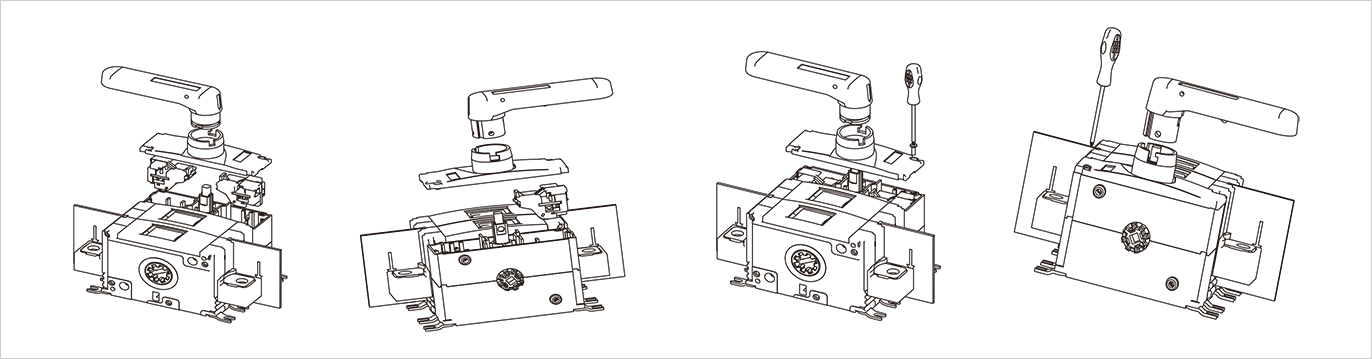

輔助安裝示意圖
接線圖
