適用范圍

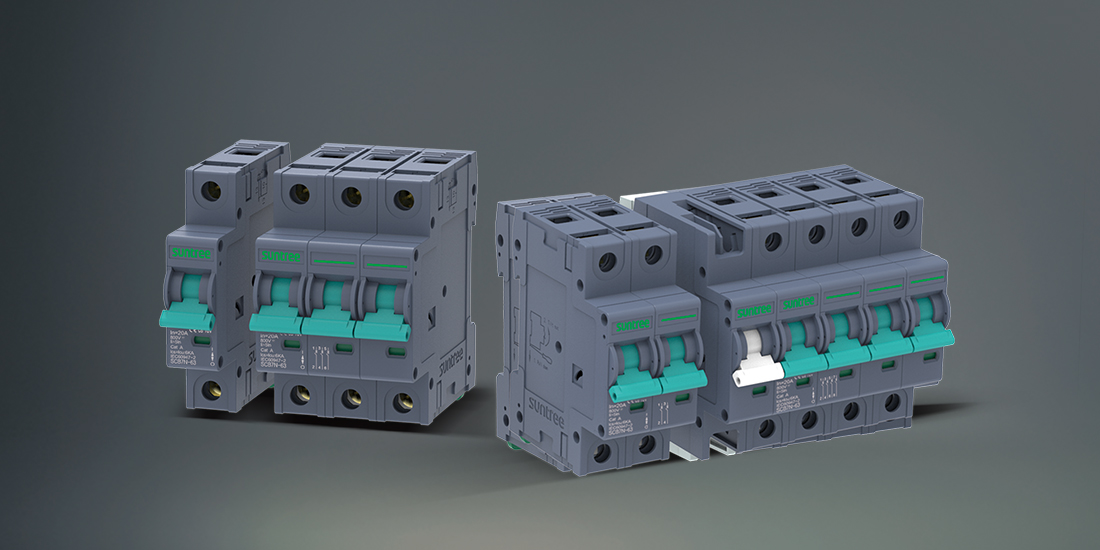

SL7-63N 小型直流斷路器額定工作電壓可以高至DC 1200V，該斷路器采用特殊的滅弧、限流系統，可以迅速斷開直流配電系統的故障電流，保護太陽能發電系統中的重要器件—光伏模塊免受高DC 反向電流和因逆變器故障導致的AC 反饋電流的危害，保證了太陽能光伏發電系統可靠的運作。

型號及含義

使用環境

● 海拔高度2000 米及以下，高于2000 米需降容使用，其他特殊要求請與制造商聯系；
● 周?chē)諝鉁囟?25℃至+40℃，24 小時平均溫度不超過+35℃；當周?chē)諝鉁囟雀哂?40℃或者低于-25℃時，請與制造廠商聯系；
● 產品應安裝于配電箱中，有措施的地方；

電氣技術參數

名稱	SL7-63N
極數	1P	2P	3P	4P
額定電壓Ue(V)	DC250V	DC500V	DC750	DC1000
額定電流In(A)	1 2 3 4 6 10 16 20 25 32 40 50 63
額定短路能力lcn(KA)(T=4ms)	6（DC250V）	6（DC500V）	6（DC750V）	6（DC1000V）
瞬時脫扣型式	配電保護
額定沖擊耐受電壓Uimp(KV)	4
額定絕緣電壓Ui(V)	1200
壽命（次）	帶載10000次，不帶載20000次
使用環境	環境溫度：-25℃至+40℃
可帶附件	輔助、報警、分勵脫扣器
最大接線能力	25mm2
質量認證	獲得CCC、CB、TUV認證證書
符合標準	IEC 60947-1 GB14048-2 IEC60898-2 GB14048-1

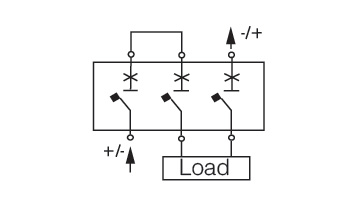

接線方法

接地類型	單極接地系統		不接地系統

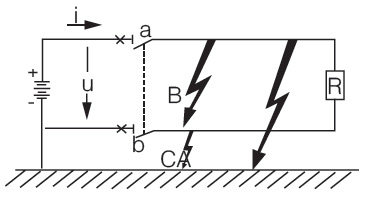

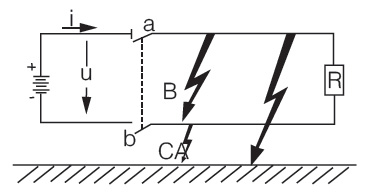

電路圖
故障影響	故障A	最大短路電流ISC	故障A	無影響
	故障B	最大短路電流ISC	故障B	最大短路電流ISC
	故障C	無影響	故障C	無影響

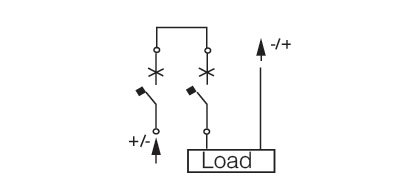

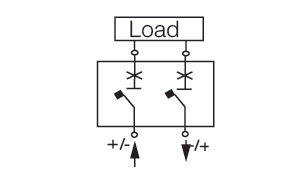

≤DC500V	注：1上、下進線皆可，此處以下進線為例		注：1上、下進線皆可，此外以下進線為例 確保安裝方式不會發生二次接地故障

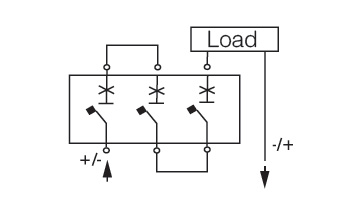

DC500~750V	注：1上、下進線皆可，此處以下進線為例		注：1上、下進線皆可，此外以下進線為例 確保安裝方式不會發生二次接地故障

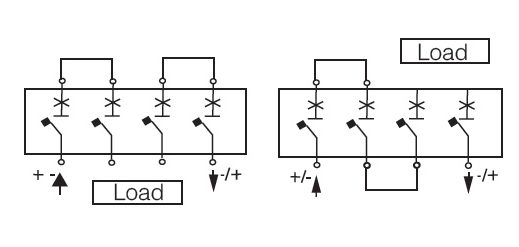

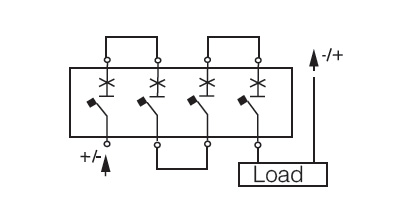

DC750-1000V-1200V
