概述

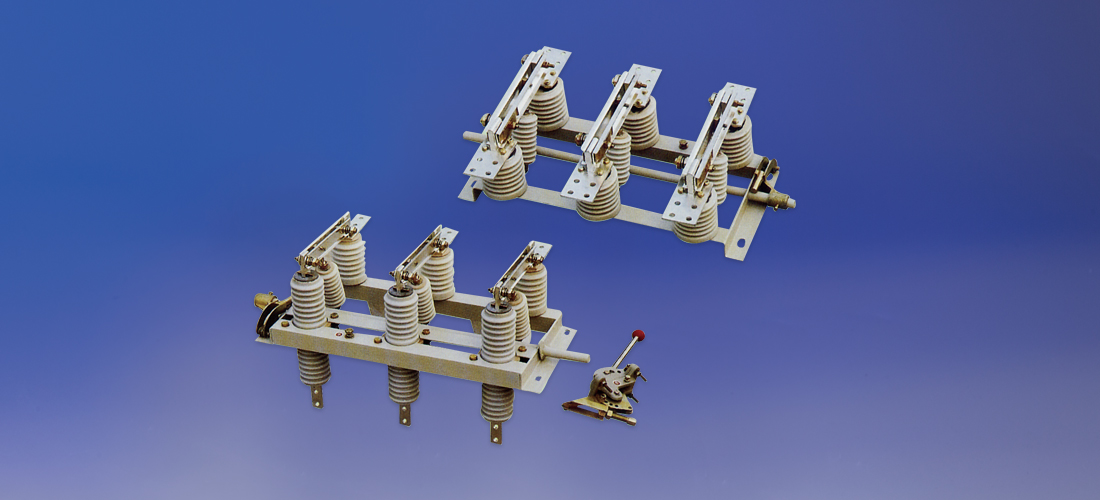

GN19-12(C) 系列戶內高壓隔離開關用于額定電壓12KV 交流50Hz 及以下電力系統中，配用CS6-I 手動操作機構，作為在有電壓而無負載情況下分、合電路之用，可加裝帶電顯示裝置等。

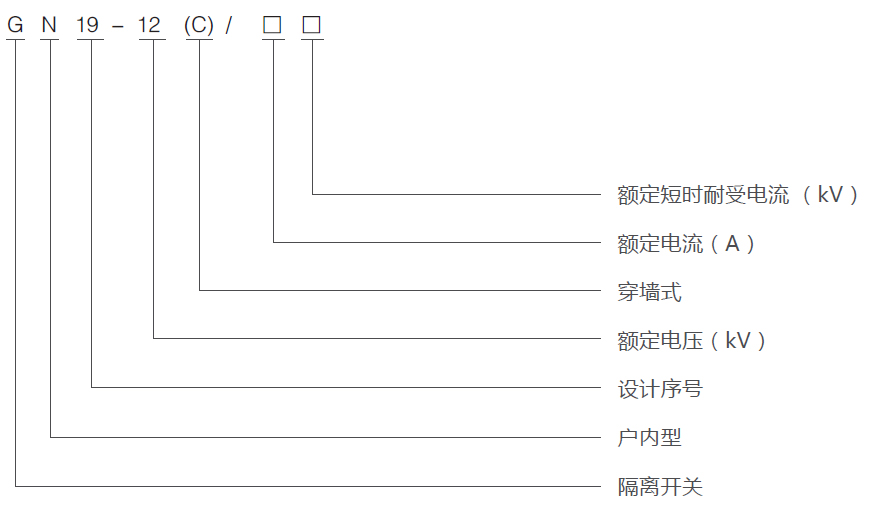

型號含義

主要技術參數

型號	額定電壓 （KV）	額定電流 （A）	額定短時耐受電流 （KA）	額定峰值耐受電流 （KA）
GN19-12/400-12.5	12	400	12.5	31.5
GN19-12/630-20	12	630	20	50
GN19-12/1000-31.5	12	1000	31.5	80
GN19-12/1250-31.5	12	1250	31.5	80
GN19-12C/400-12.5	12	400	12.5	31.5
GN19-12C/630-20	12	630	20	50
GN19-12C/1000-31.5	12	1000	31.5	80
GN19-12C/1250-31.5	12	1250	31.5	80

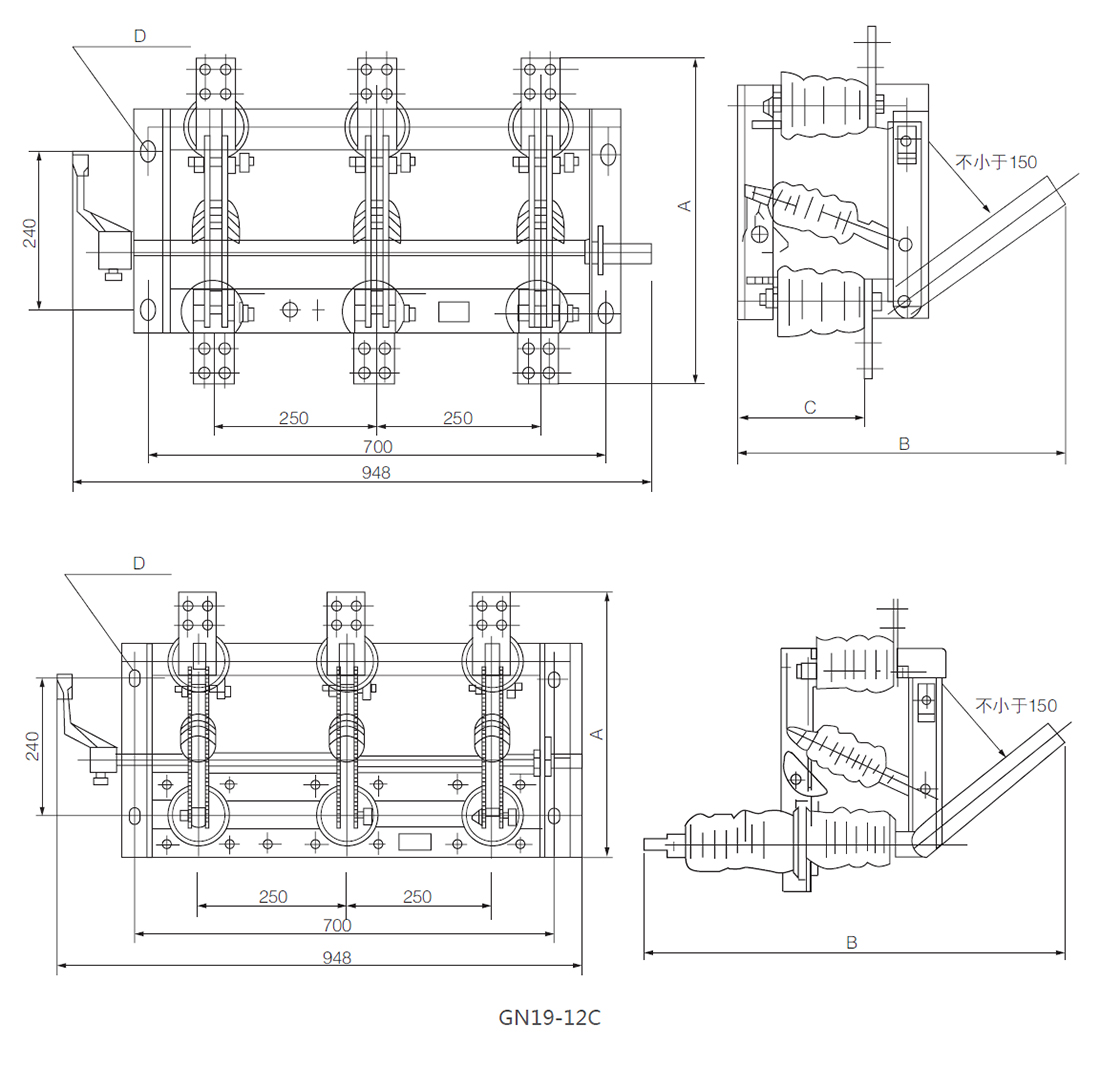

整體結構圖及安裝尺寸

型號	A	B	C	D
GN19-12/400	450	400	185	4-14×24
GN19-12/630	470	630	185	4-14×24
GN19-12/1000/1250	510	1000	196	4-18×28
GN19-12C/400	420	400	185	4-14×24
GN19-12C/630	430	630	185	4-14×24
GN19-12C/1000/1250	470	745	196	4-18×28
