匯流箱從功能上分為三種，第一種為基本型， 不帶防反和監控功能；第2種帶防反功能，不帶監控功能；第三種，既帶防反功能又帶監控功能，是匯流箱中功能最全，成本和價格最高的。匯流箱在 光伏電站中應用較多，特別是在大型地面電站中從 幾百臺到幾千臺之眾。正是由于數量龐大，在大型 光伏電站運行中每年都有一定數量匯流箱燒毀。由于大型光伏電站選址大部分比較偏僻，交通不便， 給維修的及時性帶來了一定的困難，少則一天，多則數天才能修復，影響發電，給電站經營者帶來了 一定的經濟損失。

目前光伏電站使用的匯流箱構成相對簡單，基本沒有自身保護措施，一旦由于電氣方面損壞，基本上都是燒毀，現場修復可能性較小。由于大型地面光伏電站占地面積較大，在監控室發現問題時， 人員立即出發，等走到故障匯流箱處時，往往是匯 流箱已經燒毀。不管是哪一種匯流箱，只要發生打 火燃燒，命運基本是一樣。

匯流箱燒毀的主要原因是，大電流回路中電氣連接處緊固不到位，導致接觸不良，引起打火，或者長時間發熱，產生惡性循環，燒壞連接處，最終燒壞匯流箱。經常發生的部位有，匯流輸入電纜與輸出接線端子處，斷路器輸入和輸出與電纜連接處， 防反二極管與電纜連接處等。為了克服目前匯流箱產品存在的缺陷，提出設計智能匯流箱。

既帶防反功能又帶監控功能匯流箱一般由以下幾部分組成：機箱，斷路器，單片機控制板， 防雷器，防反二極管，霍爾傳感器，正接線端子， 負接線端子，匯流銅排（匯流電纜），保險絲，及 通信連接電纜。名義上具有監控功能，實際上只有監測電流、電壓功能，沒有控制功能。

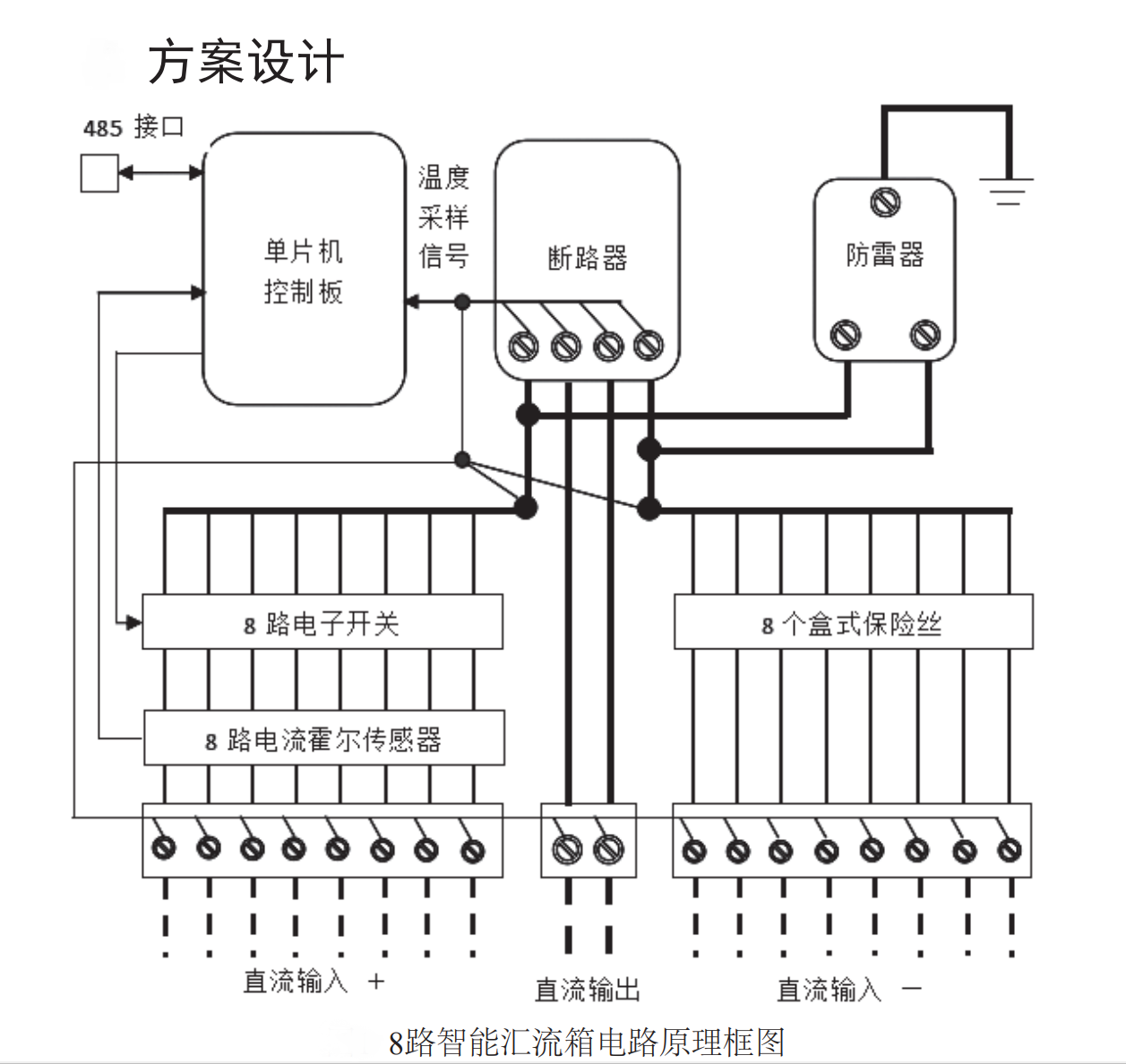

在智能匯流箱中，除了具備一般匯流箱的功能、 性能外，采用電子開關，保留了防反功能，增加了電流通斷控制功能；在匯流箱中增加溫度傳感器， 設多個監測點，當溫度異常時，由單片機控制板發 出控制信號，及時斷開輸入端電流，以保護匯流箱 不被燒毀。在此以8路匯流箱為例進行設計，如圖下圖所示。

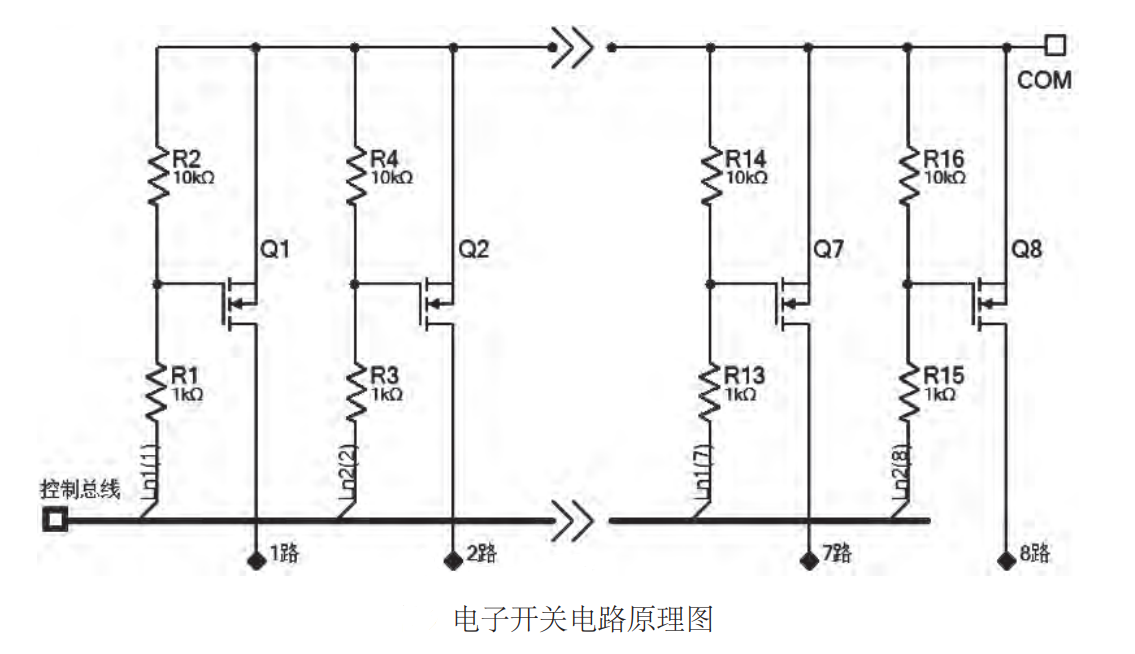

新馳電氣智能匯流箱使用電子開關，真正意義上實現了 上位機對其的監控功能，在防反功能方面可達到防 反二極管的功能要求，功率消耗可比防反二極管降 低許多；在匯流箱內部電氣連接處，使用溫度傳感 器，以防止電氣連接處由于接觸不良導致發熱、打火燒毀匯流箱。這兩個方面措施的實施，對于增強匯流箱自身的安全保護、減少匯流箱故障率、減少故障修復時間起到非常好的作用。
